CB-110-456

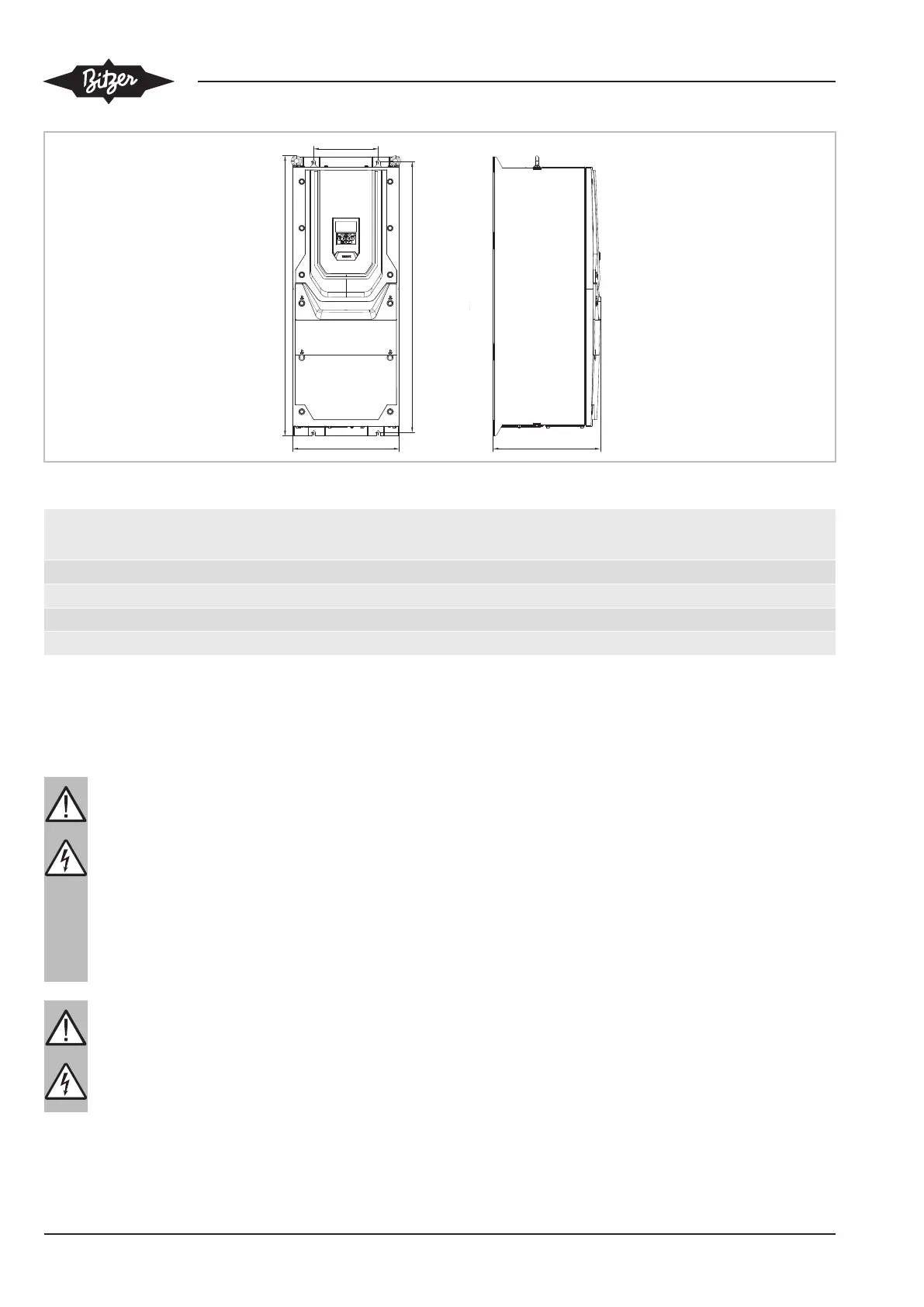

Abb.6: IP55
A
mm
B
mm
C
mm
D
mm
E
mm
FPW+61-4, FPW+72-4, FPW+90-4 540 235 270 520 175
FQW+110-4, FQW+150-4, FQW+180-4 865 330 330 840 200
FRW+202-4, FRW+240-4, FRW+302-4 1280 330 360 1255 200
FSW+370-4, FSW+480-4 1334 444 423 924 320
5 Elektrischer Anschluss
Vor Arbeiten an der Elektrik:
GEFAHR
Lebensgefährliche Spannungen im Fre-
quenzumrichtergehäuse!
Berühren kann zu schweren Verletzungen oder
Tod führen.
FU-Gehäuse niemals im Betrieb öffnen! Haupt-
schalter ausschalten und gegen Wiederein-
schalten sichern.
Mindestens 10Minuten warten bis alle Konden-
satoren entladen sind!
Vor Wiedereinschalten FU-Gehäuse schließen.
GEFAHR
Sobald der Frequenzumrichter unter Spannung
steht, werden die Kondensatoren im Zwischen-
kreis geladen.
Ab diesem Zeitpunkt geht von allen elektrischen
Bauteilen im Frequenzumrichter Gefahr aus!
Für den Betrieb des Frequenzumrichters sind folgende
elektrische Anschlüsse nötig:
• Erdungsanschluss.
• Leistungsanschlüsse (Strom- und Motorkabel).
• Steueranschlüsse.
Für Auslegung der Kabelquerschnitte, Anzugsmomente
der Erdungs- und Leistungsanschlüsse und Sicherun-
gen siehe Kapitel Kabelquerschnitte und Anzugsmo-
mente, Seite 58. Es müssen Sicherungen des Typs
gG (IEC 60269) oder Sicherungen UL Typ J, T oder CC
verwendet werden oder Überlastschalter mit entspre-
chender Charakteristik.
Gemäß IEC61800-5-1 ist eine Festinstallation erforder-
lich, wobei zwischen dem FU und dem Netzanschluss
eine geeignete Trennvorrichtung eingebaut sein muss.
Die Trennvorrichtung muss den örtlichen Sicherheits-
vorschriften entsprechen (z. B. innerhalb Europa,
EN60204-1, Sicherheit von Maschinen).
