CB-110-4 115

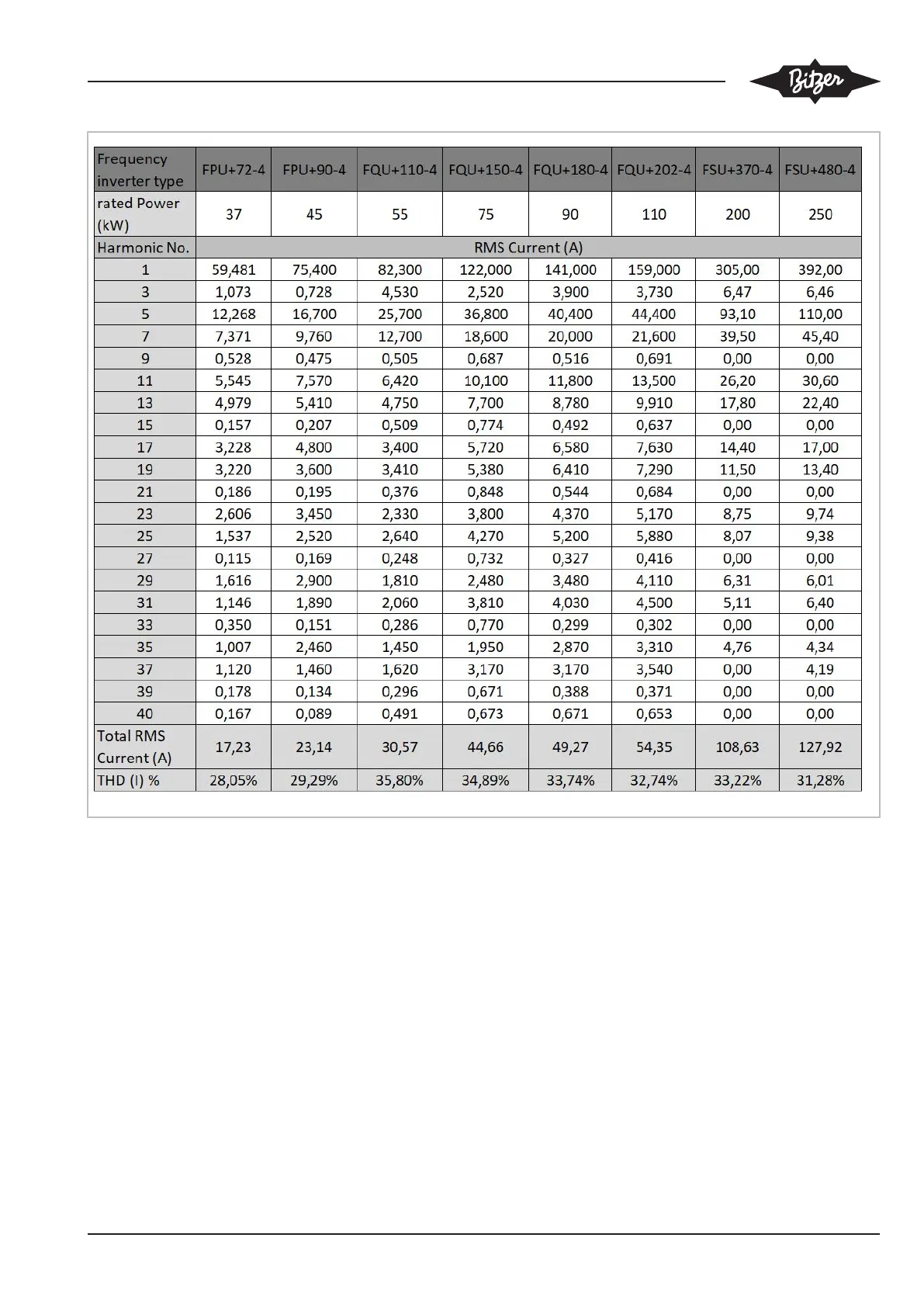

Les convertisseurs de fréquences VARIPACK rem-
plissent les exigences concernant le THC (tableau 3)
de la norme EN61000-3-12 sans devoir utiliser des
selfs de réactance à courant de réseau à condition que
la puissance de court-circuit S
SC
au niveau du point de
transfert du gestionnaire du réseau soit supérieure ou
égale à S
SC (min)
. Il est de la responsabilité de l’installa-
teur ou l’utilisateur de veiller à ce que cela soit assuré.
Calcul :
S
SC (min)
= 320 × V
rated
× I
rated
Dans cette formule, V
rated
est la tension nominale du
convertisseur de fréquences (phase à phase) et I
rated
le
courant nominal du convertisseur de fréquences (par
phase).
Cela correspond à un R
sce
> 185 selon EN61000-3-12,
tableau 3.
5.10 Désactivation sûre du couple (STO)
Les convertisseurs de fréquences VARIPACK sont
équipés en version standard d’une fonction d’arrêt, la
fonction de désactivation sûre du couple (STO). La
fonction STO permet de se passer du contacteur princi-
pal en amont ou en aval du convertisseur de fré-
quences.
Responsabilités
L’ingénieur système est responsable de l’évaluation
des risques pour l’ensemble du système, de la défini-
tion et du respect des exigences du système de gestion
technique de sécurité intégrant le convertisseur de fré-
quences ainsi que de la vérification complète de la
fonction de sécurité. La fonction STO doit être vérifiée
avant la mise en service du CF.
