CB-110-464
0
f [Hz]
I [mA]
8 12 16 20
4 .. 20 mA
f [Hz]
0 2 4 6 8 10 12
U [V]
0 .. 10 V
f
max
f
min
f
max
f
min
4
f
max
user
compr.
user
compr.
user
f
max
user

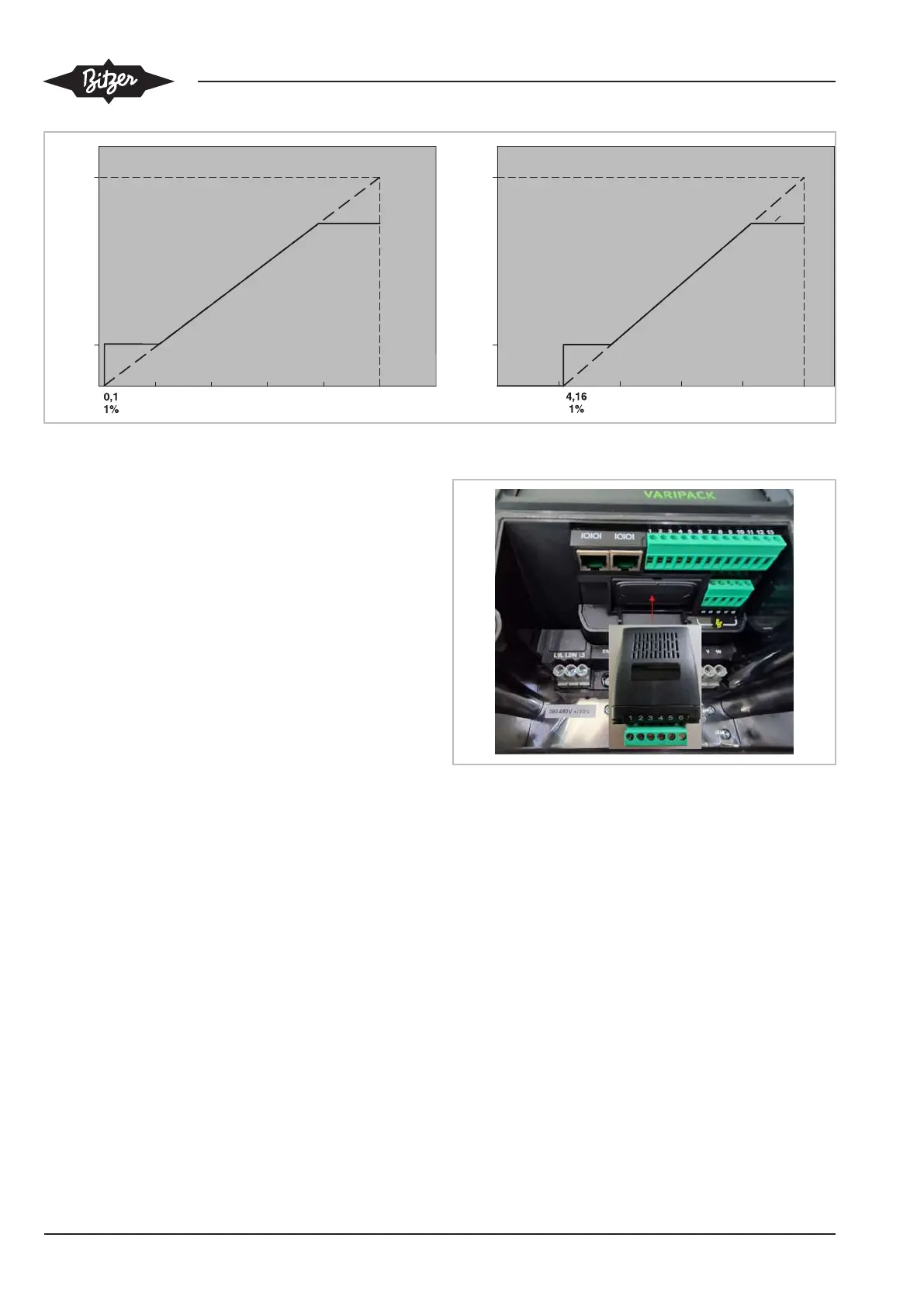

Abb.10: Steuercharakteristik "0 .. Max"
5.8.3 Leistungsregelung des Verdichters in
Abhängigkeit des Verdampfungsdrucks
Um die Leistung des Verdichters in Abhängigkeit des
Verdampfungsdrucks zu regeln wird das optionale Er-
weiterungsmodul zur Druckregelung benötigt.
Erweiterungsmodul-Bausatz (Teilenummer 34797202)
montieren:
• Abdeckung des Erweiterungsschachtes entfernen.
Erweiterungsmodul in den Erweiterungsschacht des
FU drücken und die zwei Schrauben mit einem T9
Schraubenzieher festziehen.
• Druckmessumformer
– Druckmessumformer mit der Beschriftung
„TA-12,8SS“ auf der Niederdruckseite installieren.
– Druckmessumformer mit der Beschriftung
„TA-34,5SS“ auf der Hochdruckseite installieren.
– Bei Schraderventilen die Druckmessumformer oh-
ne Kupferdichtring installieren um ein sicheres
Öffnen zu gewährleisten (max. Drehmoment 15
Nm).
Verdrahtung des Erweiterungsmoduls siehe Kapitel
Prinzipschaltbilder, Seite 73.
Abb.11: Erweiterungsmodul
Funktion und Technische Daten des
Erweiterungsmoduls
Digitaleingänge
• Funktion
– Klemme 1
Umschaltung von Verdampfungstemperatur-Soll-
wert 1 auf 2.
– Klemme 2
Umschaltung von Verflüssigungstemperatur-Soll-
wert 1 auf 2.
• Technische Daten
– Status: Aus: 0 .. 7 V DC, Ein: 8 .. 30 V DC
– Max. Eingangsspannung: +30 V DC
– Eingangsimpedanz: 10 kΩ
