CB-110-4106

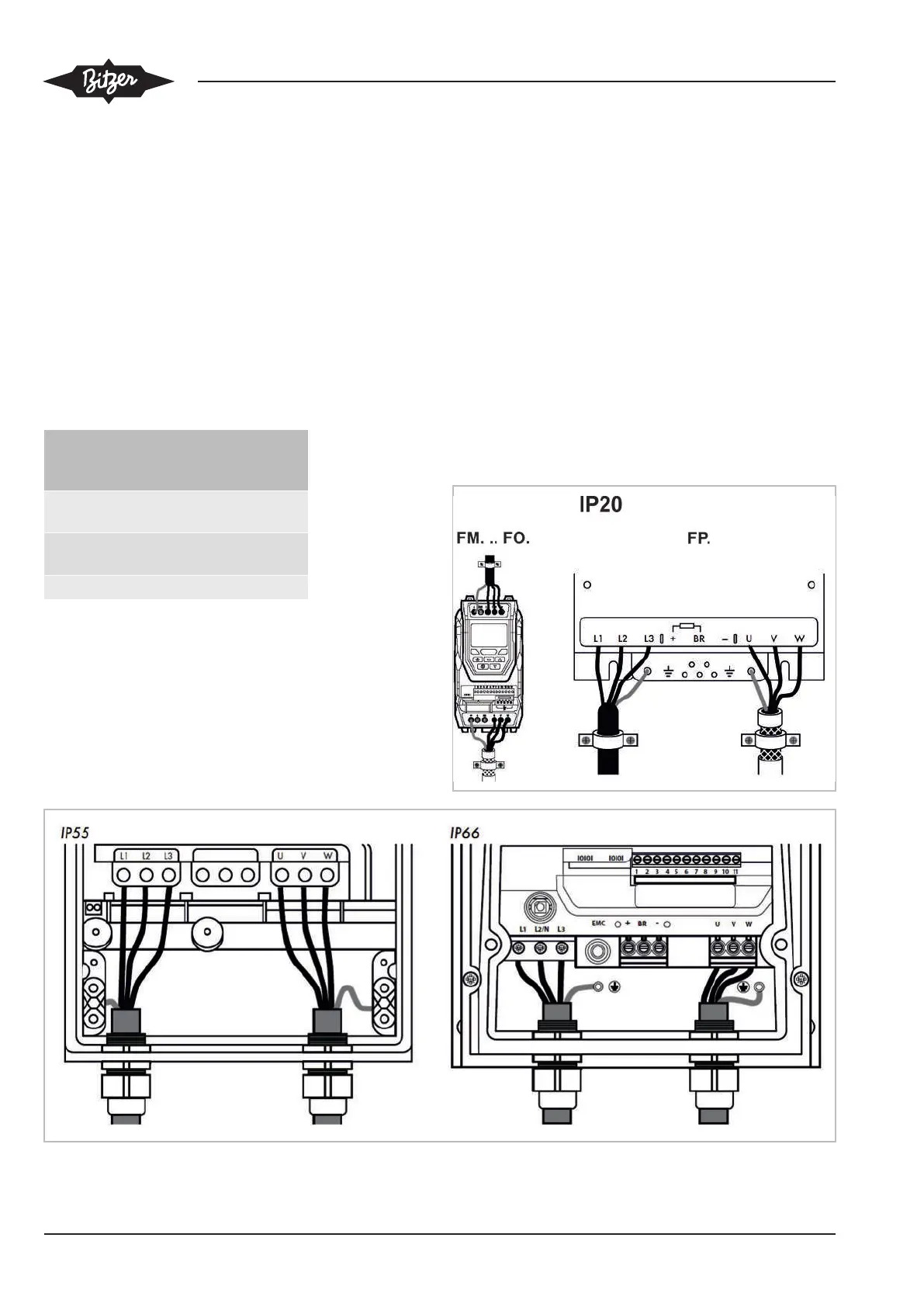

• IP20: N'existe pas.
• IP55: Dévisser la plaque d’entrée de câbles, percer
des trous pour les câbles d’alimentation en tension,
les câbles moteur et les conduites de commande et
monter les passe-câble à vis dans les trous d’entrée
des câbles. Revisser ensuite la plaque (couple de
serrage: 1 Nm).
• IP66: Dévisser la plaque d’entrée de câbles et mon-
ter les passe-câble à vis dans les trous prévus à cet
effet. Un trou séparé doit être percé pour le câble de
commande et équipé d’un passe-câble à vis. Revis-
ser ensuite la plaque (couple de serrage: 0,5 Nm).
Tailles des presse-étoupes
Taille du
CF
Câble de
puissance
Câble de
com-
mande
M, N PG21,
M25
PG13,3,
M20
O PG29,
M32
PG13,3,
M20
P, Q, R, S - -
Raccorder les câbles
Faire passer le câble d’alimentation et le câble moteur
blindé par les passe-câbles à vis dans le convertisseur
de fréquences VARIPACK et les raccorder aux bornes
d’alimentation. Respecter les couples de serrage des
bornes voir chapitre Sections de câbles et couples de
serrage, page 103!
• Raccordement des câbles d’alimentation en tension
aux bornes L1, L2, L3 et à la borne du conducteur
de protection. L’ordre des phases n’est pas impor-
tant.
• Raccordement du câble moteur aux bornes U, V, W
et à la borne du conducteur de protection.
• Tenir compte des remarques relatives à la compati-
bilité électromagnétique (CEM)voir chapitre Compa-
tibilité électromagnétique (CEM), page 110!
