CB-110-4 61
IP66: Kabeldurchführungsplatte abschrauben und
Kabelverschraubungen in die vorgesehenen Kabel-
durchführungslöcher montieren. Für das Steuerkabel
muss ein separates Loch gebohrt und mit einer Ka-
belverschraubung versehen werden. Anschließend
Platte wieder befestigen (Anzugsmoment 1 Nm).
Kabeldurchführungsabmessungen
Größe des
FU
Leis-
tungska-
bel
Steuerka-
bel
M, N PG21,
M25
PG13,3,
M20
O PG29,
M32
PG13,3,
M20
P, Q, R, S - -

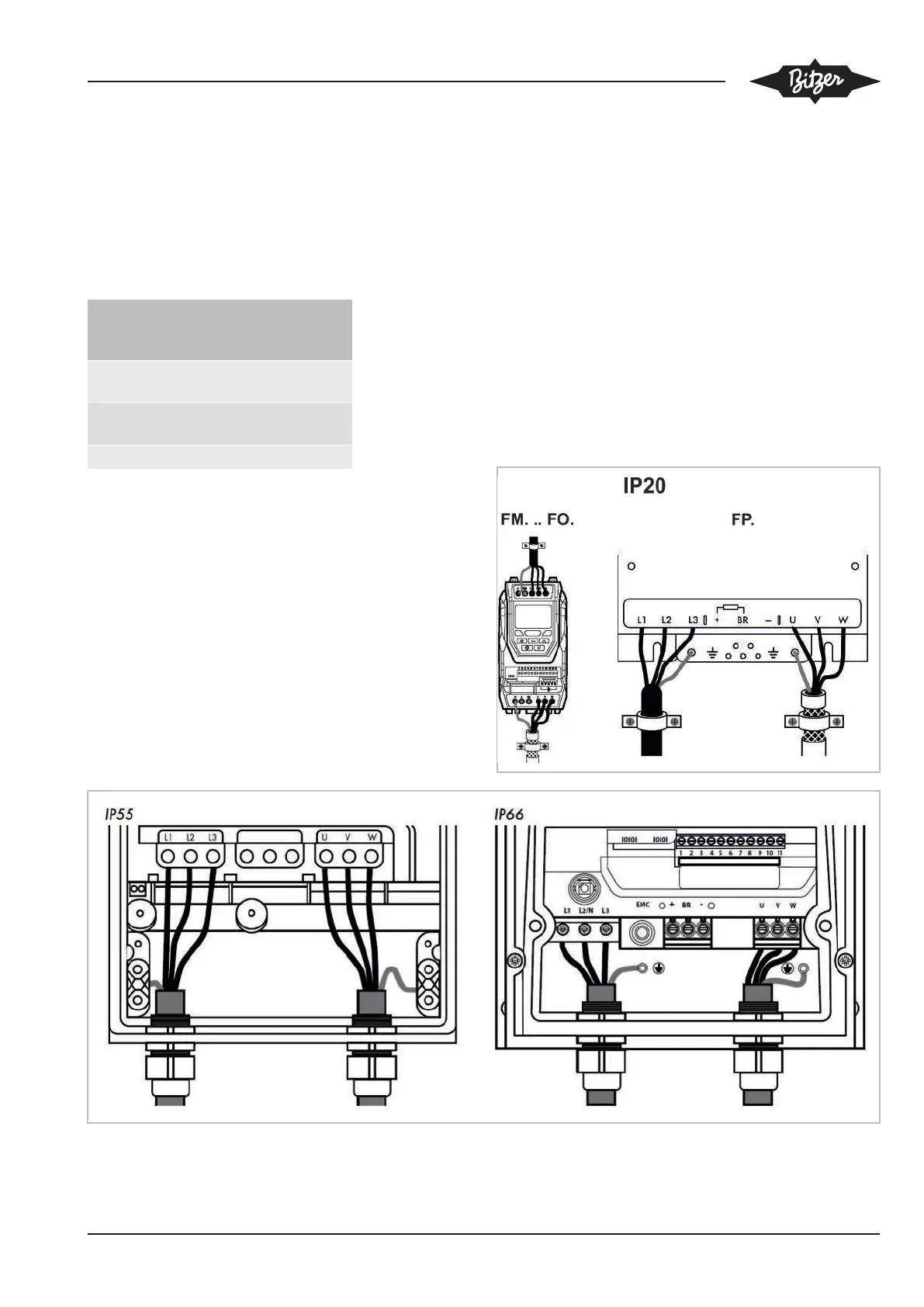

Kabel anschließen
Kabel zur Spannungsversorgung und geschirmtes Mo-
torkabel durch die Kabelverschraubungen in den VARI-
PACK Frequenzumrichter führen und an die Leistungs-
klemmen anschließen. Anzugsmomente der Klemmen
beachten siehe Kapitel Kabelquerschnitte und Anzugs-
momente, Seite 58!
Anschluss der Spannungsversorgung an die Klem-
men L1, L2, L3 und Schutzleiterklemme. Die Pha-
senfolge spielt keine Rolle.
Anschluss des Motorkabels an die Klemmen U, V, W
und Schutzleiterklemme.
Hinweise zur Elektromagnetischen Verträglichkeit
(EMV) siehe Kapitel Elektromagnetische Verträglich-
keit (EMV), Seite 65 beachten!
