S P00 D00 159 2019-03-01| Robert Bosch GmbH
Descripción del producto | ACS 752 | 101 es
4.3 Resumen de textos del software
Software Instrucciones de servicio origi-
nales
RECIPIENTE Depósito interno de refrigerante
SISTEMA A/C Aire acondicionado del vehículo
HP & LP Alta presión y baja presión
TUBERIA Tuberías flexibles de servicio
BOMBA DE VACÍO Bomba de vacío
4.4 Descripción del equipo
4.4.1 Parte delantera
1
2
4
6
5
3
7
8
10 9

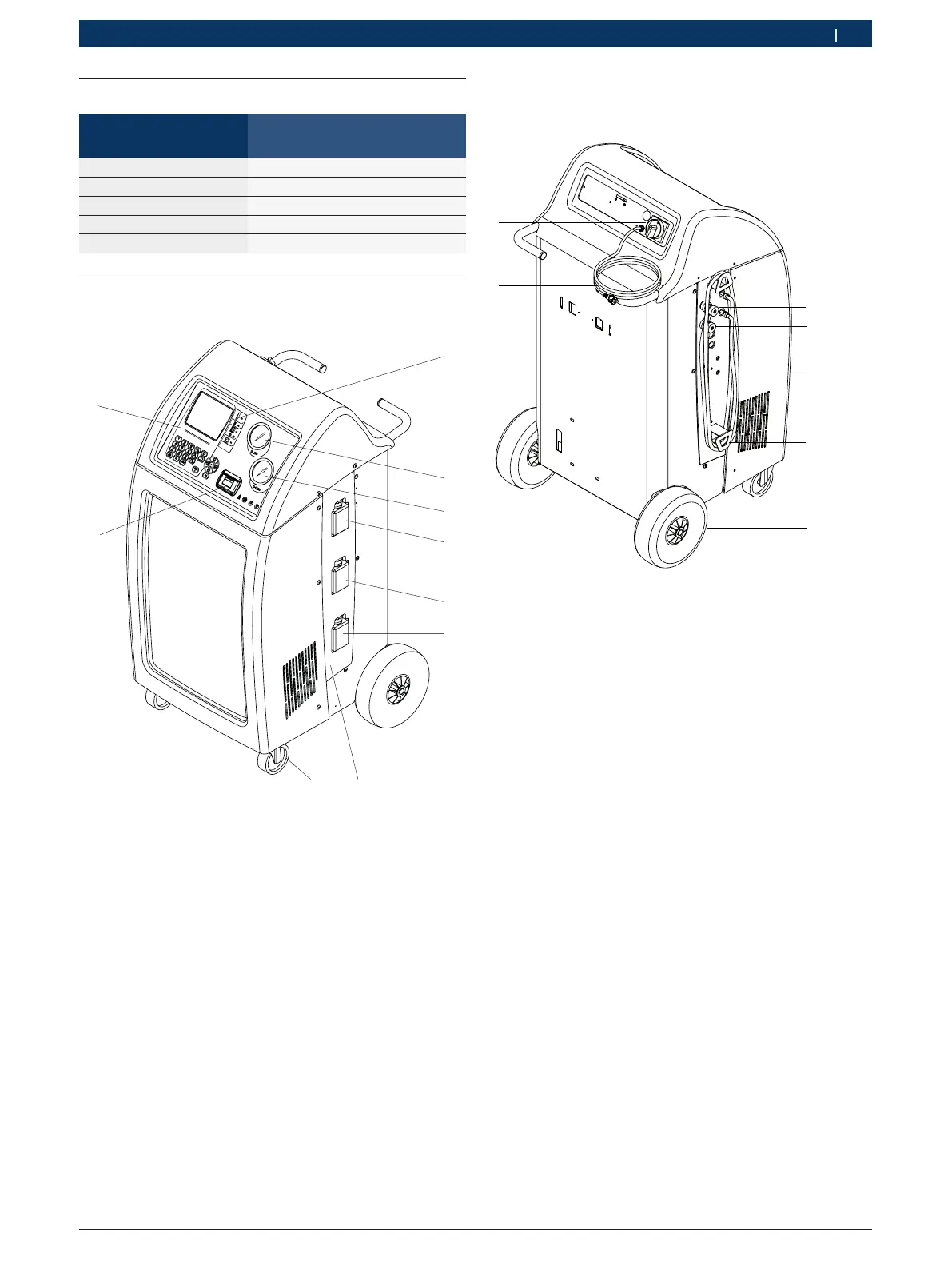

Fig. 1: Parte delantera
1 Impresora
2 Campo de manejo e indicación
3 Conexiones externas
4 Manómetro de baja presión (LP)
5 Manómetro de alta presión (HP)
6 Recipiente para el aceite nuevo PAG
7 Recipiente del aditivo ultravioleta o recipiente para el aceite
nuevo POE
1)
8 Recipiente de aceite usado
9 Cubierta
10 Ruedas delanteras con freno de estacionamiento
1)
Véase capítulo 7.5
i Los manómetros de alta presión (5) y de baja pre-
sión (4) indican la presión actual durante el servicio
de aire acondicionado en el vehículo.
4.4.2 Parte trasera
1
5
4
3
2
6
7
Fig. 2: Parte trasera
1 Acoplamiento rápido de servicio y conexión de enjuague (baja
presión)
2 Acoplamiento rápido de servicio y conexión de enjuague (alta
presión)
3 Tuberías flexibles de servicio (2,5 m)
4 Soporte de tubería flexible de servicio
5 Ruedas traseras
6 Cable de conexión a red (hembra)
7 Interruptor principal
