Описание изделия | ACS 752 | 431 ru
4.3 Обзор текстов программного
обеспечения
Программное обеспе-
чение
Оригинальная инструкция по
эксплуатации
БАЛ. ХЛ. Внутренний баллон для хлада-
гента
СИСТЕМА КОНДИЦИОНИ-
РОВАНИЯ
Система кондиционирования ав-
томобиля
HP & LP Высокое давление & низкое дав-
ление
ШЛАНГИ Сервисные шланги
ВАК. НАСОС Вакуумный насос
4.4 Описание установки
4.4.1 Вид спереди
1
2
4
6
5
3
7
8
10 9

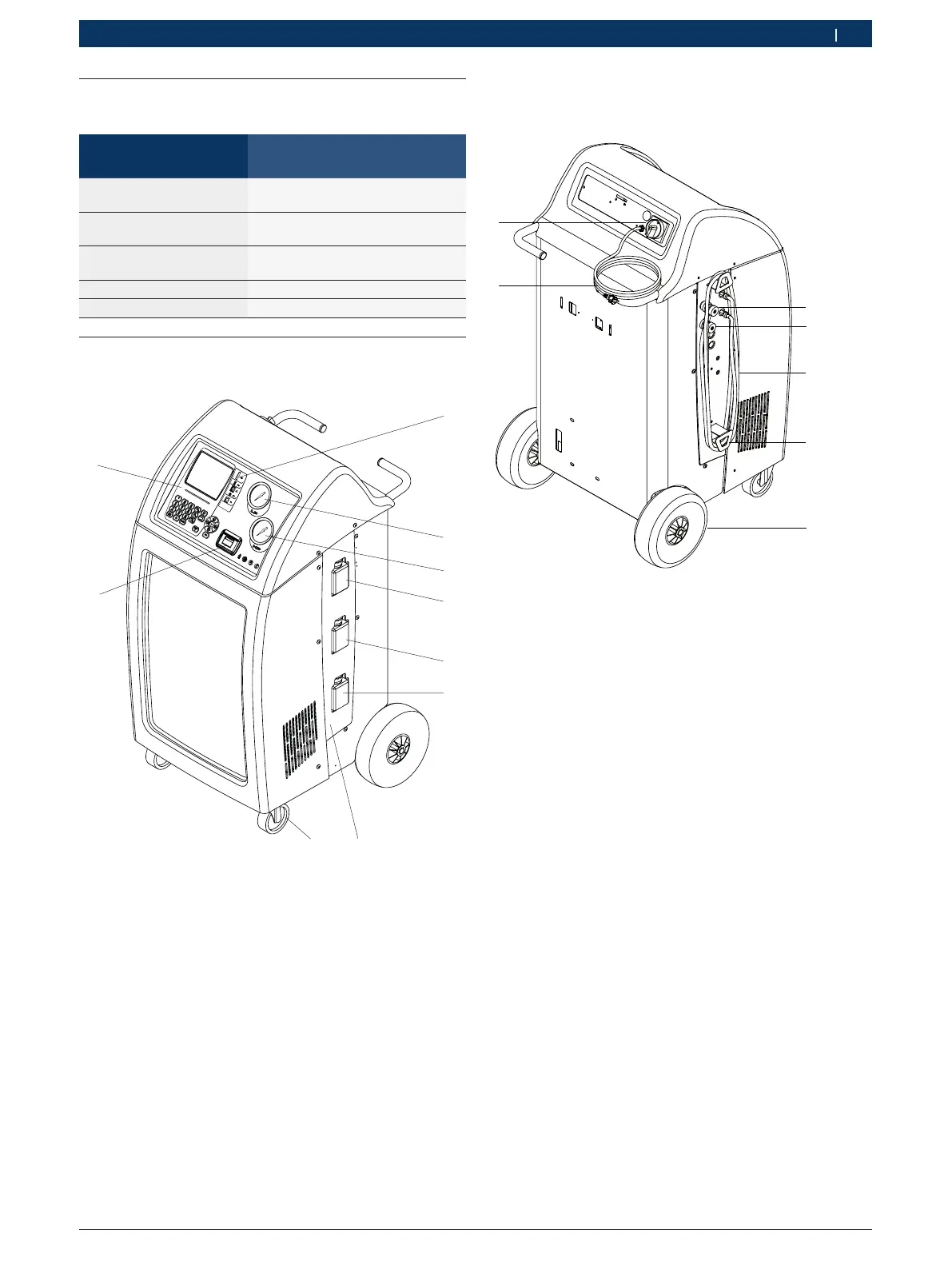

Рис. 1: Вид спереди
1 Принтер
2 Панель индикации и управления
3 Внешние места подсоединения
4 Манометр низкого давления (LP)
5 Манометр высокого давления (HP)
6 Баллон для свежим маслом PAG
7 Баллон для контрастным веществом УФ или баллон для све-
жим маслом POE
1)
8 Баллон для отработанным маслом
9 Крышка
10 Передние колеса со стояночным тормозом
1)
См. главу 7.5
i Во время обслуживания системы кондиционирова-
ния автомобиля манометры высокого (5) и низ-
кого давления (4) отображают текущее значение
давления.
4.4.2 Вид сзади
1
5
4
3
2
6
7
Рис. 2: Вид сзади
1 Сервисное быстроразъемное соединение и промывочный
разъем (низкое давление)
2 Сервисное быстроразъемное соединение и промывочный
разъем (высокое давление)
3 Сервисные шланги (2,5 м)
4 Держатель для сервисного шланга
5 Задние колеса
6 Провод для подключения к сети (разъем)
7 Главный выключатель
