12 | ACS 752 | Produktbeschreibungde

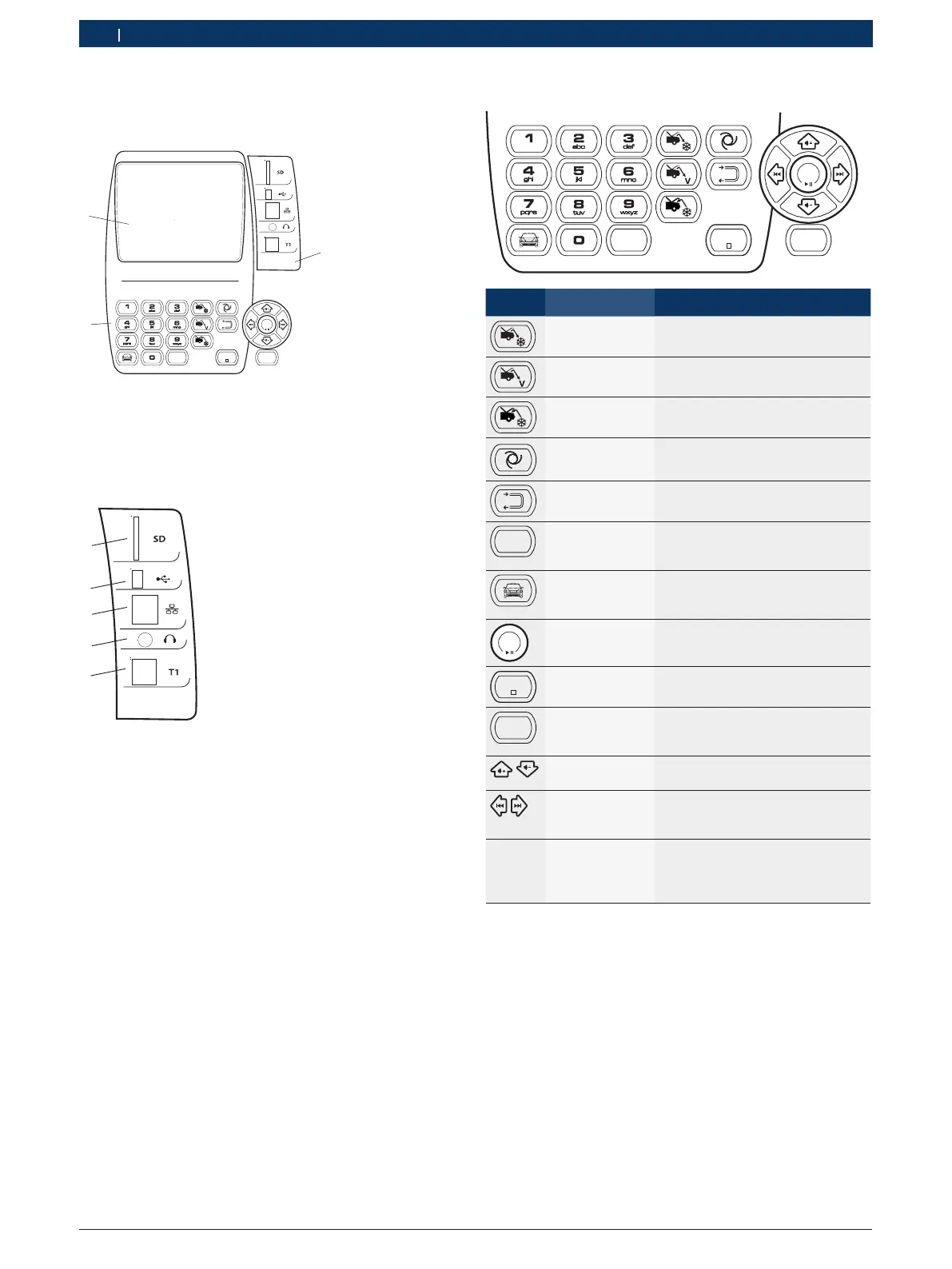

4.4.3 Anzeige- und Bedienfeld
Die Auswahl- und Funktionstasten des Bedienfelds die-
nen zur Steuerung der Menüs und der Servicephasen.
MENU
ESC
STOP
OK
1
2
3
Abb. 3: Anzeige- und Bedienfeld
1 Externe Anschlüsse
2 Auswahl- und Funktionstasten
3 LCD Anzeige
4.4.4 Externe Anschlüsse
1
2
3
4
5
Abb. 4: Externe Anschlüsse
1 Steckplatz für SD Karte
2 USB Anschluss
3 Netzwerkanschluss LAN
4 Kopfhöreranschluss
5 Anschluss Temperatursensor
4.4.5 Auswahl- und Funktionstasten
MENU
ESC
STOP
OK
Tasten Name Funktion
Absaugung
Kältemittel wird aus dem Fahrzeug
abgesaugt.
Vakuum Vakuum wird erzeugt.
Befüllung Fahrzeug-Klimaanlage wird mit Käl-
temittel befüllt.
Automatik Start automatischer Serviceablauf.
Spülen Komponenten der
Fahrzeug-Klimaanlage spülen.
MENU
Menu Aufruf von verschiedenen Funkti-
onen wie Klimaservice, Einstellun-
gen und Verwaltung der Daten.
Datenbank Aufruf der Datenbanken:
R Europäische DB
R Eigene Datenbank
OK
Enter Bestätigen und Eingaben überneh-
men.
STOP
Stop Schritt abbrechen und zurück in
das Startbild.
ESC
ESC Verlässt das aktuelle Menü und
geht zurück in das vorausgegange-
ne Menü.
Pfeiltaste nach
oben und unten
Vursorbewegung nach oben und
unten
Pfeiltaste nach
links und rechts
Wechselt in das nächste oder vo-
rausgegangene Menü. Löscht zei-
chen in einem Eingabefeld.
0..9
A...Z
Eingabetasten Die Eingabetasten können dazu
verwendet werden, um Buchsta-
ben, Zahlen und Sonderzeichen in
die Eingabefelder einzufügen.
