S P00 D00 159 2019-03-01| Robert Bosch GmbH
132 | ACS 752 | Descrizione del prodottoit

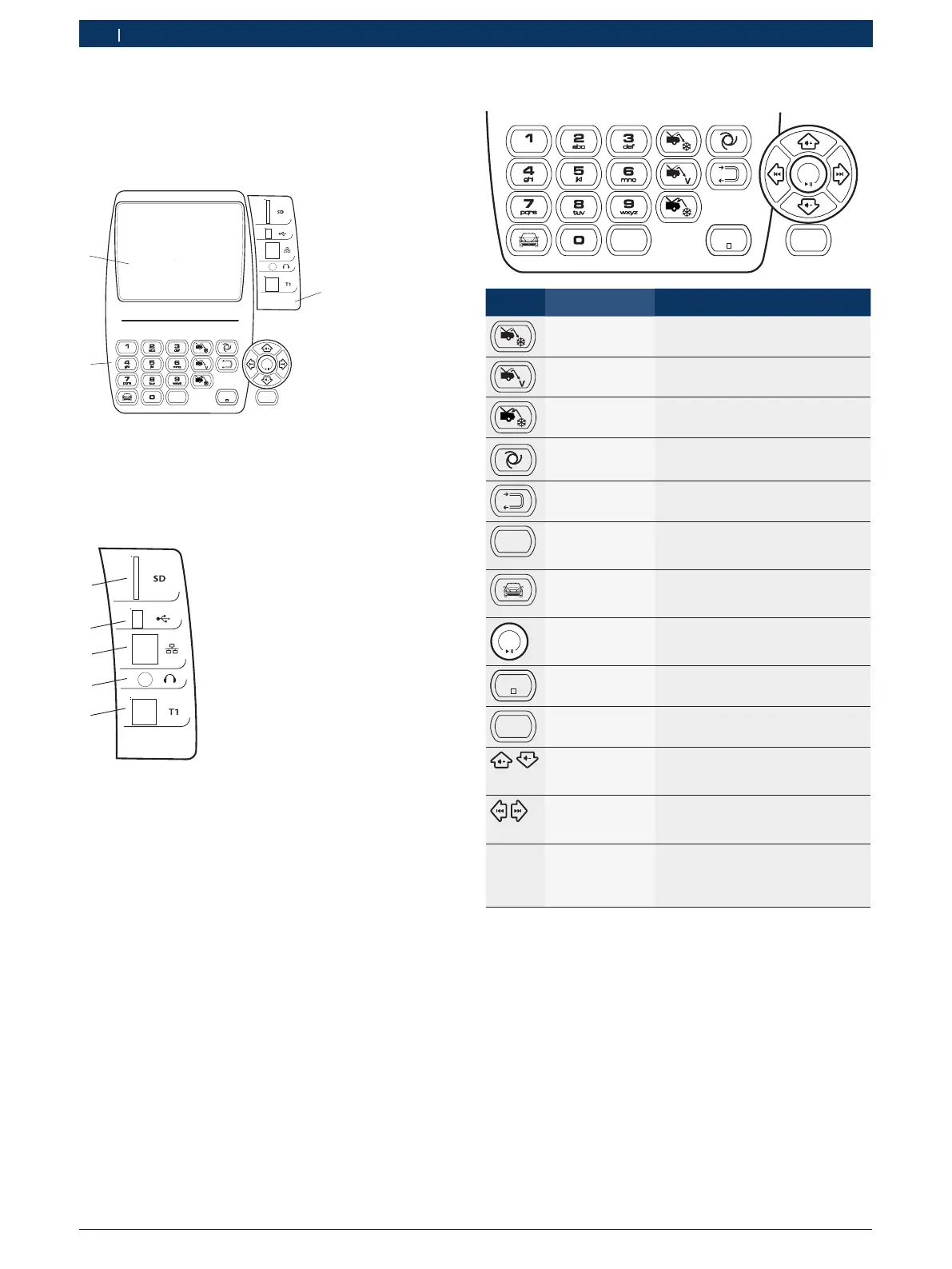

4.4.3 Pannello di comando
e di visualizzazione
I tasti di selezione e funzione del pannello di comando
servono al controllo dei menu e delle fasi di manuten-
zione.
MENU
ESC
STOP
OK
1
Fig. 3: Pannello di comando e di visualizzazione
1 Collegamenti esterni
2 Tasti di selezione e funzione
3 Display LCD
4.4.4 Collegamenti esterni
Fig. 4: Collegamenti esterni
1 Connettore per la scheda SD
2 Collegamento USB
3 Collegamento di rete LAN
4 Collegamento delle cuffie
5 Collegamento sensore di temperatura
4.4.5 Tasti di selezione e funzione
MENU
ESC
STOP
OK
Tasti Nome Funzione
Aspirazione
Il refrigerante viene aspirato dal
veicolo.
Vuoto Viene creato il vuoto.
Riempimento Il sistema climatizzazione veicolo
viene riempito con il refrigerante.
Automatico Avvio assistenza automatica.
Lavaggio Lavaggio dei componenti del siste-
ma climatizzazione veicolo.
MENU
Menu Richiamo di svariate funzioni, co-
me assistenza climatizzatore, im-
postazioni e gestione dei dati.
Banca dati Richiamo della banca dati:
R DB Europeo
R DB personale
OK
Enter Conferma e acquisizione.
STOP
Stop Interruzione dell'operazione e ri-
torno alla schermata di avvio.
ESC
ESC Per uscire dal menu attuale e ritor-
nare a quello precedente.
Tasto freccia
verso l'alto e il
basso
Movimento del cursore verso l'al-
to e il basso
Tasto freccia ver-
so sinistra e de-
stra
Passa al menu successivo o pre-
cedente. Cancella i caratteri in un
campo d'immissione.
0..9
A...Z
Tasti di immis-
sione
I tasti di immissione possono esse-
re utilizzati per inserire lettere, nu-
meri e caratteri speciali nei campi
d'immissione.
