Bosch ACS 752 - Apparatbeskrivning; Framsida; Baksida

S P00 D00 159 2019-03-01| Robert Bosch GmbH
Produktbeskrivning | ACS 752 | 161 sv
4.4 Apparatbeskrivning
4.4.1 Framsida
1
2
4
6
5
3
7
8
10 9

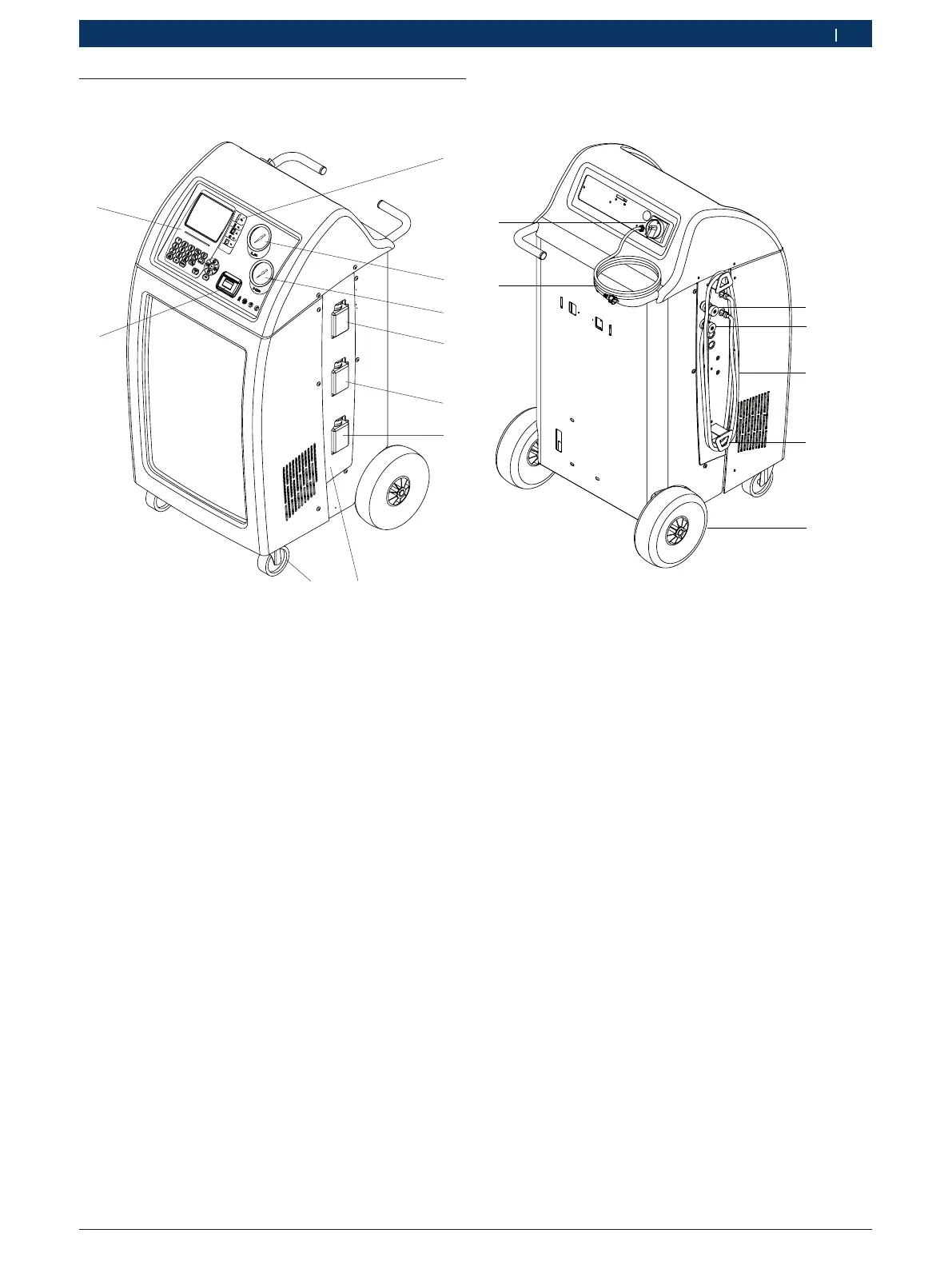

Fig. 1: Framsida
1 Skrivare
2 Indikerings- och manöverfält
3 Externa anslutningar
4 Manometer lågtryck (LP)
5 Manometer högtryck (HP)
6 Färskoljebehållare PAG
7 UV-kontrastmedelbehållare eller färskoljebehållare POE
1)
8 Spilloljebehållare
9 Kåpa
10 Framhjul med parkeringsbroms
1)
Se kapitel 7.5
i Manometrarna för högtryck (5) resp. lågtryck (4)
visar aktuellt tryck under klimatservice av fordonet.
4.4.2 Baksida
1
5
4
3
2
6
7
Fig. 2: Baksida
1 Servicesnabbkoppling och spolningsanslutning (lågtryck)
2 Servicesnabbkoppling och spolningsanslutning (högtryck)
3 Serviceslangar (2,5 m)
4 Hållare för serviceslang
5 Bakhjul
6 Nätanslutningsledning (uttag)
7 Huvudströmbrytare
