S P00 D00 159 2019-03-01| Robert Bosch GmbH
Opis produktu | ACS 752 | 341 pl
4.3 Przegląd tekstów oprogramowania
Oprogramowanie Oryg. instrukcja obsługi
BUT.CZ.CH. Wewnętrzna butla czynnika chłod-
niczego
KLIMATYZACJA Klimatyzacja pojazdu
WC I NC Wysokie ciśnienie i niskie ciśnienie
WĘŻE Węże serwisowe
POMPA PRÓŻNIOWA Pompa próżniowa
4.4 Opis urządzenia
4.4.1 Przednia strona
1
2
4
6
5
3
7
8
10 9

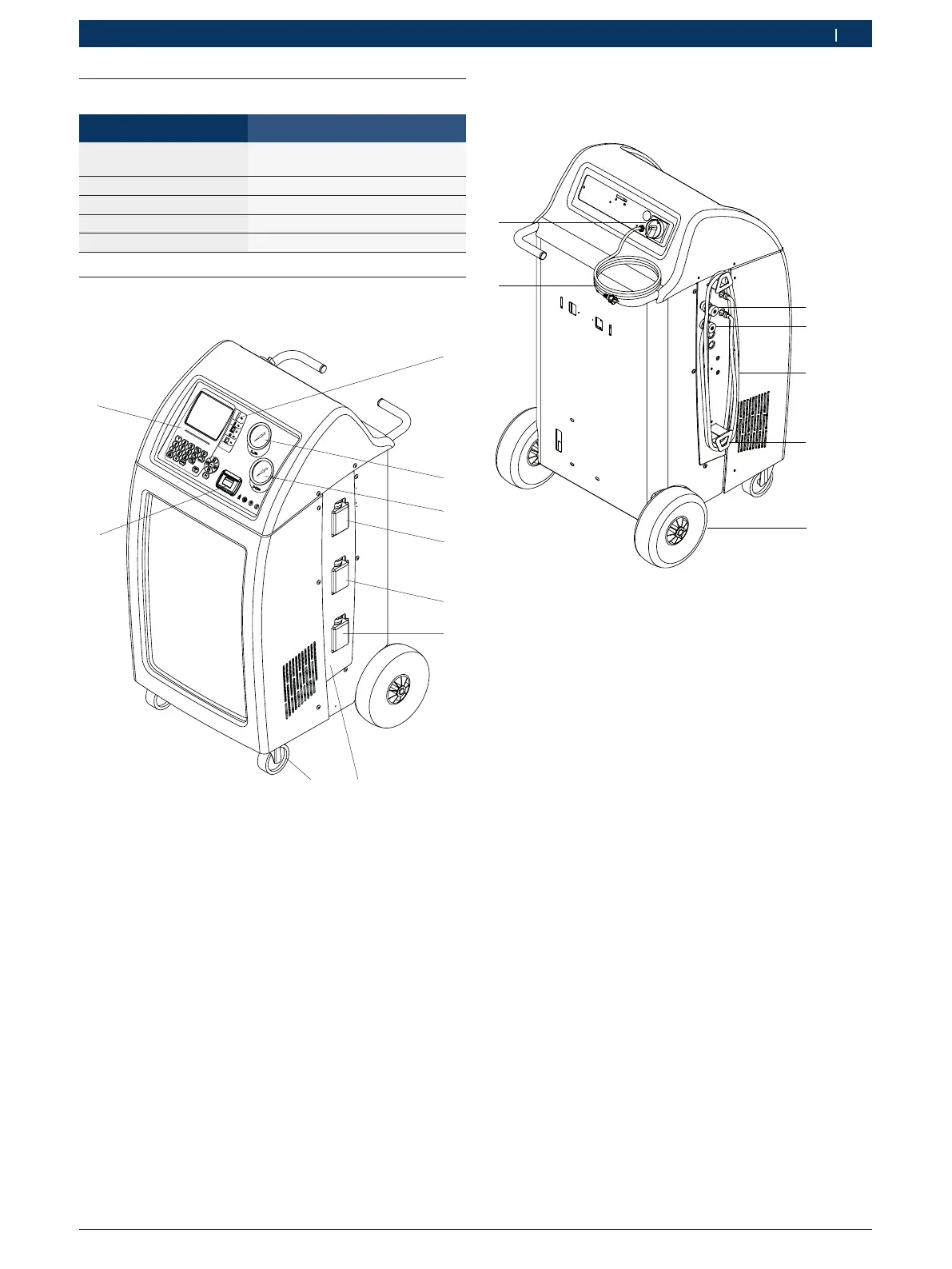

Rys. 1: Przednia strona
1 Drukarka
2 Terminal wskaźnikowo-obsługowy
3 Złącza zewnętrzne
4 Manometr niskociśnieniowy (NC)
5 Manometr wysokociśnieniowy (WC)
6 Butla na nowy olej
7 Butla na środek kontrastowy UV albo butla na nowy olej POE
1)
8 Butla na zużyty olej
9 Pokrywa
10 Przednie koła z hamulcem
1)
Patrz rozdział 7.5.
i Manometry wysoko- (5) i niskociśnieniowy (4)
pokazują aktualne ciśnienie w trakcie serwisowania
klimatyzacji w pojeździe.
4.4.2 Tylna strona
1
5
4
3
2
6
7
Rys. 2: Tylna strona
1 Szybkozłączka serwisowa i złącze płuczące (niskie ciśnienie)
2 Szybkozłączka serwisowa i złącze płuczące (wysokie ciśnienie)
3 Węże serwisowe (2,5 m)
4 Uchwyt węża serwisowego
5 Tylne koła
6 Przewód sieciowy (gniazdo)
7 Wyłącznik główny
