372 | ACS 752 | Popis výrobkucs

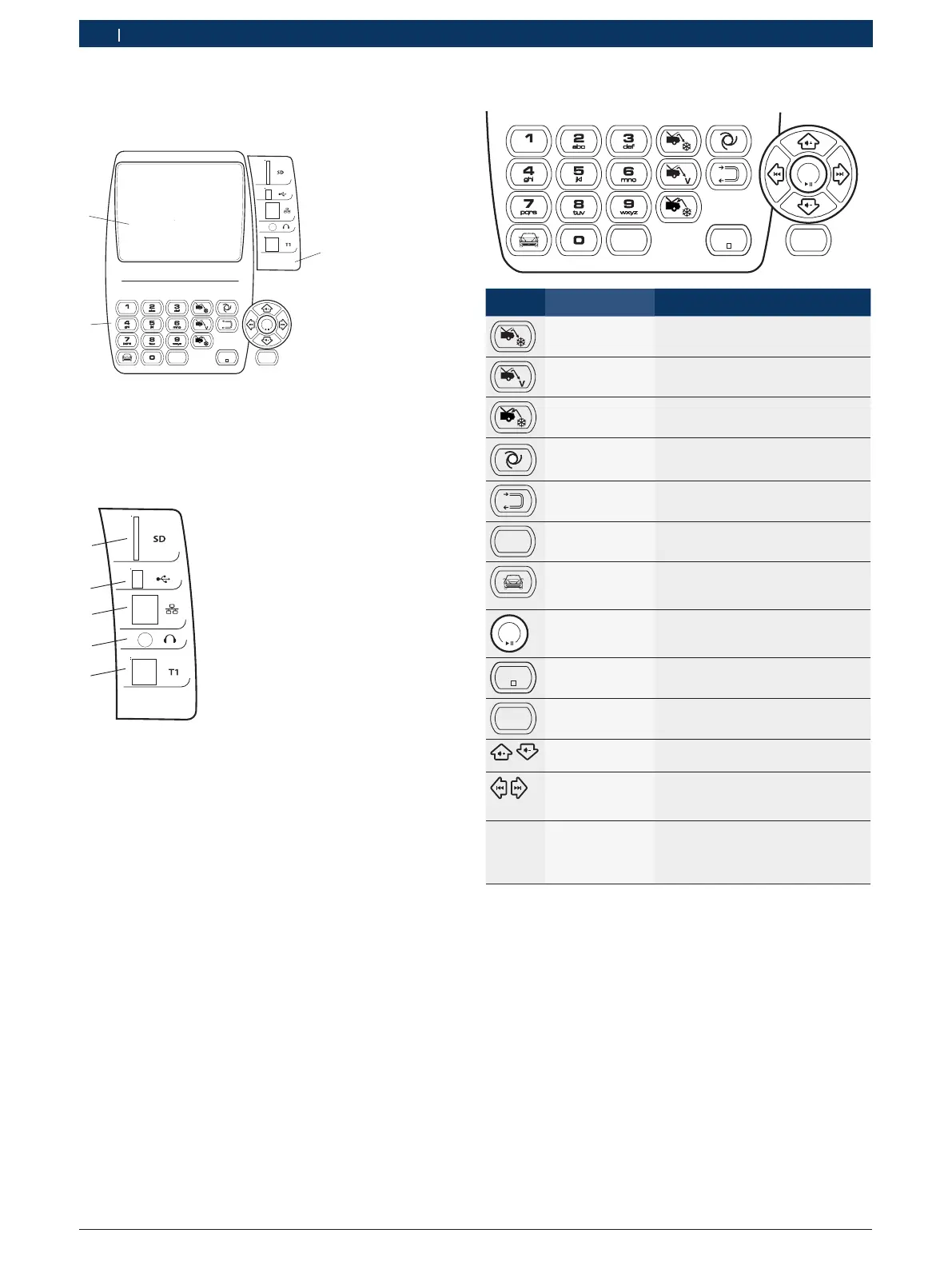

4.4.3 Ovládací a zobrazovací panel
Tlačítka volby a funkční tlačítka pole obsluhy slouží k
ovládání menu a servisních fází.
MENU
ESC
STOP
OK
1
2
3
Obr. 3: Ovládací a zobrazovací panel
1 Externí přípojky
2 Tlačítka volby a funkční tlačítka
3 Displej LCD
4.4.4 Externí přípojky
1
2
3
4
5
Obr. 4: Externí přípojky
1 Slot SD karty
2 Přípojka USB
3 Síťová přípojka LAN
4 Přípojka pro sluchátka
5 Přípojka teplotního čidla
4.4.5 Tlačítka volby a funkční tlačítka
MENU
ESC
STOP
OK
Tlačítka Jméno Funkce
Odsávání
Chladicí médium je odsáváno z vo-
zidla.
Vakuum Vytvoří se vakuum.
Naplnění Klimatizační jednotka vozidla se
naplní chladicím médiem.
Automatika Start automatického průběhu ser-
visu.
Výplach Výplach komponent klimatizační
jednotky vozidla.
MENU
Menu Vyvolání různých funkcí jako servis
klimatizace a správa dat.
Databáze Vyvolání databází:
R Evropska DB
R Personalni DB
OK
Enter Potvrdit a převzít zadání.
STOP
Stop Přerušení kroku a zpět na úvodní
obrazovku.
ESC
ESC Opustí aktuální menu a návrat zpět
do předchozího menu.
Šipkové tlačítko
nahoru a dolů
Pohyb kurzoru nahoru a dolů
Šipkové tlačít-
ko doleva a do-
prava
Přejde do dalšího nebo předchozí-
ho menu. Vymaže znaky ve vstup-
ním poli.
0..9
A...Z
Vstupní tlačítka Vstupní tlačítka mohou být pou-
žívána k zadávání písmen, čísel a
zvláštních znaků ve vstupních po-
lích.
