Productbeschrijving | ACS 752 | 191 nl
4.3 Overzicht softwareteksten
Software Originele gebruiksaanwijzing
TANK Interne koudemiddelfles
A/C SYSTEM Airco van het voertuig
HP & LP Hoge druk & lage druk
HOSES Service-slangleidingen
V-PUMP Vacuümpomp
4.4 Apparaatbeschrijving
4.4.1 Voorzijde
1
2
4
6
5
3
7
8
10 9

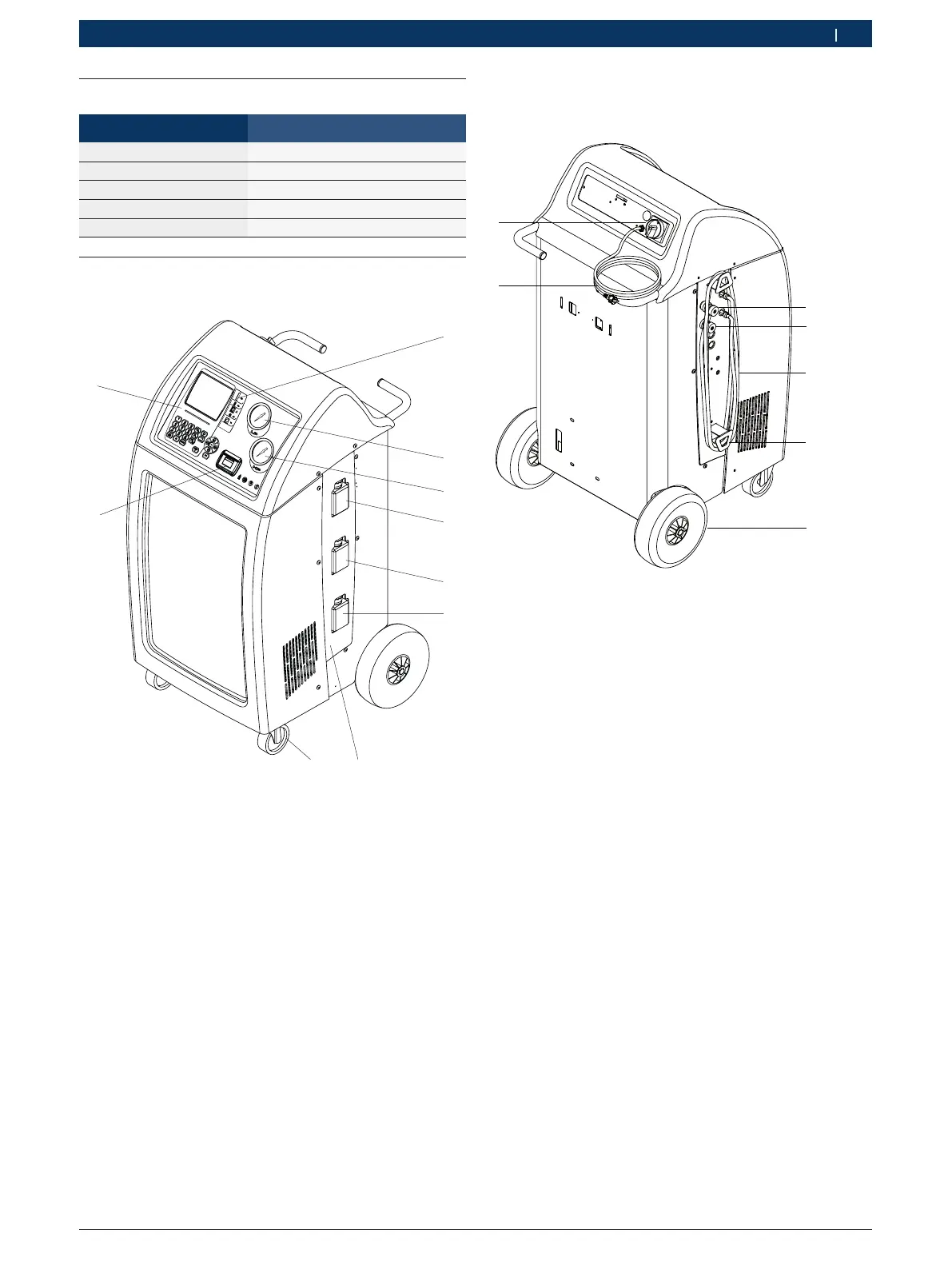

Afb. 1: Voorzijde
1 Printer
2 Weergave- en bedieningsveld
3 Externe aansluitingen
4 Manometer lagedruk (LP)
5 Manometer hogedruk (HP)
6 Verse-oliefles PAG
7 UV-contrastmiddelreservoir of verse-oliefles POE
1)
8 Fles gebruikte olie
9 bedekking
10 Voorwielen met parkeerrem
1)
Zie hoofdstuk 7.5.
i De hogedruk- (5) en lagedruk- (4) manometers tonen
de actuele druk tijdens de airconditioningservice aan
het voertuig.
4.4.2 Achterzijde
1
5
4
3
2
6
7
Afb. 2: Achterzijde
1 Service-snelkoppeling en spoelaansluiting (lagedruk)
2 Service-snelkoppeling en spoelaansluiting (hogedruk)
3 Service-slangleidingen (2,5 m)
4 Houder service-slangleiding
5 Achterwielen
6 Netsnoer (bus)
7 Hoofdschakelaar
