Bosch ACS 752 - Cihazın TanıMı; Ön Taraf; Arka Taraf

S P00 D00 159 2019-03-01| Robert Bosch GmbH
Ürün tanımı | ACS 752 | 401 tr
4.4 Cihazın tanımı
4.4.1 Ön taraf
1
2
4
6
5
3
7
8
10 9

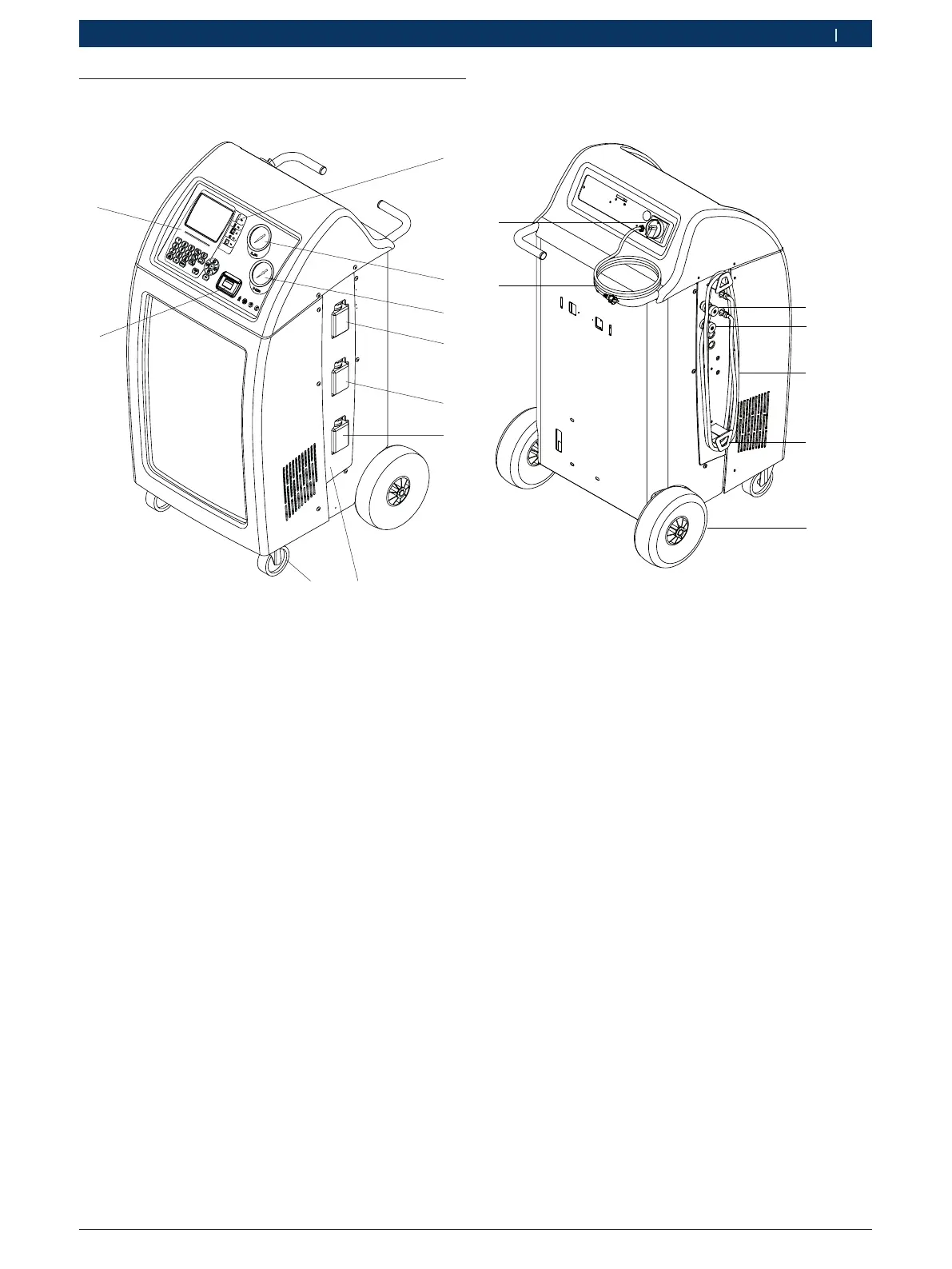

Şek. 1: Ön taraf
1 Yazıcı
2 Gösterge ve kumanda alanı
3 Harici bağlantılar
4 Alçak basınç manometresi (LP)
5 Yüksek basınç manometresi (HP)
6 Yeni yağ şişesi PAG
7 UV kontrast maddesi tüpü veya yeni yağ şişesi POE
1)
8 Kullanılmış yağ şişesi
9 Kapak
10 Park frenli ön tekerlekler
1)
Bkz. Bölüm 7.5
i Yüksek basınç (5) ve alçak basınç (4) manometreleri
araçta klima servisi esnasında güncel basıncı göste-
rir.
4.4.2 Arka taraf
1
5
4
3
2
6
7
Şek. 2: Arka taraf
1 Servis hızlı kilit bağlantısı ve yıkama bağlantısı (alçak basınç)
2 Servis hızlı kilit bağlantısı ve yıkama bağlantısı (yüksek basınç)
3 Servis hortum hatları (2,5 m)
4 Servis hortum hattı tutucusu
5 Arka tekerlekler
6 Şebeke bağlantı hattı (soket)
7 Ana şalter
