14.9 Sostituzione del filtro combinato
PERICOLO - Pericolo di scosse dovute alla
presenza di tensione!
Le scosse elettriche derivanti dal contatto
con componenti che conducono tensio-
ne (p. es. interruttore principale, schede
principali) possono causare lesioni, arresti
cardiaci o la morte.
¶ Prima dell’apertura staccare ACS 752
dalla rete di alimentazione elettrica.
AVVERTENZA – Pericolo di congelamento a
causa della fuoriuscita di refrigerante!
In caso di contatto con la pelle, il refrige-
rante causa forti congelamenti.
¶ Controllare se i tubi flessibili per manu-
tenzione presentano danni.
¶ Collegare bene gli attacchi rapidi per
manutenzione ai tubi flessibili per manu-
tenzione.
¶ Indossare gli occhiali protettivi.
¶ Indossare i guanti protettivi.
i Dopo aver fatto passare 68 kg di refrigerante attra-
verso il filtro combinato, sul display viene visualiz-
zato Cambio filtro. Non appena viene visualizzato
questo messaggio, contattare il servizio assistenza
per ordinare un nuovo filtro combinato.
i Si consiglia di far sostituire il filtro combinato al
servizio assistenza.
! Estrarre con attenzione il filtro combinato vecchio.
! Durante il montaggio di un filtro combinato nuovo
fare attenzione al corretto alloggiamento delle guar-
nizioni.
! Fare attenzione che i vecchi anelli di tenuta siano stati
rimossi prima di fissare il nuovo filtro combinato.
! Fare attenzione che, alla sostituzione del filtro
combinato, non vengano danneggiati i raccordi tubo
flessibile, né i collegamenti elettrici.
! Non riutilizzare il filtro combinato usato.
! Fare attenzione alla guida a menu supplementare
dell'ACS 752.
1. Togliere il corpo in plastica anteriore.
2. Richiamare la schermata iniziale.
3. Premere <MENU>.
4. Premere <2> per "Funzioni".
5. Con r richiamare la 2a pagina di funzioni.
6. Premere <3> per "Sostituire filtro".
7. Seguire le istruzioni a schermo.
i Indietro con <ESC>.

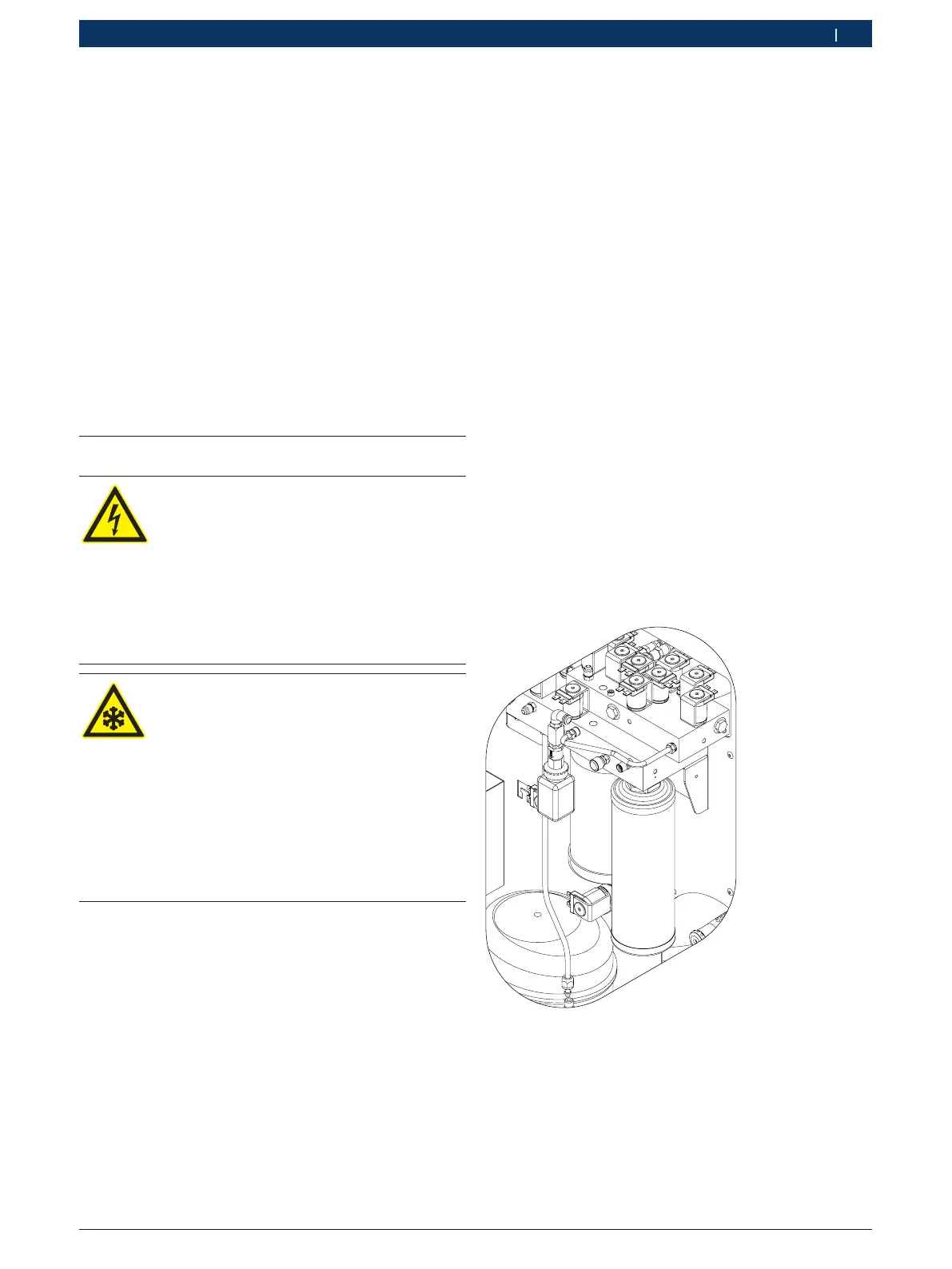

Fig. 14: Filtro combinato
8. Applicare il corpo in plastica anteriore.
"Il filtro combinato è stato sostituito.
! Non togliere, né fissare la vite di scarico e riempi-
mento olio applicando una forza eccessiva.
i Il serbatoio di raccolta dell'olio dovrebbe avere una
capacità di ca. 1 l.
1. Posizionare il recipiente di raccolta olio sotto lo
scarico.
1. Richiamare la schermata iniziale.
2. Premere <MENU>.
3. Premere <2> per "Funzioni".
4. Con r richiamare la 2a pagina di funzioni.
5. Premere <2> per <Cambiare Olio Pompa Vuoto>.
6. Seguire le istruzioni a schermo.
7. Controllare il livello dell'olio. Il livello dell'olio deve
trovarsi nel settore centrale, tra i contrassegni "pie-
no" e "vuoto".
