4.4 Produktbeskrivelse
4.4.1 Forside
1
2
4
6
5
3
7
8
10 9

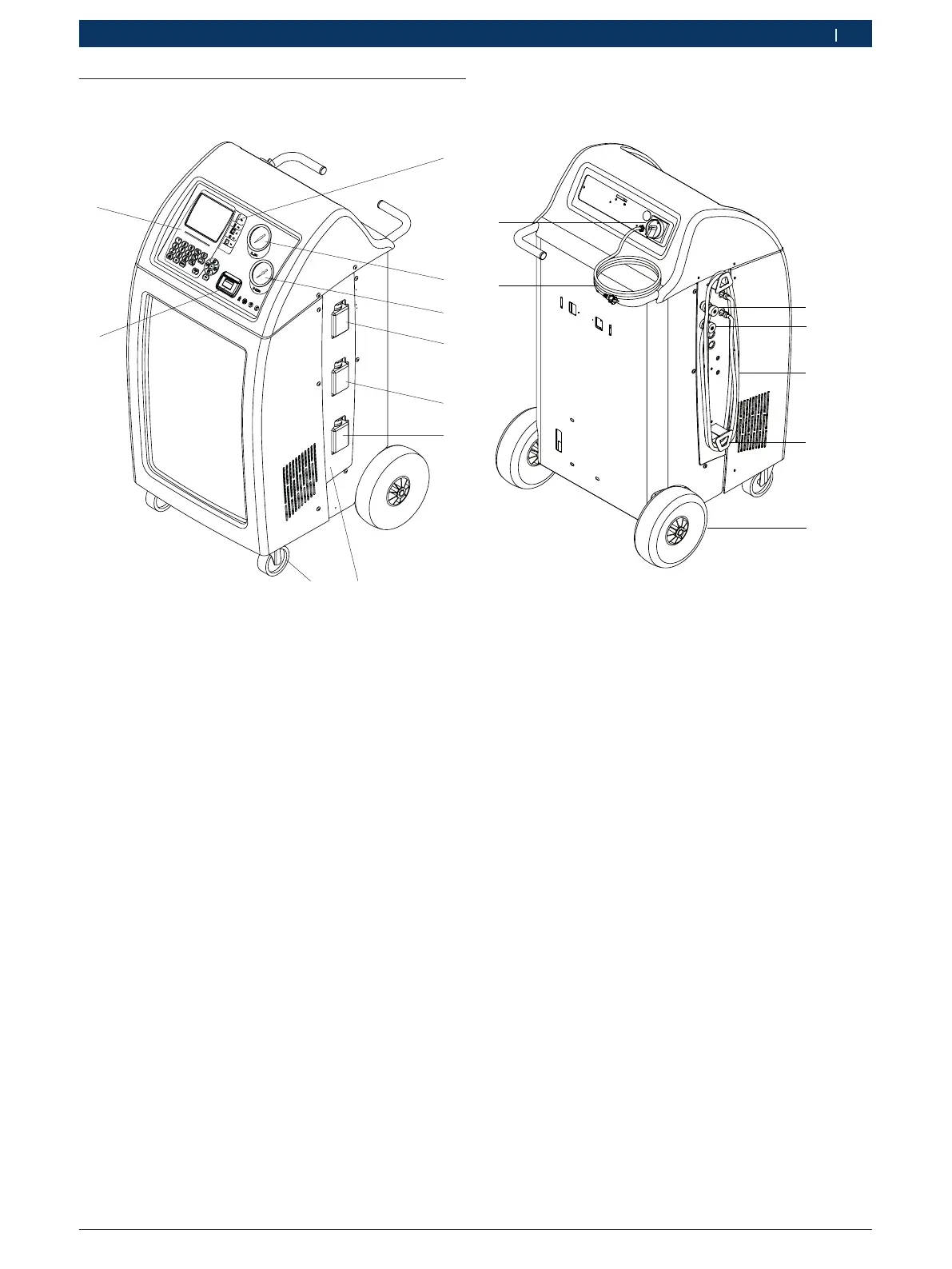

Fig. 1: Forside
1 Printer
2 Visnings- og kontrolpanel
3 Eksterne tilslutninger
4 Manometer lavtryk (LP)
5 Manometer højtryk (HP)
6 Flaske til ny olie PAG
7 Flaske til UV-kontrastmiddel eller flaske til ny olie POE
1)
8 Flaske til spildolie
9 Låg
10 Forhjul med parkeringsbremse
1)
Se kapitel 7.5
i Højtryksmanometret (5) og lavtryksmanometret (4)
viser det aktuelle tryk under klimaservice på køretø-
jet.
4.4.2 Bagside
1
5
4
3
2
6
7
Fig. 2: Bagside
1 Servicesnapkobling og skylletilslutning (lavtryk)
2 Servicesnapkobling og skylletilslutning (højtryk)
3 Serviceslanger (2,5 m)
4 Holder serviceslange
5 Baghjul
6 Nettilslutningsledning (stik)
7 Hovedafbryder
