Descrição do produto | ACS 752 | 221 pt
4.3 Vista geral dos textos de software
Software Manual original
RESER.REF. Recipiente interno do agente refrigerante
SISTEMA A/C Ar condicionado do veículo
HP & LP Alta pressão e baixa pressão
TUBOS Mangueiras de serviço
BOMBA DE VÁCUO Bomba de vácuo
4.4 Descrição do aparelho
4.4.1 Parte frontal
1
2
4
6
5
3
7
8
10 9

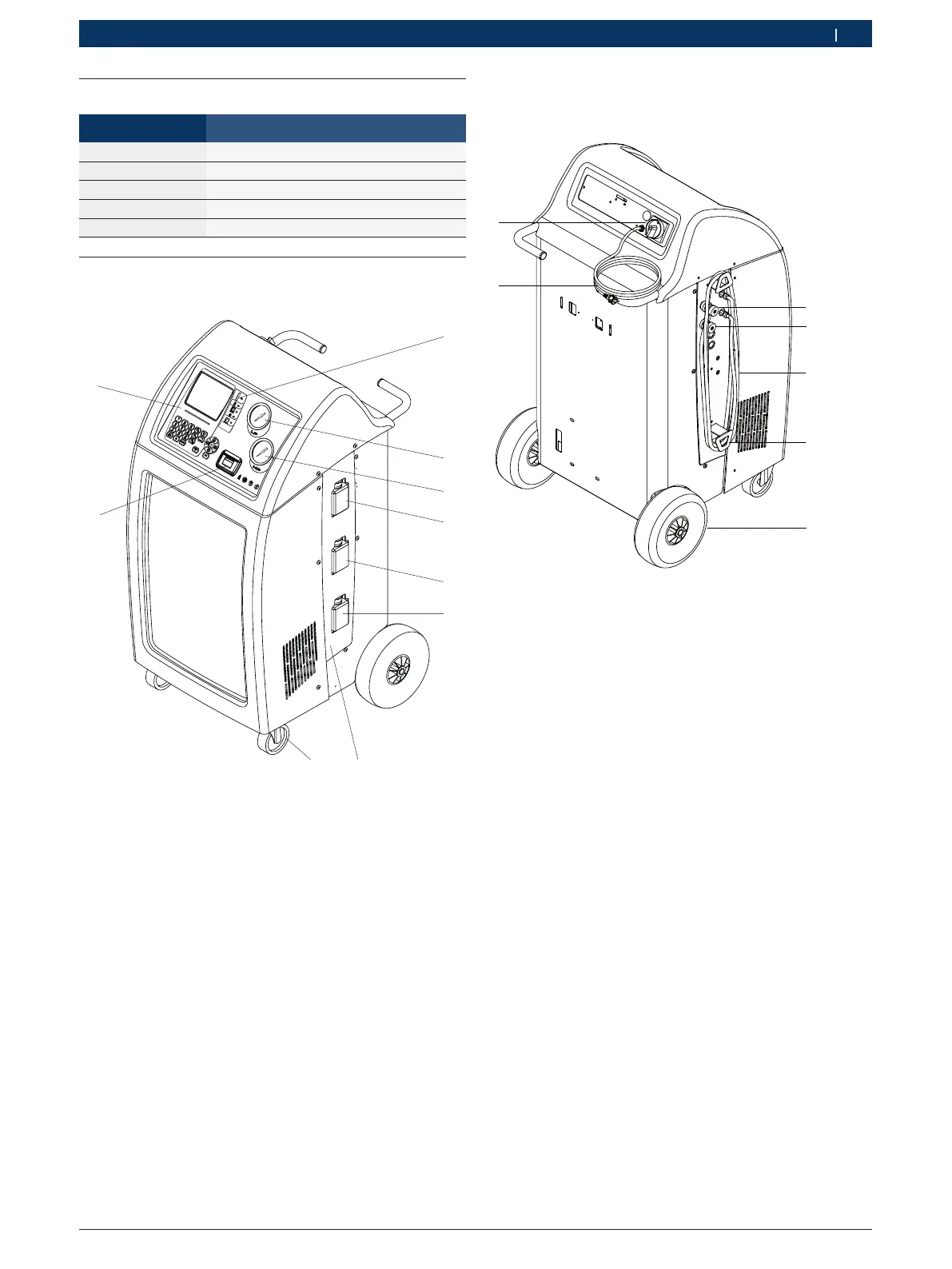

Fig. 1: Parte frontal
1 Impressora
2 Campo de comando e indicação
3 Ligações externas
4 Manômetro de baixa pressão (LP)
5 Manômetro de alta pressão (HP)
6 Recipiente de óleo novo PAG
7 Recipiente do agente contrastante UV ou recipiente de óleo novo
POE
1)
8 Recipiente de óleo usado
9 Cobertura
10 Rodas dianteiras com freio de mão
1)
Ver capítulo 7.5
i Os manômetros de alta (5) e baixa pressão (4)
indicam a pressão atual durante a manutenção do
sistema de ar condicionado no veículo.
4.4.2 Lado posterior
1
5
4
3
2
6
Fig. 2: Lado posterior
1 Acoplamento rápido de serviço e conexão de limpeza (baixa pressão)
2 Acoplamento rápido de serviço e conexão de limpeza (alta pressão)
3 Mangueiras de serviço (2,5 m)
4 Suporte da mangueira de serviço
5 Rodas traseiras
6 Cabo de ligação à rede (tomada)
7 Interruptor principal
