Bosch ACS 752 - Weergave- en Bedieningsveld; Externe Aansluitingen; Keuze- en Functietoetsen

S P00 D00 159 2019-03-01| Robert Bosch GmbH
192 | ACS 752 | Productbeschrijvingnl

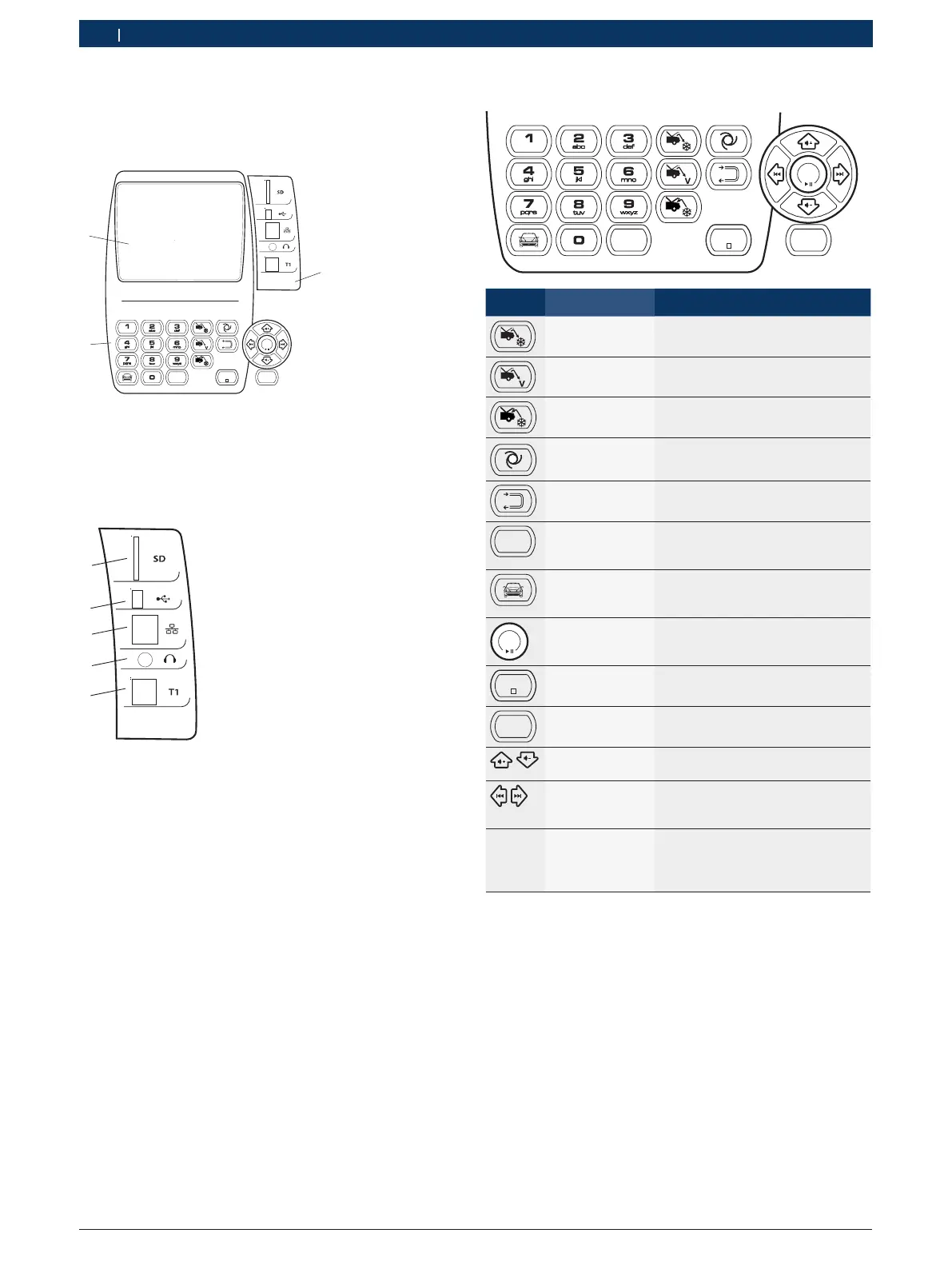

4.4.3 Weergave- en bedieningsveld
De keuze- en functietoetsen van het bedieningsveld zijn
bestemd voor de besturing van de menu's en de ser-
vicefasen.
MENU
ESC
STOP
OK
1
2
3
Afb. 3: Weergave- en bedieningsveld
1 Externe aansluitingen
2 Keuze- en functietoetsen
3 LCD display
4.4.4 Externe aansluitingen
1
2
3
4
5
Afb. 4: Externe aansluitingen
1 Insteekplaats voor SD-kaart
2 USB-aansluiting
3 Netwerkaansluiting LAN
4 Aansluiting hoofdtelefoon
5 Aansluiting temperatuursensor
4.4.5 Keuze- en functietoetsen
MENU
ESC
STOP
OK
Toetsen
Naam
Functie
Afzuiging
Koudemiddel wordt uit het voer-
tuig afgezogen.
Vacuüm Vacuüm wordt gegenereerd.
het vullen Airconditioning in voertuig wordt
met koudemiddel gevuld.
Automatiek Start automatisch serviceproces.
Spoelen Componenten van de airconditio-
ning in voertuig spoelen.
MENU
Menu Oproepen van verschillende func-
ties zoals airconditioningservice en
beheer van de gegevens.
Databank Oproep van de databanken:
R Europees Db
R Persoonlijk Db
OK
Enter Bevestigen en invoer overnemen.
STOP
Stop Stap afbreken en terug in het start-
scherm.
ESC
ESC Verlaat het actuele menu en gaat
terug in het voorafgaande menu.
Pijltoets omhoog
en omlaag
Cursorbeweging omhoog en om-
laag
Pijltoets naar
links en rechts
Wisselt in het volgende of vorige
menu. Wist tekens in een invoer-
veld.
0..9
A...Z
Invoertoetsen De invoertoetsen kunnen worden
gebruikt om letters, cijfers en sym-
bolen in de invoervelden in te voe-
ren.
