3.2 Toimituksen sisältö
i Toimituksen sisältö on riippuvainen tilatusta tuote‑
mallista ja tilatuista erikoisvarusteista ja voi siten
poiketa seuraavasta luettelosta.
Nimitys Tilausnumero
FSA 760 Edition –
Järjestelmätesteri KTS 560
Suojakansi
1 687 023 667
1 680 591 037
USB‑hiiri ja
hiirimatto
1 687 023 607
1 987 731 067
Kaukosäädin (sis. paristot) 1 687 246 019
Suojahuppu 1 685 439 025
2 kosketuskynä 1 683 083 004
Lämpötunnistin (henkilöautot) 1 687 230 036
Tahdistuspihti 1 687 224 957
Ensiöliitäntäjohto (UNI 4) 1 684 462 563
Yleismittausjohto CH1 1 684 460 258
Yleismittausjohto CH2 1 684 460 259
Mittajohto, jossa jännitteenvakain 1 687 224 300
OBD‑diagnoosijohto 1,5 m (KTS 560) 1 684 465 755
Mittajohto, sininen / keltainen (KTS 560) 1 684 463 950
Tartuntaliitin, musta (1x) 1 681 354 035
Mittakärki (2x) 1 683 050 050
Mittakärki, punainen (2x) 1 684 485 438
Mitta‑anturi 3 x KV‑ (musta) 1 687 224 848
Mitta‑anturi 3 x KV‑ (punainen) 1 687 224 849
Stroboskooppi 1 687 022 767
Liitäntäjohto B+/B– 1 684 460 195
Letku 1 680 712 234
Virtapihti 1000 A 1 687 224 968
Virtapihti 30 A 1 687 224 969
Yleistoisioadapteri 1 687 224 973
Yleistoisioadapteri CH1 / CH2 1 687 023 356
CD CompacSoft [plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery – WIN 7) 1 687 005 130
Lisäosasarja, jossa
mittapiikit, musta ja punainen
liitäntäpihdit, musta
1 687 010 153
Lisävarustesarjaan kuuluvat:
Mittapiikit, musta ja punainen
Hauenleuat, musta ja punainen
Adapteripistokkeet, musta, punainen, harmaa
1 687 016 118
Liitäntäsarja alipaineen mittaukseen 1 687 010 145
Nestepaineen tunnistin 1 687 430 008
PDR 377 + verkkoliitäntäjohto 1 687 023 685
Käyttöohjeet 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Mittapiikkisarjaan (1 687 010 153) sisältyvillä mit‑
takärjillä saa suorittaa mittauksia vain alle 30voltin
lähteistä.
3.3 Laiteseloste
FSA 760 Edition‑perusversioon kuuluu laitevaunu ja
tietokone, kosketusnäyttö, tulostin, näppäimistö, hiiri,
mittausyksikkö ja kaukosäädin. Laitevaunussa on tilaa
myös testauslaitteen laajennusosille kuten pakokaasu‑
mittauskomponentit BEA 055 (otto) ja BEA070 (diesel).
3.3.1 FSA 760 Edition edestä
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

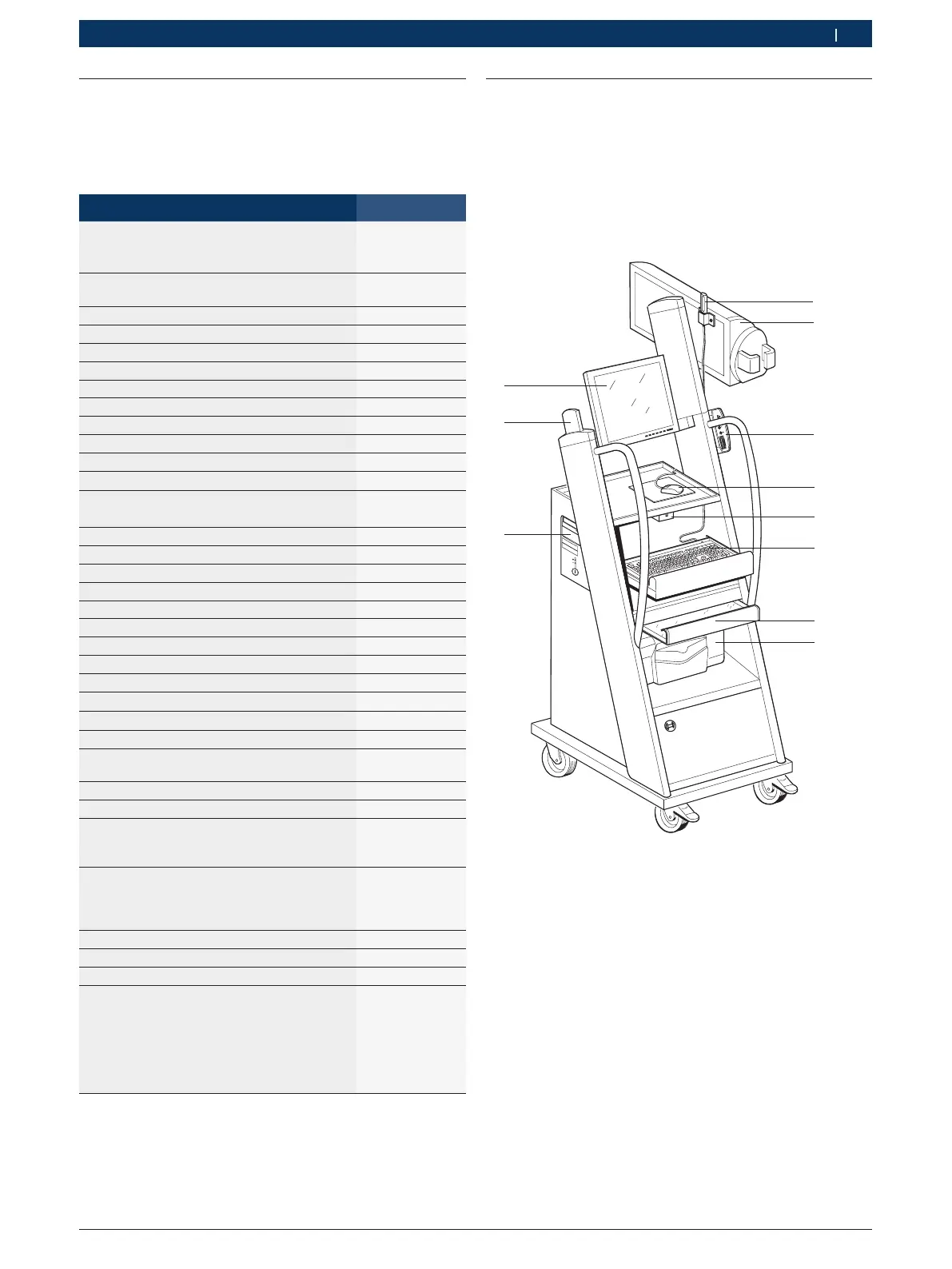

Fig. 1: FSA 760 Edition edestä
1 Bluetooth-USB-adapteri
1)
2 Mittausyksikkö
3 KTS-moduuli
1)
4 USB-hiiri
5 Kaukosäädinvastaanotin
6 Näppäimistö
1)
7 Tulostimen suojus
8 Tulostin (PDR 377)
9 PC + DVD-asema
2)
10 Kaukosäädin
11 Näyttö
1)
osaksi erikoisvaruste
2)
Tietokonevarustukseen liittyviä lisätietoja, ks. oheinen käyttöohje
1689989326.
