190 | FSA 760 Edition | 产品说明
3.3.2 背视图 FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

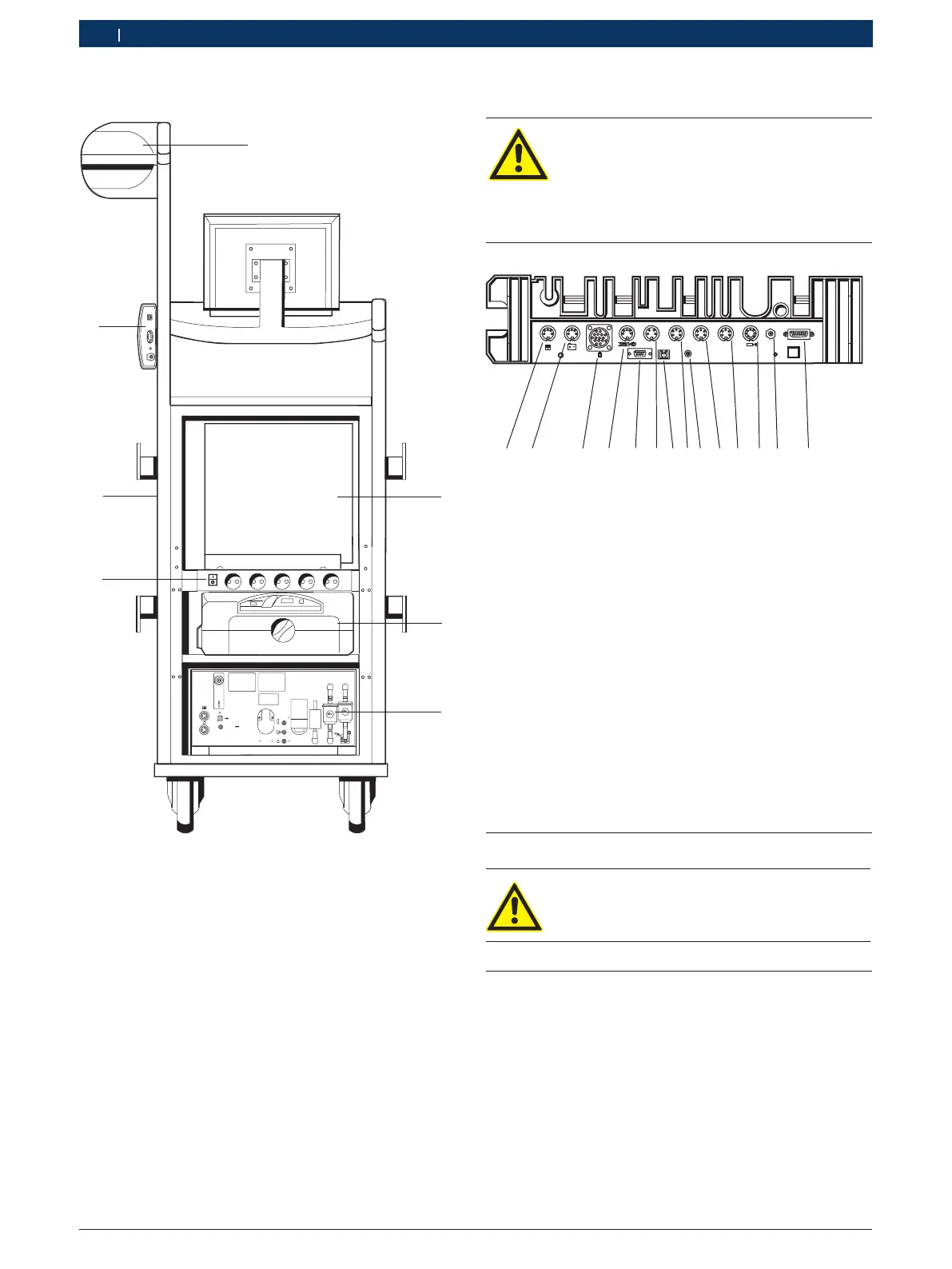

插图2: 不带后板的FSA760Edition背视图
1 测量单元
2 计算机
3 打印机(PDR377)
4 BEA055
1)
5 打开/关闭开关和电源接线板
6 盖板
7 KTS模块
1)
1)
 部分特殊配件
3.3.3 带有电位器的测量线
带有电位器(1687224300)的测量线用于测量最
大60VDC/30VAC/300VAC峰值的电压。对于带有电
位器的测量线，位于附件(1687016118)的探针
(1684485434/...435)以及线夹
(1684480403/...404)被规定为测量附件。用带有电位器
的测量线不能测量电源电压或类似电网的电压。
3.3.4 接线条 FSA 760 Edition
危险 – 因测量高压电造成的电击危险！
用多用途测量线 CH1/CH2 测量大于
60 VDC/30 VAC/42 VAC 峰值的电压会导致身体损
伤、心力衰竭或致命。
¶ 用多用途检测线CH1/CH2不能测量电源电压
或类似电网的电压。
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
插图3: 接线条FSA760Edition（从下往上看）
1 温度传感器
2 连接线B+/B–
3 初级连接线（UNI4）
4 触发钳或
 适配线1684465513适用于夹紧式传感器
1)
5 串行接口RS232（无功能）
6 测量传感器KV–
7 用于计算机数据连接的USB接口
8 测量传感器KV+
9 测量单元电压供电（电源）
10多用途测量线CH1或带电位器的测量线或30A测压钳
11多用途测量线CH2或带电位器的测量线或30A测压钳或1000A
测压钳
12频闪观测仪
13气压测量
14液体压力传感器
1)
当用夹紧式传感器进行转速测量时，必须总是将适配线
1684465513(特殊配件)连接在FSA760Edition插口和夹紧式
传感器的连接线之间。
3.4 插座板
插座板专门针对240VAC额定电压和13A额定
电流而设计。不得超出该范围。
3.5 特殊配件
有关特殊配件的信息，例如汽车特定的连接线缆，可在博世
特约经销商处购得。
