Descrizione prodotto | FSA 760 Edition | 59
3.2 Materiale in dotazione
i La fornitura dipende dalla variante di prodotto e
dall'accessorio speciale ordinati, e può differire dal
seguente elenco.
Denominazione Codice di
ordinaz.
FSA 760 Edition –
Tester di sistema KTS 560
Cappuccio di protezione
1 687 023 667
1 680 591 037
Telecomando (con batterie) 1 687 246 019
Mouse USB e
tappetino per mouse
1 687 023 607
1 987 731 067
Cofano 1 685 439 025
2 stilo 1 683 083 004
Sensore temperatura 1 687 230 036
Pinza di sblocco 1 687 224 957
Cavo di collegamento primario (UNI 4) 1 684 462 563
Cavo di misurazione Multi CH1 1 684 460 258
Cavo di misurazione Multi CH2 1 684 460 259
Cavo di misurazione con ripartitore di tensione 1 687 224 300
Cavo di diagnosi OBD 1,5 m (KTS 560) 1 684 465 755
Cavo di misurazione blu / giallo (KTS 560) 1 684 463 950
Morsetto di aggancio nero (1x) 1 681 354 035
Punte di prova (2x) 1 683 050 050
Punta di prova rossa (2x) 1 684 485 438
Pinza amperometrica 1000 A 1 687 224 968
Pinza amperometrica 30 A 1 687 224 969
Sonda di misura secondaria 1 687 224 973
Cavo adattatore Y CH1 / CH2 1 687 023 356
Trasduttore di misura, 3 unità da KV– (nero) 1 687 224 848
Trasduttore di misura, 3 unità da KV+ (roso) 1 687 224 849
Stroboscopio 1 687 022 767
Cavo di collegamento B+/B– 1 684 460 195
Tubazione flessibile 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Kit di accessori con
punte di prova, nere e rosse
morsetti di collegamento, neri
1 687 010 153
Kit di accessori con
punte di prova nere e rosse
morsetti a pinza neri e rossi
spina adattatrice nera, rossa, grigia
1 687 016 118
Set di collegamento per misurazione sotto‑
pressione
1 687 010 145
Sensore pressione liquido 1 687 430 008
PDR 377 e cavo di collegamento 1 687 023 685
Istruzioni per l’uso 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Le punte di prova comprese nel set punte di prova
(1 687 010 153) possono essere utilizzate solo per
misurazioni inferiori ai 30 volt.
3.3 Descrizione dell’apparecchio
FSA 760 Edition consta nella versione base di un car‑
rello con PC, Touchscreen, stampante, tastiera, mouse,
unità di misurazione e telecomando. Il carrello offre
spazio supplementare per ampliamenti delle funzioni
con componenti per gas di scarico BEA 055 (motori a
benzina) e BEA 070 (motori diesel).

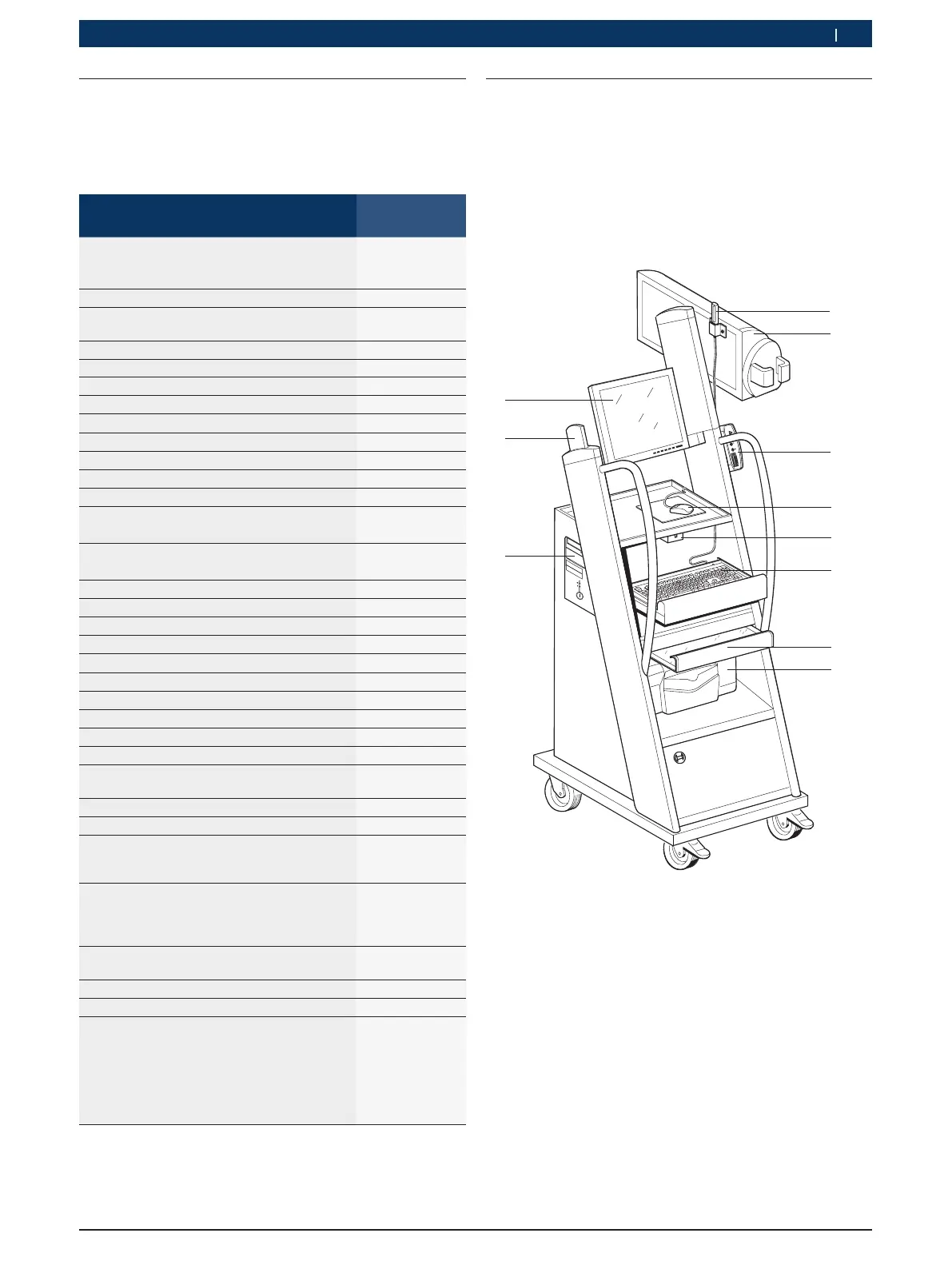

3.3.1 Vista anteriore di FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]
Fig. 1: vista anteriore di FSA 760 Edition
1 Adattatore USB Bluetooth
1)
2 Unità di misurazione
3 Modulo KTS
1)
4 Mouse USB
5 Ricevitore per telecomando
6 Tastiera
1)
7 Coperchio della stampante
8 Stampante (PDR 377)
9 PC con unità DVD
2)
10 Telecomando
11 Monitor
1)
accessori speciali a parte
2)
Per indicazioni relative al PC vedi le istruzioni d’uso
1 689 989 326 accluse.
