3.2 Leveransens omfattning
i Innehållet i leveransen beror på vilken produktvari‑
ant och vilket specialtillbehör som beställts och kan
skilja sig från följande uppräkning.
Beteckning Beställningsnr
FSA 760 Edition –
Systemtestinstrument KTS 560
Skyddskåpa
1687023667
1680591037
Fjärrmanövrering (med batterier) 1 687 246 019
USB‑mus med
musmatta
1 687 023 607
1 987 731 067
Skyddshuva 1 685 439 025
2 pekverktyg 1 683 083 004
Temperaturgivare 1 687 230 036
Triggertång 1 687 224 957
Primäranslutningsledning (UNI 4) 1 684 462 563
Multimätledning CH1 1 684 460 258
Multimätledning CH2 1 684 460 259
Mätledning med spänningsdelare 1 687 224 300
Cavo di diagnosi OBD 1,5 m (KTS 560) 1 684 465 755
Mätledning blå / gul (KTS 560) 1 684 463 950
Krokodilklämma svart (1st.) 1681354035
Mätspets (2st.) 1683050050
Mätspets röd (2st.) 1684485438
Strömtång 1000 A 1 687 224 968
Strömtång 30 A 1 687 224 969
Sekundärmätvärdesgivare 1 687 224 973
Y‑Adapterledning CH1 / CH2 1 687 023 356
Mätvärdesgivare 3 x KV‑ (svart) 1 687 224 848
Mätvärdesgivare 3 x KV+ (röd) 1 687 224 849
Stroboskop 1 687 022 767
Anslutningsledning B+/B– 1 684 460 195
Slangledning 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Tillbehörsats med
Mätspetsar svart och röd
Anslutningsklämmor svart
1 687 010 153
Tillbehörssats med
Mätspets svart och röd
Alligatorklämma svart och röd
Adapterstickkontakt svart, röd, grå
1 687 016 118
Anslutningssats för undertrycksmätning 1 687 010 145
Vätsketrycksensor 1 687 430 008
PDR 377 och nätanslutningsledning 1 687 023 685
Bruksanvisning 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! De mätspetsar (1 687 010 153) som är bifogade i
mätspetssetet kan bara användas för mätningar på
under 30 Volt.
3.3 Apparatbeskrivning
FSA 760 Edition består i basversionen av en körvagn
med PC, pekskärm, skrivare, tangentbord, mus, mä‑
tenhet och fjärrmanövrering. Körvagnen har därutöver
plats för funktionsutvidgningar och avgaskomponenter
BEA055 (bensin) och BEA 070 (diesel).
3.3.1 Frontvy FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

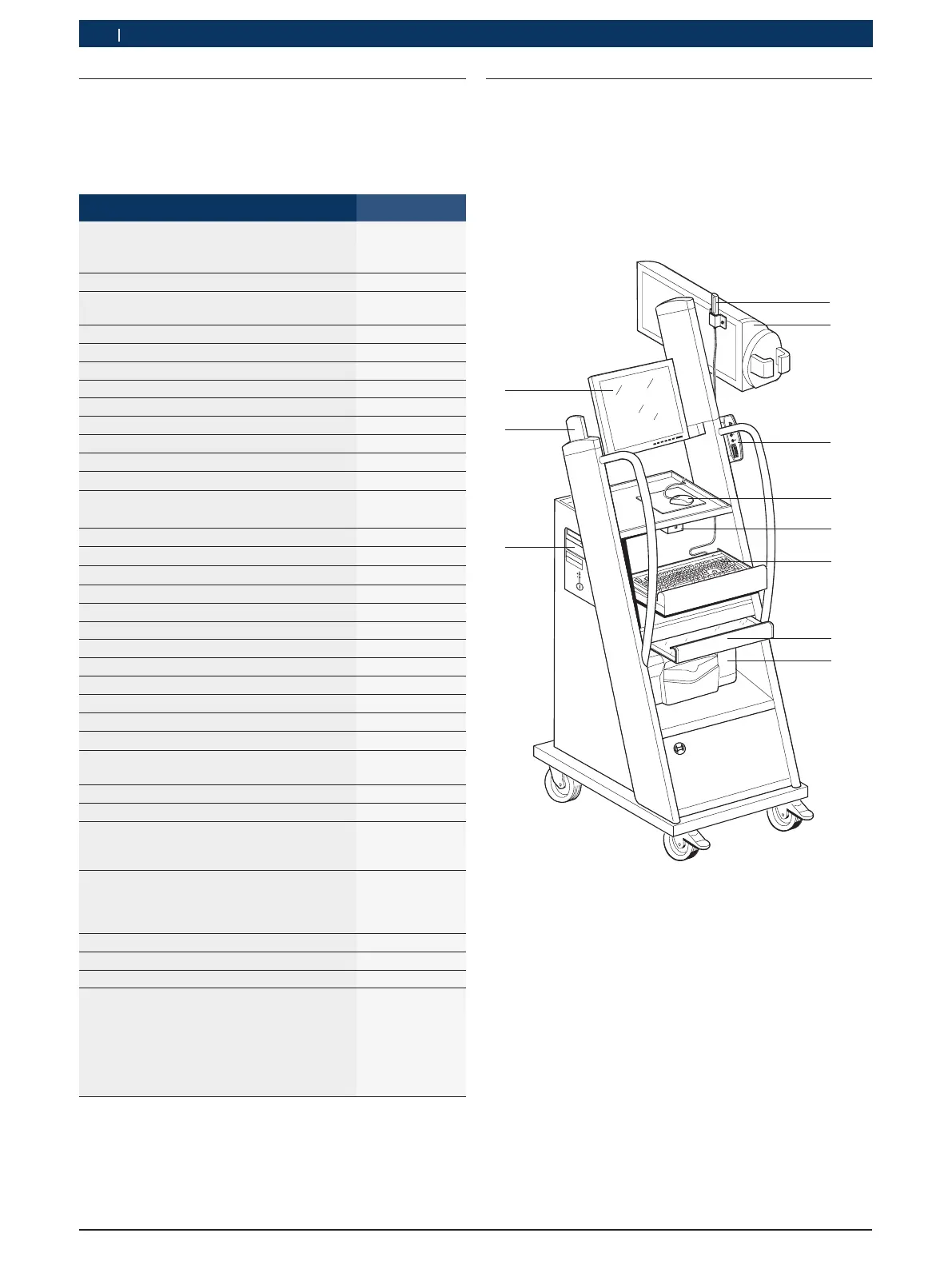

Fig. 1: Frontvy FSA 760 Edition
1 Bluetooth-USB-adapter
1)
2 Mätenhet
3 KTS-modul
1)
4 USB-mus
5 Fjärrmanövreringsmottagare
6 Tangentbord
1)
7 skrivarkåpa
8 Skrivare (PDR 377)
9 PC med DVD-het
2)
10 Fjärrmanövrering
11 Monitor
1)
delvis specialtillbehör
2)
Anvisningar beträffande datorn, se bifogad bruksanvisning
1 689 989 326.
