3.3.2 Aanzicht van achteren FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

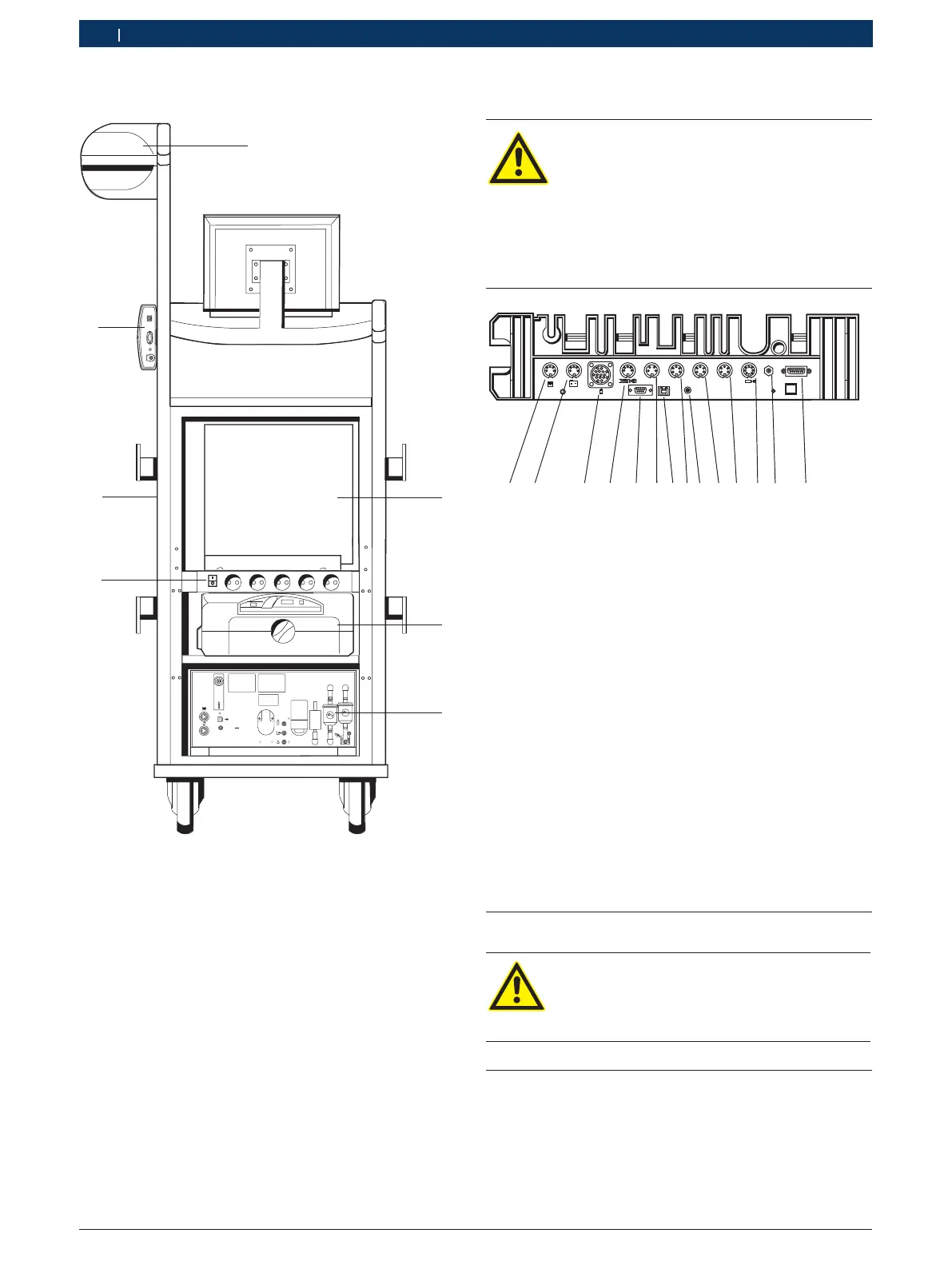

Fig. 2: Aanzicht van achteren FSA 760 Edition zonder achterwand
1 Meeteenheid
2 PC
3 Printer (PDR 377)
4 BEA 055
1)
5 AAN-/UIT-schakelaar met stekkerlijst
6 Afdekplaat
7 KTS module
1)
1)
gedeeltelijk speciale toebehoren
3.3.3 Meetkabel met spanningsverdeler
De meetkabel met spanningsverdeler (1687224300)
wordt voor spanningsmetingen tot 60VDC/30VAC/300VAC‑
peak gebruikt. Voor de meetkabel met spanningsverdeler
zijn de in de toebehorenset (1687 016 118) aanwezige
testpunten (1684485434/ ... 435) en krokodillenklemmen
(1684480403/ ... 404) als meettoebehoren bestemd. Met
de meetkabel met spanningsverdeler geen netspanningen of
soortgelijke spanningen meten.
3.3.4 Aansluitstrook FSA 760 Edition
GEVAAR – Gevaar voor elektrische schok-
ken door te hoge meetspanning!
Spanningsmetingen groter dan
60VDC/30VAC/42VACpeak met multi-meet-
leidingen CH1/CH2 leiden tot letsel, hartstil-
stand of dood door elektrische schok.
¶ Met multi‑meetleidingen CH1 / CH2geen
netspanning of soortelijke spanningen meten.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: Aansluitstrook FSA 760 Edition (van onderen)
1 Temperatuursensor
2 Aansluitleiding B+/B–
3 Primaire aansluitleiding (UNI 4)
4 Triggertang of
adapterleiding 1 684 465 513 voor klemsensor
1)
5 Seriële interface RS 232 (zonder functie)
6 Meetwaardesensor KV–
7 USB-aansluiting voor dataverbinding PC
8 Meetwaardesensor KV+
9 Spanningsvoorziening meeteenheid (netadapter)
10 Multi-meetleiding CH1 of meetkabel met spanningsverdeler
of stroomtang 30A
11 Multi-meetleiding CH2 of meetkabel met spanningsverdeler
of stroomtang 30A of stroomtang 1.000A
12 Stroboscoop
13 Luchtdrukmeting
14 Vloeistofdruksensor
1)
Bij toerentalmeting met klemsensor moet altijd de adapterleiding
1 684 465 513 (speciale toebehoren) tussen de aansluitbus
FSA 760 Edition en de aansluitleidingen voor de klemsensor wor-
den aangesloten.
3.4 Stekkerlijst
De stekkerlijst is ontworpen voor de nomi-
nale spanning 240 VAC en voor de nominale
stroom 13A. Deze waarden mogen niet
overschreden worden.
3.5 Speciale toebehoren
Informatie over speciale toebehoren, zoals b.v. voer‑
tuigspecifieke aansluitkabels, is verkrijgbaar bij uw
Bosch dealer.
