产品说明 | FSA 760 Edition | 189
3.2 供货范围
i 供货范围取决于所订购的产品类型和特殊附件，可能与下
表存在差异。
名称 订单号
FSA760Edition –
系统测试仪KTS560
防护盖
1687023667
1680591037
USB鼠标和
鼠标垫
1687023607
1987731067
遥控器（带电池） 1687246019
盖板 1685439025
触笔(2x) 1683083007
温度传感器Pkw 1687230036
触发钳 1687224957
初级连接线(UNI4) 1684462563
多用途测量线CH1 1684460258
多用途测量线CH2 1684460259
带有电位器的测量线 1687224300
1,5m长OBD诊断缆线(KTS560)
1)
1684465755
蓝色测量缆线(KTS560) 1684463950
黑色线夹 1681354035
探针(2x) 1683050050
红色探针(2x) 1684485438
电流钳1000A 1687224968
电流钳30A 1687224969
次级测量传感器 1687224973
Y转接电缆CH1/CH2 1687023356
测量传感器3xKV-（黑色） 1687224848
测量传感器3xKV+（红色） 1687224849
频闪观测仪 1687022767
连接线B+/B– 1684460195
管线 1680712234
CDCompacSoft[plus] 1687370275
DVDESI[tronic] 1987729601
1987729605
CDSystemSoftBEA-PC 1687005087
DVD（恢复盘—WIN7） 1687005130
配件组带
黑色和红色探针
黑色接线端子
1687010153
附件，带有
黑色和红色探针
黑色和红色线夹
黑色、红色、灰色适配插头
1687016118
用于低压测量的连接组件 1687010145
适用于发动机系统测试FSA760的液体压力传感器 1687430008
带电源连接线的PDR377 1687023685
使用说明书 1689979922
1689979312
1689989326
1689989223
1689989266
1689989277
1689989298
! 探针套件(1687010153)中随附的探针套件仅可用于
30V以下的测量。
3.3 仪器说明
FSA760Edition在基准型中，触摸屏,由一辆带计算机的移
动推车、打印机、键盘、鼠标、测量单元和遥控器组成。移
动推车对废气组件BEA055（汽油机）和BEA070（柴油机）
的功能扩展提供了额外空间。
3.3.1 正视图FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

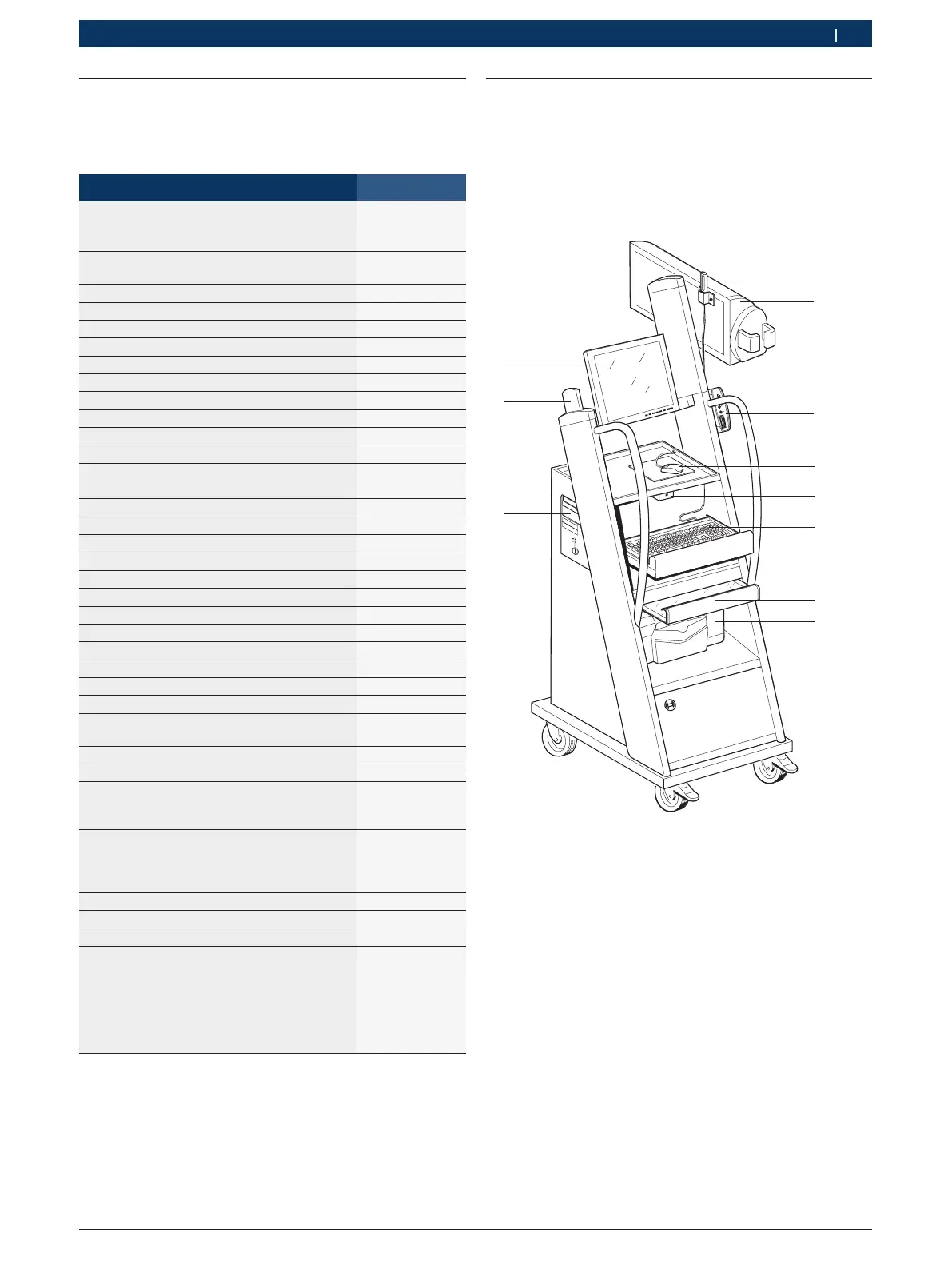

插图1: 正视图FSA760Edition
1 USB蓝牙适配器
1)
2 测量单元
3 KTS模块
1)
4 USB鼠标
5 遥控器接收器
6 键盘
1)
7 打印机盖板
8 打印机(PDR377)
9 带DVD及软盘驱动器的计算机
2)
10遥控器
11显示器
1)
 部分特殊配件
2)
计算机提示说明参见随产品附带的操作指南1689989326。
