3.2 Inkludert i leveransen
i Leveringsomfanget er avhengig av bestilt produktva‑
riant og bestilt spesialtilbehør og kan avvike fra den i
det følgende angitte listen.
Betegnelse Bestillings-
nummer
FSA 760 Edition –
Systemtester KTS 560
Beskyttelseskappe
1 687 023 667
1 680 591 037
USB‑mus og
musematte
1 687 023 607
1 987 731 067
Fjernkontroll (med batterier) 1 687 246 019
Deksel 1 685 439 025
2 tastestifter 1 683 083 004
Temperaturføler personbil 1 687 230 036
Triggertang 1 687 224 957
Primær tilkoblingsledning (UNI 4) 1 684 462 563
Multi‑måleledning CH1 1 684 460 258
Multi‑måleledning CH2 1 684 460 259
Måleledning med spenningsdeler 1 687 224 300
OBD‑diagnoseledning 1,5 m (KTS 560) 1 684 465 755
Måleledning blå / gul (KTS 560) 1 684 463 950
Krokodilleklemme svart (1x) 1 681 354 035
Testspiss (2x) 1 683 050 050
Testspiss, rød (2x) 1 684 485 438
Måleverdigiver 3 x KV‑ (svart) 1 687 224 848
Måleverdigiver 3 x KV+ (rød) 1 687 224 849
Stroboskop 1 687 022 767
Tilkoblingsledning B+/B– 1 684 460 195
Slangeledning 1 680 712 234
Strømtang 1000 A 1 687 224 968
Strømtang 30 A 1 687 224 969
Sekundærmåleverdigiver 1 687 224 973
Y‑adapterkabel CH1 / CH2 1 687 023 356
CD CompacSoft [plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery – WIN 7) 1 687 005 130
Tilbehørssett med
testspisser svart og rød
Tilkoblingsklemmer svart
1 687 010 153
Tilbehørssett med
Testspisser svart og rød
Alligatorklemmer svart og rød
Adapterplugger svart, rød og grå
1 687 016 118
Tilkoblingssett for undertrykksmåling 1 687 010 145
Væsketrykksensor 1 687 430 008
PDR 377 med nettilkoblingskabel 1 687 023 685
Driftsanvisninger 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Testspissene som er vedlagt testspissettet
(1 687 010 153) kan kun brukes ved målinger lavere
enn 30volt.
3.3 Apparatbeskrivelse
I grunnversjonen består FSA 760 Edition av et kjøretøy
med PC, touchscreen, skriver, tastatur, mus, måleen‑
het og fjernkontroll. Kjøretøyet har i tillegg plass til
funksjonsutvidelser med avgasskomponenter BEA 055
(bensin) og BEA070 (diesel).

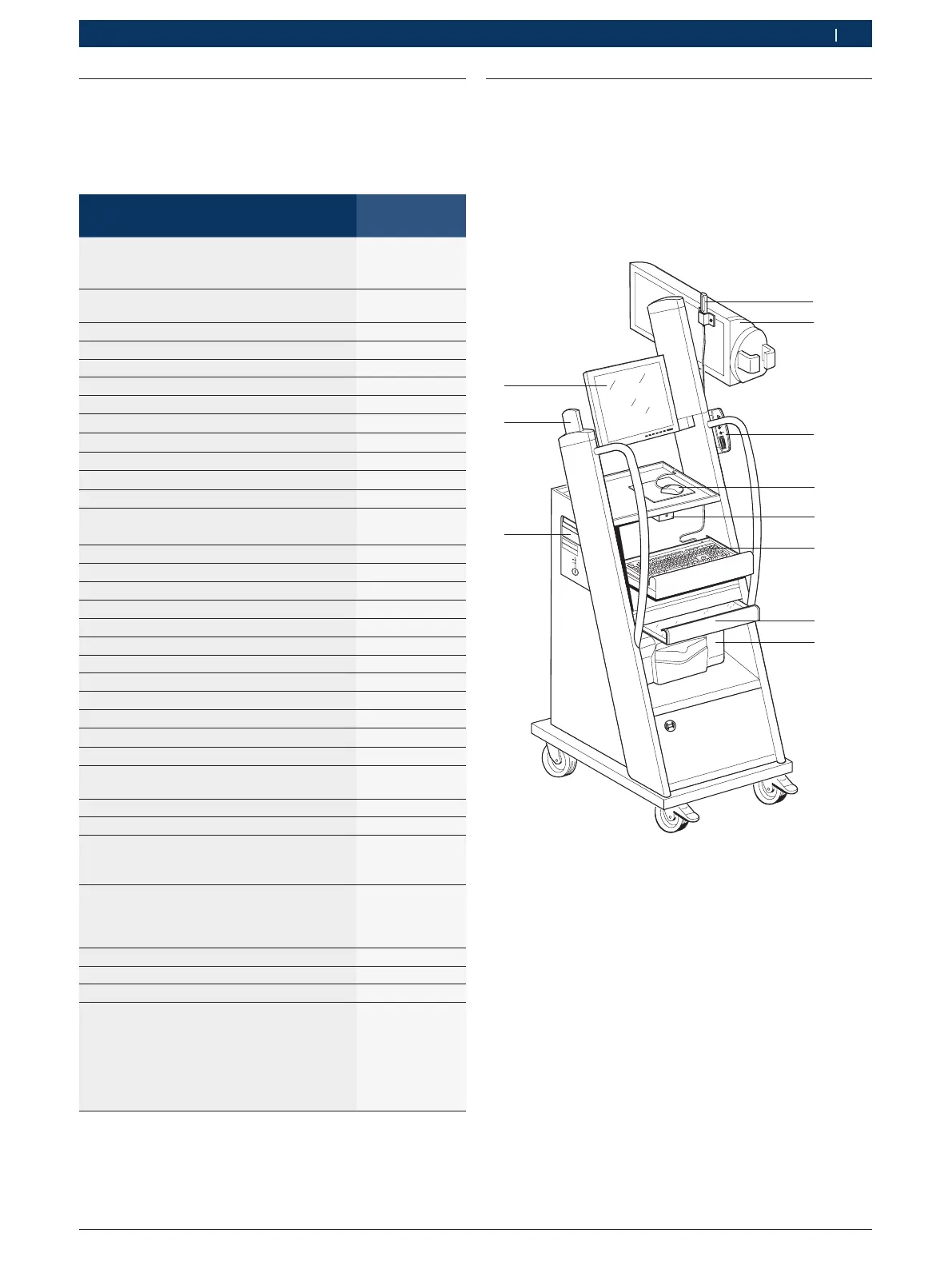

3.3.1 FSA 760 Edition sett forfra
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]
Fig. 1: FSA 760 Edition sett forfra
1 Bluetooth-USB-adapter
1)
2 Måleenhet
3 KTS-modul
1)
4 USB-mus
5 Fjernstyringsmottaker
6 Tastatur
1)
7 Skriverdeksel
8 Skriver (PDR 377)
9 PC med DVD-stasjon
2)
10 Fjernkontroll
11 Monitor
1)
delvis ekstrautstyr
2)
Henvisninger til PC-en, se vedlagte driftsanvisning
1689989326.
