3.2 Volume de entrega
i O escopo de fornecimento está dependente das va‑
riantes pedidas do produto e dos acessórios especiais
pedidos e pode ser diferente da seguinte listagem.
Designação Número de tipo
FSA 760 Edition –
Aparelho de teste do sistema KTS 560
Tampa de proteção
1 687 023 667
1 680 591 037
Controle remoto (com pilhas) 1 687 246 019
Mouse USB e
tapete de mouse
1 687 023 607
1 987 731 067
Cobertura 1 685 439 025
2 canetas táteis 1 683 083 004
Sensor da temperatura 1 687 230 036
Pinça Trigger 1 687 224 957
Cabo de ligação do primário (UNI 4) 1 684 462 563
Cabo de medição múltipla CH1 1 684 460 258
Cabo de medição múltipla CH2 1 684 460 259
Cabo de medição com divisor de tensão 1 687 224 300
Cabo de diagnóstico 1,5 m (KTS 560) 1 684 465 755
Clipe jacaré preto (1x) 1 681 354 035
Ponta de teste (2x) 1 683 050 050
Ponta de teste vermelha (2x) 1 684 485 438
Cabo de medição azul / amarelo (KTS 560) 1 684 463 950
Pinça de corrente 1000 A 1 687 224 968
Pinça de corrente 30 A 1 687 224 969
Sensor de medição secundário 1 687 224 973
Cabo adaptador Y CH1 / CH2 1 687 023 356
Sensor de medição 3 x KV– (preto) 1 687 224 848
Sensor de medição 3 x KV+ (vermelho) 1 687 224 849
Estroboscópio 1 687 022 767
Cabo de ligação B+/B– 1 684 460 195
Mangueira 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Jogo de acessórios com
Pontas de teste preto e vermelho
Terminais de ligação preto
1 687 010 153
Jogo de acessórios com
Pontas de teste preta e vermelha
Pinças de crocodilo preta e vermelha
Ficha adaptadora preta, vermelha, cinza
1 687 016 118
Jogo de peças de ligação para medição do
vácuo
1 687 010 145
Sensor da pressão do líquido 1 687 430 008
PDR 377 e cabo de ligação à rede 1 687 023 685
Manuais de instruções 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! As pontas de teste contidas no kit de pontas de
teste (1 687 010 153) só podem ser utilizadas para
medições inferiores a 30 Volt.
3.3 Descrição do aparelho
A versão básica do FSA 760 Edition é composta de um
carrinho com PC, touchscreen, impressora, teclado,
mouse, unidade de medição e controle remoto. O carri‑
nho dispõe ainda de espaço para expanção de funções
com componentes para medição de gases de escape
BEA 055 (Benzina) e BEA 070 (Diesel).

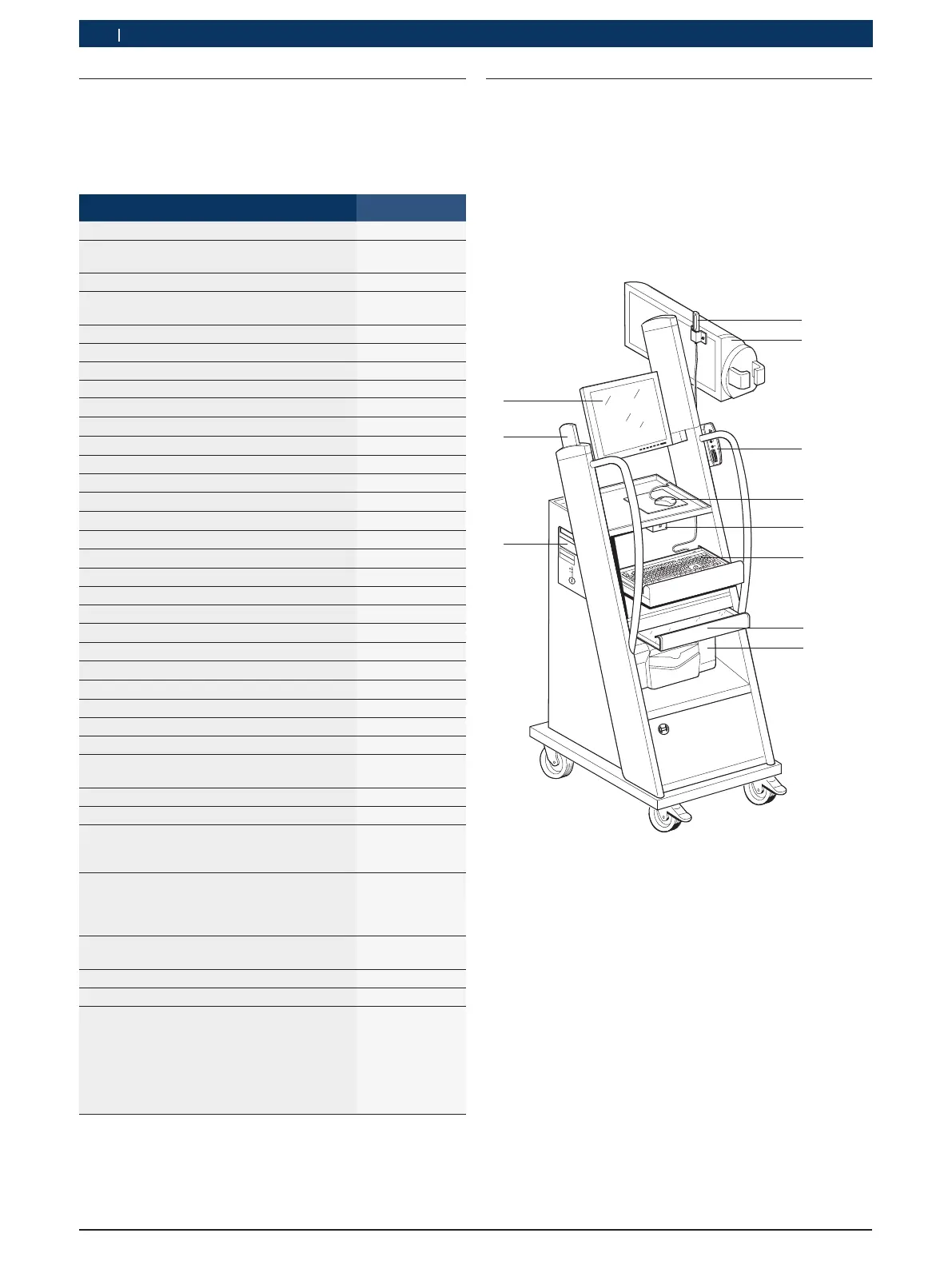

3.3.1 Vista de frente FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]
Fig. 1: Vista de frente FSA 760 Edition
1 Adaptador USB bluetooth
1)
2 Unidade de medição
3 Módulo KTS
1)
4 Mouse USB
5 Receptor de telecomando
6 Teclado
1)
7 Cobertura da impressora
8 Impressora (PDR 377)
9 PC com drive de DVD
2)
10 Controle remoto
11 Monitor
1)
em parte, acessório especial
2)
Para notas relativas ao PC, ver manual de instruções
1 689 989 326 fornecido junto.
