3.2 Zakres dostawy
i Zakres dostawy jest zależny od zamówionego warian‑
tu produktu izamówionych akcesoriów specjalnych,
imoże różnić się od poniższej listy.
Nazwa Nr katalogowy
FSA 760 Edition –
Tester systemu KTS 560
Kapturek ochronny
1 687 023 667
1 680 591 037
Mysz USB i
podkładka pod mysz
1 687 023 607
1 987 731 067
Pilot zdalnego sterowania (z bateriami) 1 687 246 019
Osłona 1 685 439 025
Rysik (2x) 1 683 083 004
Czujnik temperatury do samochodów osobowych 1 687 230 036
Kleszcze przerzutnikowe 1 687 224 957
Pierwotny przewód przyłączeniowy (UNI 4) 1 684 462 563
Przewód pomiarowy Multi CH1 1 684 460 258
Przewód pomiarowy Multi CH2 1 684 460 259
Przewód pomiarowy z dzielnikiem napięcia 1 687 224 300
Przewód diagnostyczny OBD 1,5 m (KTS560) 1 684 465 755
Przewód pomiarowy niebieski / żółty (KTS560) 1 684 463 950
Zacisk szczękowy czarny (1x) 1 681 354 035
Końcówka pomiarowa (2x) 1 683 050 050
Końcówka pomiarowa czerwona (2x) 1 684 485 438
Miernik cęgowy 1000 A 1 687 224 968
Miernik cęgowy 30 A 1 687 224 969
Czujnik wtórny 1 687 224 973
Przewód przejściowy Y CH1 / CH2 1 687 023 356
Czujnik pomiarowy 3 x KV– (czarny) 1 687 224 848
Czujnik pomiarowy 3 x KV+ (czerwony) 1 687 224 849
Stroboskop 1 687 022 767
Przewód przyłączeniowy B+/B– 1 684 460 195
Przewód elastyczny 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (z odzyskiwaniem – WIN 7) 1 687 005 130
Zestaw akcesoriów z końcówkami pomiarowy‑
mi czarnymi iczerwonymi
Zaciski przyłączeniowe czarne
1 687 010 153
Zestaw akcesoriów zawierający
Końcówki pomiarowe czarne i czerwone
Zaciski odprowadzające czarne i czerwone
Wtyki przejściowe czarne, czerwone, szare
1 687 016 118
Zestaw przyłączeniowy do pomiarów podciśnienia 1 687 010 145
Czujnik ciśnienia cieczy 1 687 430 008
PDR 377 z przewodem sieciowym 1 687 023 685
Instrukcje obsługi 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Zawarte w zestawie końcówek pomiarowych
(1 687 010 153) końcówki pomiarowe można stosować
tylko do pomiarów napięć mniejszych niż 30 V.
3.3 Opis urządzenia
FSA 760 Edition w wersji podstawowej składa się zwóz‑
ka z komputerem, ekran dotykowy, drukarki, klawiatury,
myszy, jednostki pomiarowej i pilota zdalnego stero‑
wania. Wózek posiada również dodatkowe możliwości
rozbu dowy funkcji o składniki spalin BEA 055 (silnik zza‑
płonem iskrowym) i BEA 070 (silnik wysokoprężny).

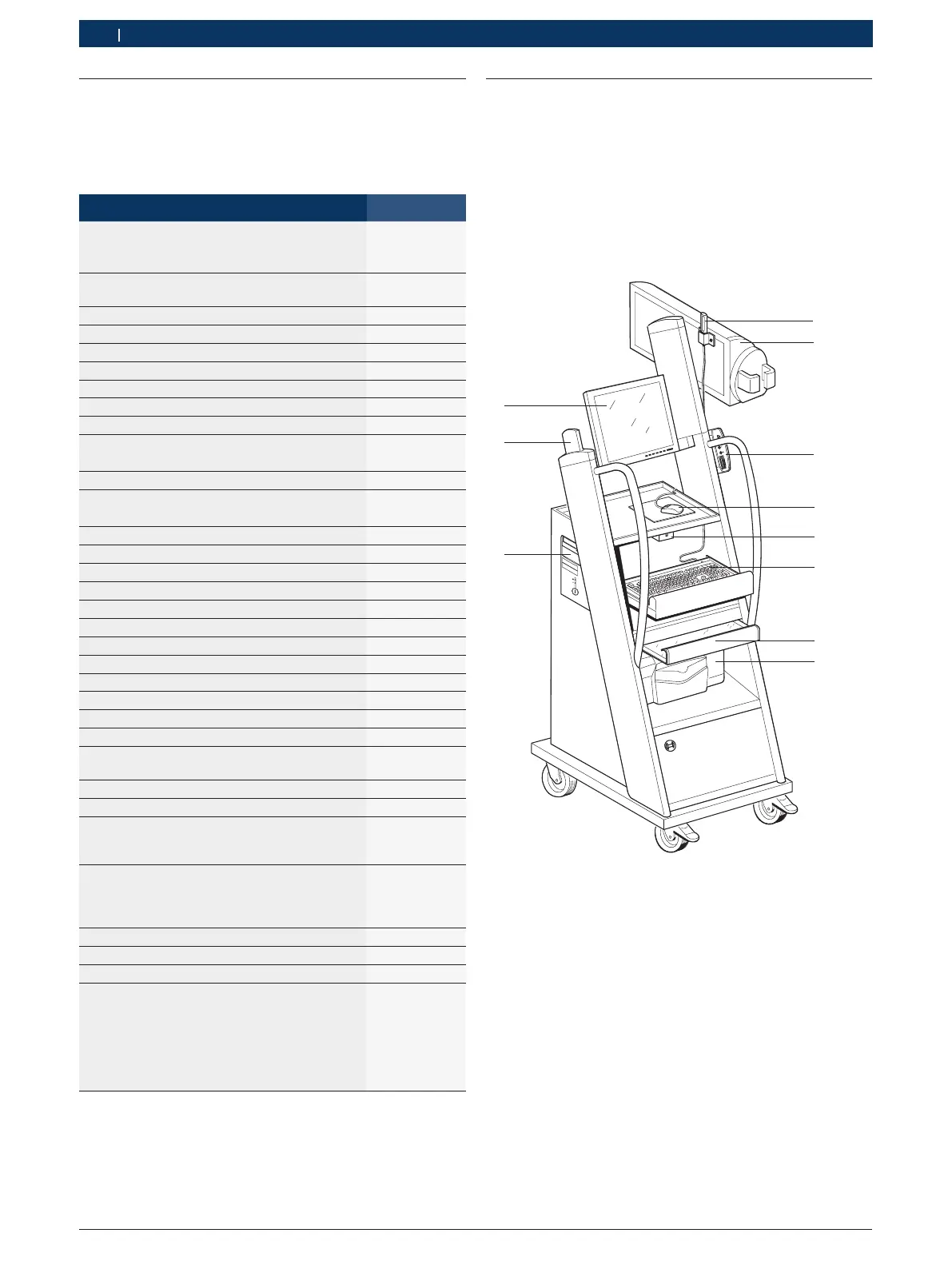

3.3.1 Widok od przodu FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]
Rys. 1: Widok od przodu FSA 760 Edition
1 Adapter Bluetooth USB
1)
2 Jednostka pomiarowa
3 Moduł KTS
1)
4 Mysz USB
5 Odbiornik zdalnego sterowania
6 Klawiatura
1)
7 Osłona drukarki
8 Drukarka (PDR 377)
9 Komputer ze stacją DVD
2)
10 Pilot zdalnego sterowania
11 Monitor
1)
Częściowo akcesoria dodatkowe
2)
Wskazówki dotyczące komputera, patrz załączona instrukcja
obsługi 1 689 989 326.
