8 | FSA 760 Edition | Produktbeschreibung

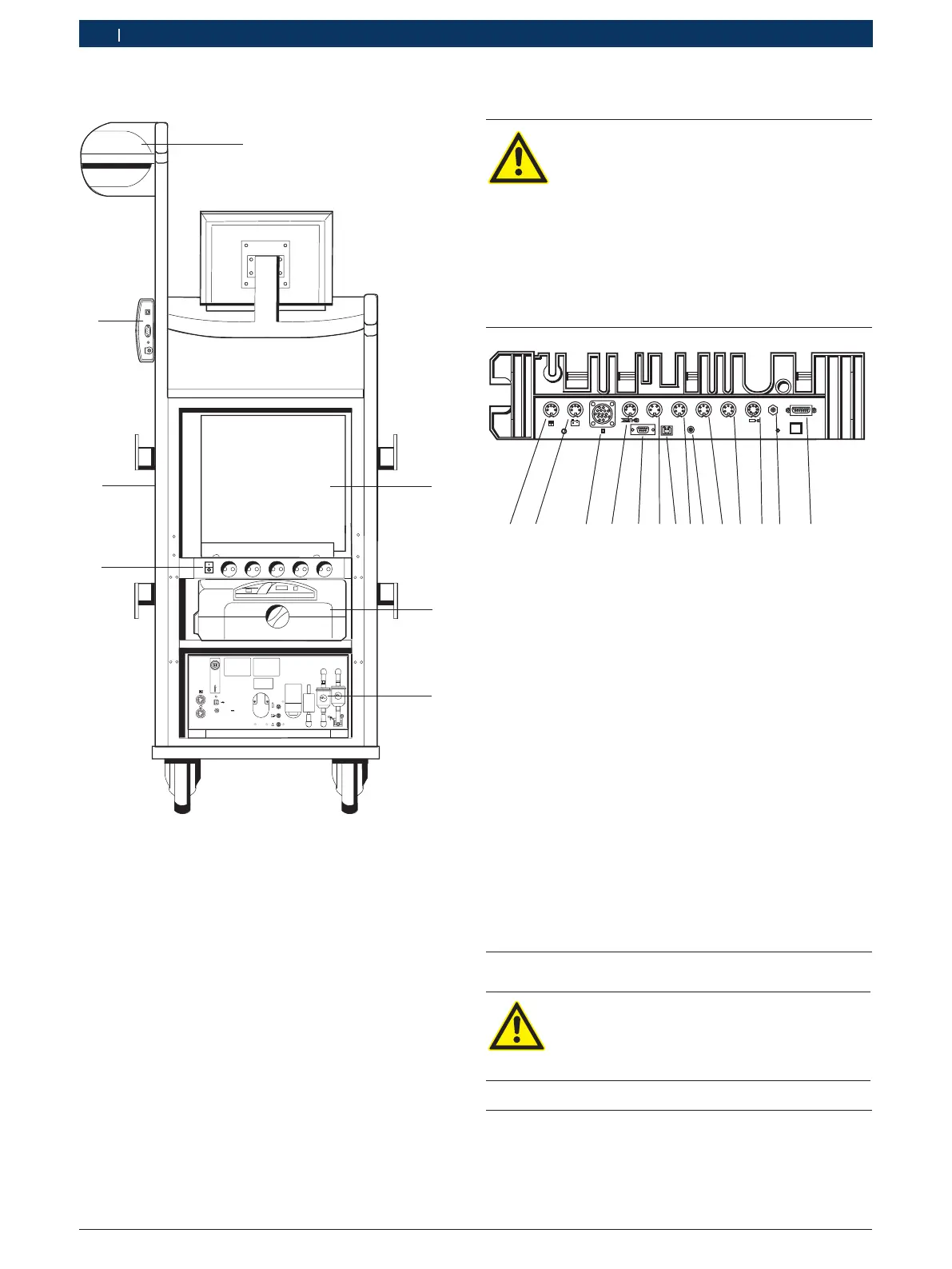

3.3.2 Rückansicht FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6
Abb. 2: Rückansicht FSA 760 Edition ohne Rückwand
1 Messeinheit
2 PC
3 Drucker (PDR 377)
4 BEA 055
1)
5 EIN- / AUS-Schalter mit Steckdosenleiste
6 Abdeckblech
7 KTS Modul
1)
1)
teilweise Sonderzubehör
3.3.3 Messleitung mit Spannungsteiler
Die Messleitung mit Spannungsteiler (1687224300) wird
für Spannungsmessungen bis 60VDC/30VAC/300VAC‑
peak verwendet. Für die Messleitung mit Spannungsteiler
sind die im Zubehörsatz (1687 016 118) befindlichen
Prüfspitzen (1684485434/ ... 435) und Abgreifklemmen
(1684480403/ ... 404) als Messzubehör vorgesehen. Mit
der Messleitung mit Spannungsteiler keine Netzspannun‑
gen oder netzähnliche Spannungen messen.
3.3.4 Anschlussleiste FSA 760 Edition
GEFAHR – Stromschlaggefahr durch zu
hohe Messspannung!
Spannungsmessungen größer
60VDC/30VAC/42VACpeak mit Multi-
Messleitungen CH1/CH2 führen zu Ver-
letzungen, Herzversagen oder Tod durch
Stromschlag.
¶ Mit Multi‑Messleitungen CH1 / CH2 keine
Netzspannungen oder netzähnliche Span‑
nungen messen.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Abb. 3: Anschlussleiste FSA 760 Edition (von unten)
1 Temperaturfühler
2 Anschlussleitung B+/B–
3 Anschlussleitung Kl. 1/Kl. 15/EST/TN/TD
4 Triggerzange oder
Adapterleitung 1 684 465 513 für Klemmgeber
1)
5 Serielle Schnittstelle RS 232 (ohne Funktion)
6 Messwertgeber KV–
7 USB-Anschluss für Datenverbindung PC
8 Messwertgeber KV+
9 Spannungsversorgung Messeinheit (Netzteil)
10 Multi-Messleitung CH1 oder Messleitung mit Spannungsteiler
oder Stromzange 30 A
11 Multi-Messleitung CH2 oder Messleitung mit Spannungsteiler
oder Stromzange 30 A oder Stromzange 1000 A
12 Stroboskop
13 Luftdruckmessung
14 Flüssigkeitsdrucksensor
1)
Bei Drehzahlmessung mit Klemmgeber muss immer die Adapter-
leitung 1 684 465 513 (Sonderzubehör) zwischen Anschluss-
buchse FSA 760 Edition und den Anschlussleitungen für den
Klemmgeber angeschlossen werden.
3.4 Steckdosenleiste
Die Steckdosenleiste ist für die Nennspan-
nung 240 VAC und für den Nennstrom 13A
ausgelegt. Diese Werte dürfen nicht über-
schritten werden.
3.5 Sonderzubehör
Informationen zum Sonderzubehör, wie z. B. fahr‑
zeugspezifische Anschlussleitungen erhalten Sie von
Ihrem Bosch Vertragshändler.
