176 | FSA 760 Edition | Ürün tarifi
3.2 Teslimat kapsamı
i Teslimat kapsamı, sipariş edilen ürün varyasyonuna
ve sipariş edilen özel aksesuarlara bağlıdır ve aşağıda
sunulan listeden farklılık gösterebilir.
Adı Sipariş numarası
FSA 760 Edition –
Sistem test cihazı KTS 560
Koruyucu başlık
1687023667
1680591037
USB fare ve
Fare altlığı
1 687 023 607
1 987 731 067
Uzaktan kumanda (piller dahil) 1 687 246 019
Kapatma başlığı 1 685 439 025
Dokunmatik kalem (3 adet) 1 683 083 004
Sıcaklık sensörü Otomobil 1 687 230 036
Trigger pensesi 1 687 224 957
Primer bağlantı kablosu (UNI 4) 1 684 462 563
Çoklu ölçme hattı CH1 1 684 460 258
Çoklu ölçme hattı CH2 1 684 460 259
Voltaj bölücülü ölçüm kablosu 1 687 224 300
OBD arıza teşhis kablosu 1,5 m (KTS 560) 1 684 465 755
Mavi / Sarı ölçüm kablosu (KTS 560) 1 684 463 950
Siyah tutucu kıskaç 1681354035
Kontrol ucu (2adet) 1683050050
Kırmızı kontrol ucu (2adet) 1684485438
Akım pensesi 1000 A 1 687 224 968
Akım pensesi 30 A 1 687 224 969
İkincil ölçüm değeri enkoderi 1 687 224 973
Y adaptör hattı CH1 / CH2 1 687 023 356
Ölçüm değeri vericisi 3 x KV– (siyah) 1 687 224 848
Ölçüm değeri vericisi 3 x KV+ (kırmızı) 1 687 224 849
Stroboskop 1 687 022 767
Bağlantı hattı B+/B– 1 684 460 195
Hortum hattı 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery – WIN 7) 1 687 005 130
Aksesuar seti
Siyah ve kırmızı test uçları
Siyah bağlantı klemensleri
1 687 010 153
Aksesuar seti
Siyah ve kırmızı test uçları
Siyah ve kırmızı tutucu kıskaçlar
Siyah, kırmızı, gri adaptör soketi
1 687 016 118
Vakum ölçümü için bağlantı seti 1 687 010 145
Sıvı basıncı sensörü 1 687 430 008
Şebeke bağlantı kablolu PDR 377 1 687 023 685
İşletme kılavuzları 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Kontrol uçları setinde (1 687 010 153) bulunan
kontrol uçları sadece 30 Volt altında ölçümler için
kullanılabilir.
3.3 Cihaz tarifi
FSA 760 Edition ünitesi, temel versiyonda PC, dokun‑
matik ekran, yazıcı, klavye, ölçme ünitesi ve uzaktan
kumanda donanmlı bir tekerlekli arabadan ibarettir.
Tekerlekli araba, BEA 055 (benzin) ve BEA 070 (dizel)
egzoz gazı bileşenlerini kapsayan işlev genişletmeleri
için ek yer sunar.
3.3.1 FSA 760 Edition önden görünümü
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

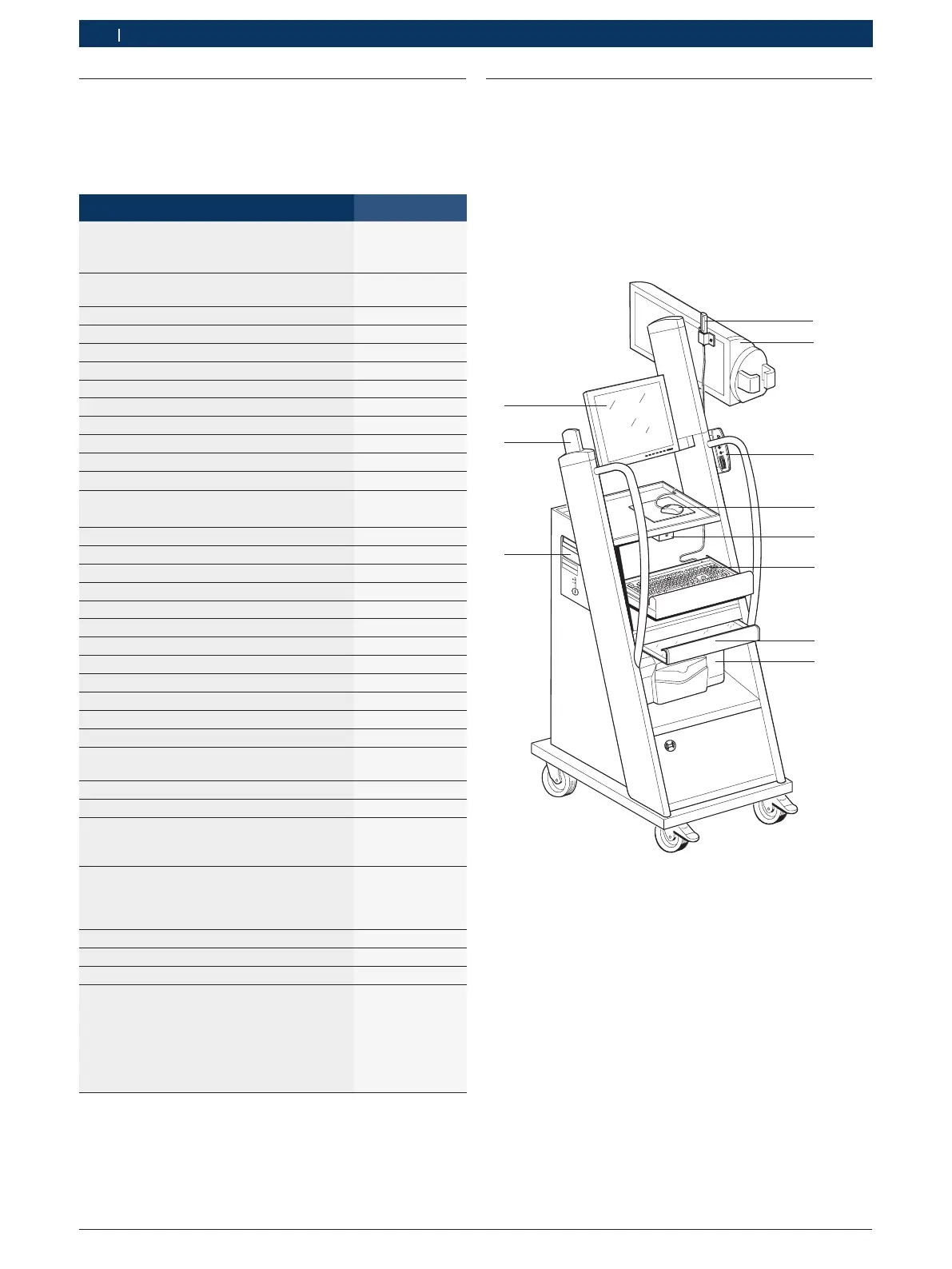

Şek. 1: FSA 760 Edition önden görünümü
1 Bluetooth USB adaptörü
1)
2 Ölçüm ünitesi
3 KTS modülü
1)
4 USB fare
5 Uzaktan kumanda alıcısı
6 Klavye
1)
7 Yazıcı kapağı
8 Yazıcı (PDR 377)
9 DVD sücüsü olan PC
2)
10 Uzaktan kumanda
11 Monitör
1)
Kısmen özel aksesuar
2)
Masaüstü bilgisayar (PC) ile ilgili bilgiler için ekteki işletme
kılavuzuna (1 689 989 326) bakınız.
