Descrição do produto | FSA 760 Edition | 99
3.3.2 Vista de trás FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

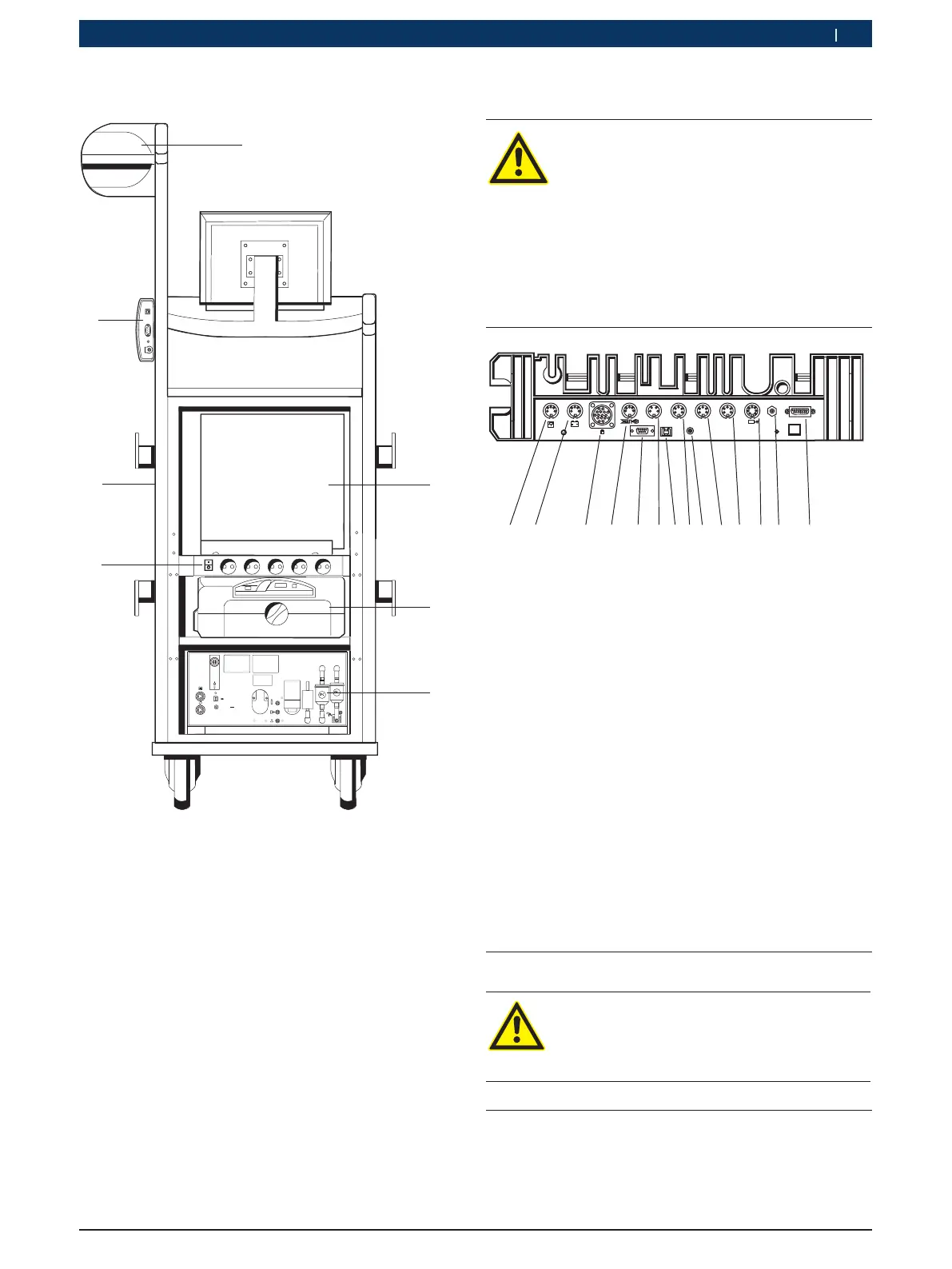

Fig. 2: Vista de trás FSA 760 Edition sem painel traseiro
1 Unidade de medição
2 PC
3 Impressora (PDR 377)
4 BEA 055
1)
5 Interruptor para LIGAR/DESLIGAR com bloco de tomadas
6 Chapa de cobertura
7 Módulo KTS
1)
1)
em parte, acessório especial
3.3.3 Cabo de medição com divisordetensãoxxx
O cabo de medição com divisor de tensão
(1687224300) é utilizado para medições de tensão
até 60VDC/30VAC/300VACpeak. Para o cabo de me‑
dição com divisor de tensão estão previstas como aces‑
sórios de medição as pontas de teste (1684485434/
... 435) e pinças de crocodilo (1684480403/ ... 404)
contidas no jogo de acessórios (1687 016 118). Não
medir tensões de rede ou semelhantes com o cabo de
medição com divisor de tensão.
3.3.4 Painel de ligações FSA 760 Edition
PERIGO – Perigo de descarga elétrica devi-
do a tensão de medição muito alta!
As medições de tensão acima de
60VDC/30VAC/ 42VACpeak com os cabos
de medição múltipla CH1/CH2 causam feri-
mentos, falha cardíaca ou morte por descar-
ga elétrica.
¶ Não medir tensões de rede ou semelhan‑
tes com os cabos de medição múltipla
CH1 / CH2.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: Painel de ligações FSA 760 Edition (de baixo)
1 Sensor de temperatura
2 Cabo de ligação B+/B–
3 Cabo de ligação do primário (UNI 4)
4 Pinça Trigger ou cabo adaptador 1 684 465 513 para sensor
tipo pinça
1)
5 Porta serial RS 232 (sem função)
6 Sensor de medição KV–
7 Conexão USB para ligação de dados PC
8 Sensor de medição KV+
9 Alimentação de tensão unidade de medição (alimentador)
10 Cabo de medição múltipla CH1 ou cabo de medição com divisor
de tensão ou pinça de corrente 30 A
11 Cabo de medição múltipla CH2 ou cabo de medição com divisor
de tensão ou pinça de corrente 30 A ou pinça de corrente 1000A
12 Estroboscópio
13 Medição da pressão do ar
14 Sensor de pressão de fluidos
1)
No caso de medição das rotações com sensor tipo pinça, o cabo
adaptador 1 684 465 513 (acessórios especiais) tem de ser
sempre ligado entre a conexão FSA 760 Edition e os cabos de
ligação para o sensor tipo pinça.
3.4 Bloco de tomadas
O bloco de tomadas é concebido para a
tensão nominal de 240 VAC e a corrente no-
minal de 13A. Estes valores não devem ser
ultrapassados.
3.5 Acessórios especiais
Para obter mais informações sobre os acessórios es‑
peciais, como por ex. cabos de ligação específicos do
veículo, consulte o seu agente Bosch.
