3.3.2 Näkymä takaa FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

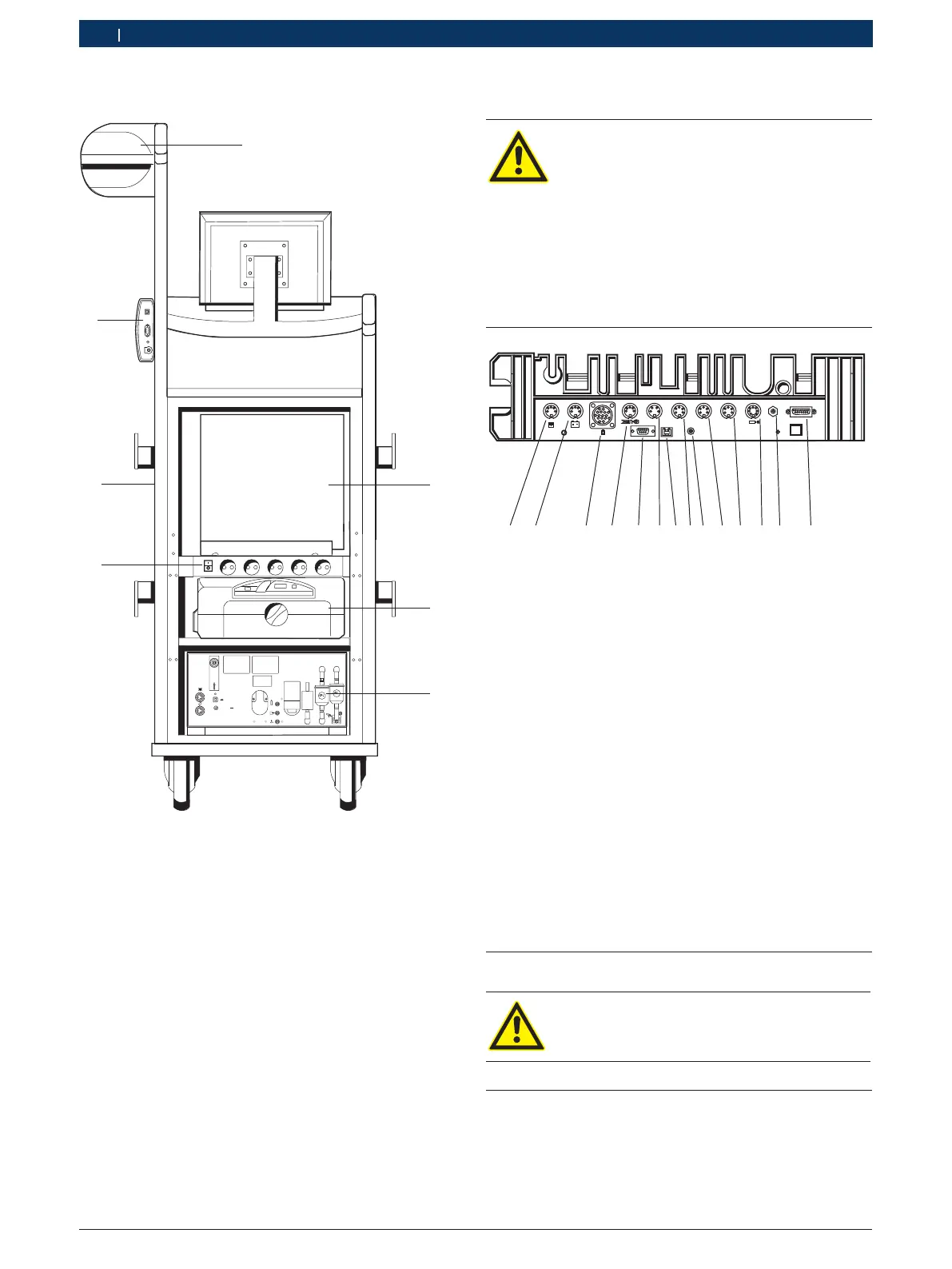

Fig. 2: FSA 760 Edition takaa takapaneeli irrotettuna
1 Mittausyksikkö
2 PC
3 Tulostin (PDR 377)
4 BEA 055
1)
5 ON-/OFF-kytkin ja pistorasiat
6 Peitelevy
7 KTS-moduuli
1)
1)
osaksi erikoisvaruste
3.3.3 Mittajohto, jossa jännitteenvakain
Jännitteenvakaimella varustettua mittajohtoa
(1687224300) käytetään jännittemittauksiin jännit‑
tearvoihin 60V DC/30V AC/300V ACpeak saakka. Jän‑
nitteenvakaimella varustettuun mittajohtoon kuuluvat
mittaustarvikkeina lisävarustesarjaan (1687 016 118)
sisältyvät mittapiikit (1684485434/ ... 435) ja hau‑
enleuat (1684480403/ ... 404). Jännitteenvakaimella
varustetulla mittajohdolla ei saa mitata myöskään verk‑
ko‑ tai verkonläheisiä jännitteitä.
3.3.4 Liitännät FSA 760 Edition
VAARA – Sähköiskun vaara, varo korkeaa
mittausjännitettä!
Yli 60voltin DC/30voltin AC/42voltin AC-
peak jännitteiden mittaukset yleismittajoh-
doilla CH1/CH2 johtavat vammoihin, sydä-
men toimintahäiriöihin tai jopa kuolemaan
sähköiskun seurauksena.
¶ Yleismittajohdoilla CH1/CH2 ei saa mi‑
tata myöskään verkko‑ tai verkonläheisiä
jännitteitä.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: FSA 760 Edition-testauslaitteen liitännät (alhaalta)
1 Lämpötunnistin
2 Liitäntäjohto B+/B–
3 Ensiöliitäntäjohto (UNI 4)
4 Tahdistuspihti tai
adapterijohto 1 684 465 513 puristusanturiin
1)
5 RS 232 -sarjaliitäntä (ilman toimintoa)
6 Mitta-anturi KV–
7 USB-liitäntä tietokonetta varten
8 Mitta-anturi KV+
9 Mittausyksikön jänniteliitäntä (verkkolaite)
10 Yleismittajohto CH1 tai jännitteenvakaimella varustettu mittajoh-
to tai 30ampeerin virtapihti
11 Yleismittajohto CH2 tai jännitteenvakaimella varustettu mittajoh-
to tai 30ampeerin virtapihti tai 1000 ampeerin virtapihti
12 Stroboskooppi
13 Ilmanpaineen mittaus
14 Nestepaineen tunnistin
1)
Kun pyörintänopeutta mitataan puristusanturilla, adapteri-
johto 1 684 465 513 (erikoisvarusteet) on aina liitettävä
FSA 760 Edition-laiteliitännän ja puristusanturin liitäntäjohtojen
väliin.
3.4 Réglette multiprises
Pistorasialista on suunniteltu jännitteeseen
240 VAC ja nimellisvirtaan 13A. Näitä arvoja
ei saa ylittää.
3.5 Erikoisvarusteet
Lisävarusteita, kuten merkkikohtaisia liitäntäjohtoja voi
tiedustella Bosch‑tavarantoimittajalta.
