34 | FSA 760 Edition | Description du produit
3.3.2 Vue de l’arrière FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

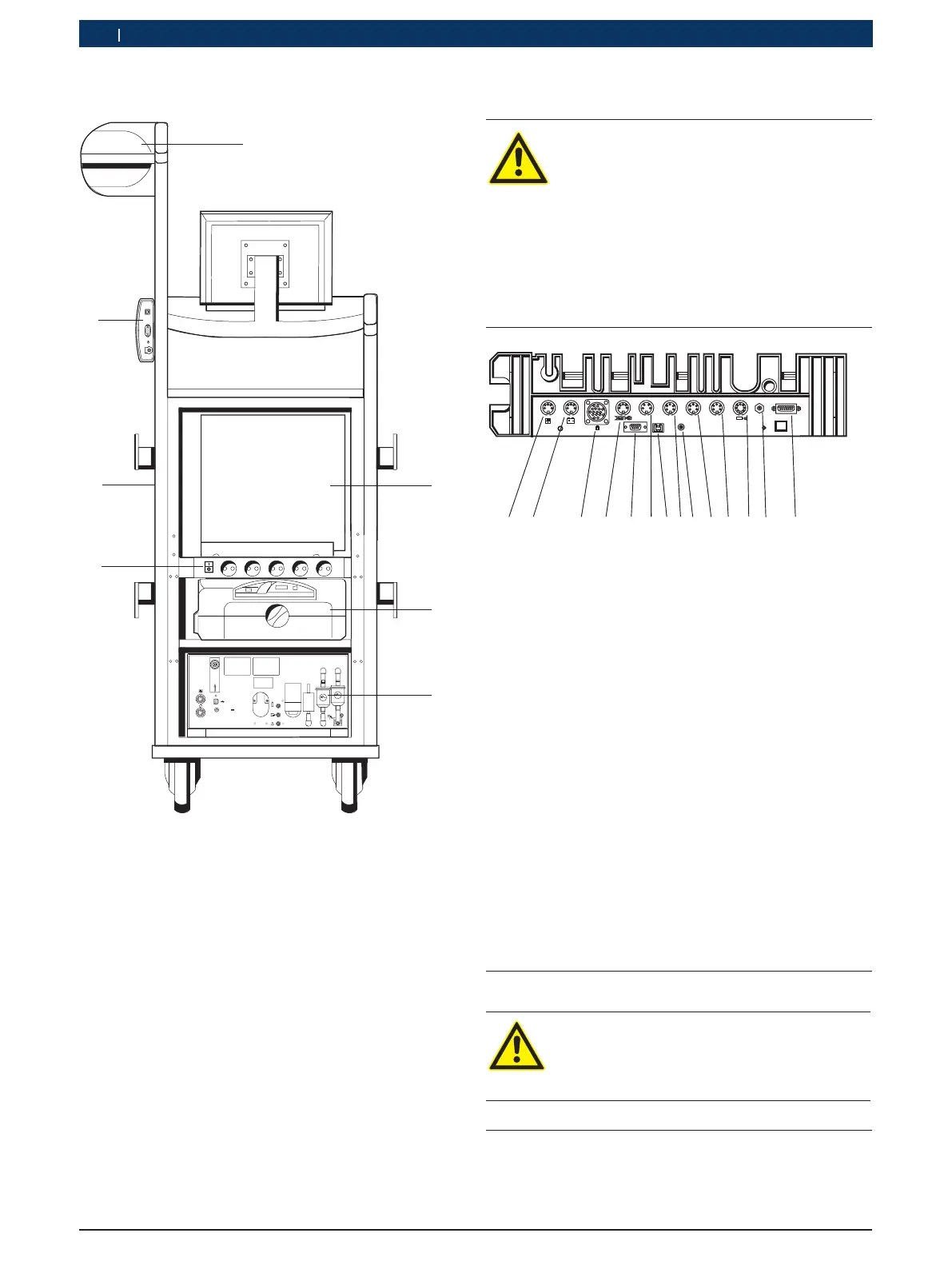

Fig. 2: vue de l’arrière FSA 760 Edition sans paroi arrière
1 Unité métrologique
2 PC
3 Imprimante (PDR 377)
4 BEA 055
1)
5 Interrupteur MARCHE/ARRET avec réglette de prises
6 Tôle de recouvrement
7 Module KTS
1)
1)
en partie avec des accessoires spéciaux
3.3.3 Câble de mesure avec diviseur detensionxxx
Le câble de mesure avec diviseur de tension
(1687224300) est utilisé pour des mesures de
tension jusqu'à 60VDC/30VAC/300VACpeak. Pour
les câbles de mesure avec diviseurs de tension, les
accessoires de mesure suivants sont prévus dans le
jeu d'accessoires (1687016118): les pointes d'essai
(1684485434/ ... 435) et les bornes de raccordement
(1684480403/ ... 404). Ne pas utiliser le câble de
mesure avec diviseur de tension pour mesurer des ten‑
sions secteur ou des tensions similaires.
3.3.4 Réglette de connexion FSA 760 Editionxxx
DANGER – Danger d’électrocution par une
tension de mesure trop élevée !
Avec les câbles de mesures Multi CH1/
CH2, mesurer des tensions supérieures à
60VDC/30VAC/42VACpeak risque d'entraî-
ner des blessures, des défaillances car-
diaques ou la mort par électrocution.
¶ Ne pas utiliser les câbles de mesure Multi
CH1 / CH2 pour mesurer des tensions
secteur ou des tensions similaires.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: réglette de connexion FSA 760 Edition (du dessous)
1 Capteur de température
2 Câble de connexion B+ / B–
3 Câble de raccordement primaire (UNI 4)
4 Pince d’amorçage ou câble adaptateur 1 684 465 513 pour
transmetteur de régime
1)
5 Interface série RS 232 (sans fonction)
6 Transmetteur de valeurs mesurées KV–
7 Raccord USB pour transmission des données PC
8 Transmetteur de valeurs mesurées KV+
9 Alimentation en tension unité métrologique
(bloc d’alimentation secteur)
10 Câble de mesure Mutli CH1 ou câble de mesure avec diviseur de
tension ou pince ampèremétrique 30A
11 Câble de mesure Multi CH2 ou câble de mesure avec diviseur
de tension ou pince ampèremétrique 30A ou pince ampèremé-
trique 1000A
12 Stroboscope
13 Mesure de pression d’air
14 Capteur de pression de liquide
1)
Lors de la mesure de régime avec le transmetteur de régime, le
câble adaptateur 1 684 465 513 (accessoires spéciaux) doit tou-
jours être raccordé entre la douille de connexion FSA 760 Edition
et les câbles de connexion du transmetteur de régime.
3.4 Réglette multiprises
La réglette multiprises est conçue pour la
tension nominale de 240 VAC et pour le cou-
rant nominal de 13A. Ces valeurs ne doivent
pas être dépassées.
3.5 Accessoires spéciaux
Pour plus d'informations sur les accessoires spéciaux
tels que les câbles de raccordement spécifiques aux
véhicules, veuillez consulter votre revendeur Bosch.
