3.3.2 Pohled zezadu FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

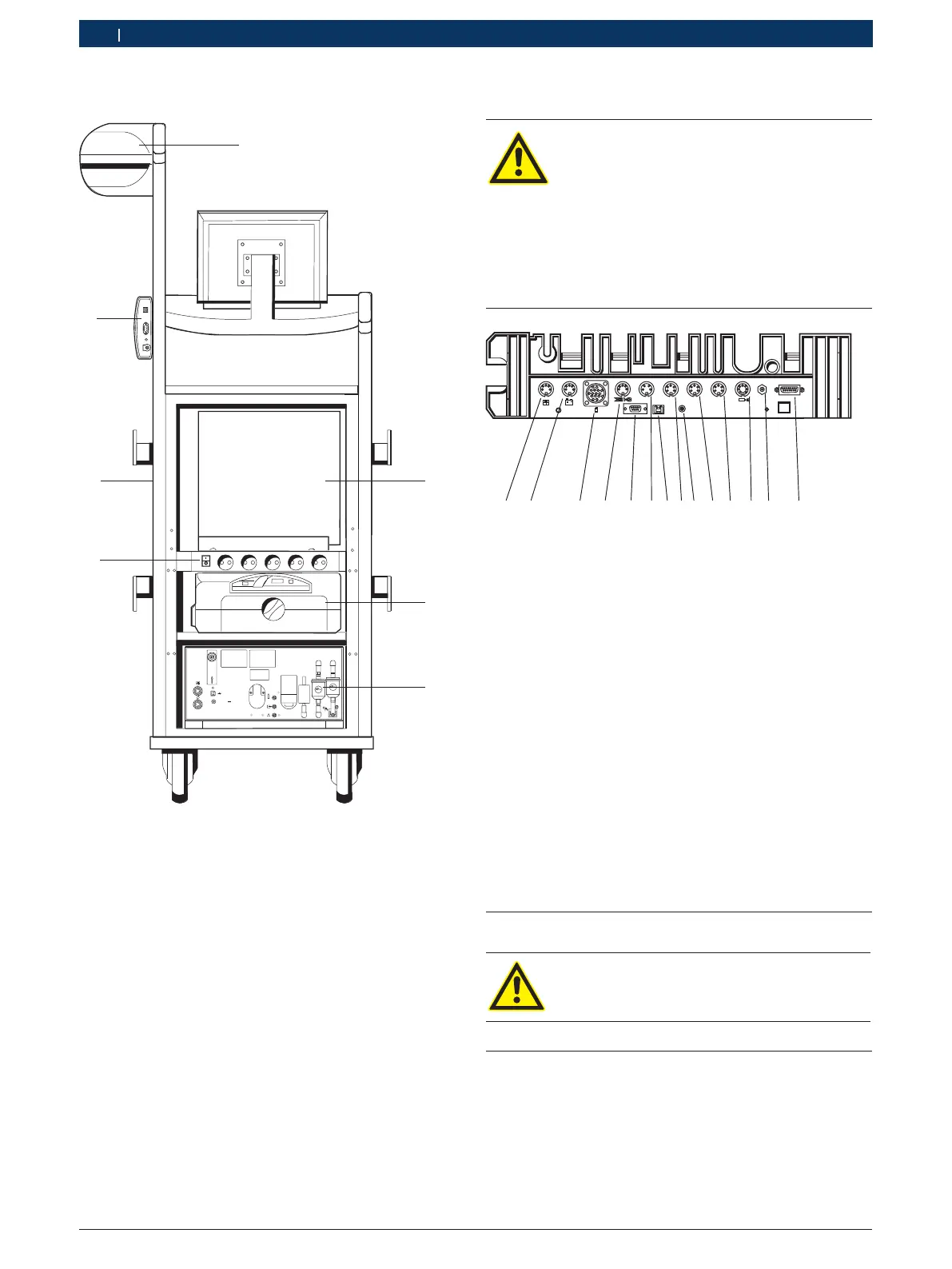

Obr. 2: Pohled zezadu na FSA 760 Edition bez zadní stěny
1 Měřicí jednotka
2 Počítač
3 Tiskárna (PDR 377)
4 BEA 055
1)
5 Spínač ZAPNUTO/VYPNUTO se zásuvkovou lištou
6 Krycí plech
7 Modul KTS
1)
1)
Případné zvláštní příslušenství
3.3.3 Měřicí vedení s děličem napětí
Měřicí vedení s děličem napětí (1687224300) se používá
pro měření napětí do 60VDC/30VAC/300VACpeak. Pro
měřicí vedení s děličem napětí jsou určeny v sadě příslušen‑
ství (1687 016 118) obsažené zkoušečky (1684485434/
... 435) a snímací svorky (1684480403/ ... 404) jako měřicí
příslušenství. Pomocí měřicích vedení s děličem napětí ne‑
měřte síťová nebo jim podobná napětí.
3.3.4 Připojovací lišta FSA 760 Edition
NEBEZPEČÍ – nebezpečí úrazu elektrickým
proudem v důsledku vysokého měřicího napětí!
Měření napětí vyššího než
60VDC/30VAC/42VACpeak pomocí mul-
tifunkčních měřicích vedení CH1/CH2 způ-
sobuje poranění, selhání srdce nebo smrt
zasažením el. proudem.
¶ Pomocí multifunkčních měřicích vedení CH1/
CH2 neměřte síťová nebo jim podobná napětí.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Obr. 3: Připojovací lišta FSA 760 Edition (zespodu)
1 Teplotní snímač
2 Připojovací vedení B+/B–
3 Připojovací vedení primáru (UNI4)
4 Spouštěcí kleště nebo
adaptérové vedení 1 684 465 513 pro svorkový snímač
1)
5 Sériové rozhraní RS232 (bez funkce)
6 Měřicí snímač KV–
7 Přípojka USB pro datové spojení s PC
8 Měřicí snímač KV+
9 Napájení měřicí jednotky (síťový zdroj)
10 Multifunkční měřicí vedení CH1 nebo měřicí vedení s děličem
napětí nebo proudové kleště 30 A
11 Multifunkční měřicí vedení CH2 nebo měřicí vedení s děličem
napětí nebo proudové kleště 30 A nebo proudové kleště 1000 A
12 Stroboskop
13 Měření tlaku vzduchu
14 Snímač tlaku kapaliny
1)
Při měření otáček pomocí svorkového snímače musí být vždy při-
pojeno adaptérové vedení 1 684 465 513 (zvláštní příslušenství)
mezi připojovací zásuvku FSA 760 Edition a připojovací vedení
pro svorkový snímač.
3.4 Zásuvková lišta
Zásuvková lišta je dimenzována pro jmeno-
vité napětí 240 VAC a jmenovitý proud 13A.
Tyto hodnoty nesmí být překročeny.
3.5 Zvláštní příslušenství
Informace o zvláštním příslušenství, např. o připojo‑
vacích vedeních specifických pro vozidlo, získáte u
smluvního prodejce Bosch.
