| 1 689 989 298 2017-03-08 Robert Bosch GmbH
60 | FSA 760 Edition | Descrizione prodotto
3.3.2 Vista posteriore di FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

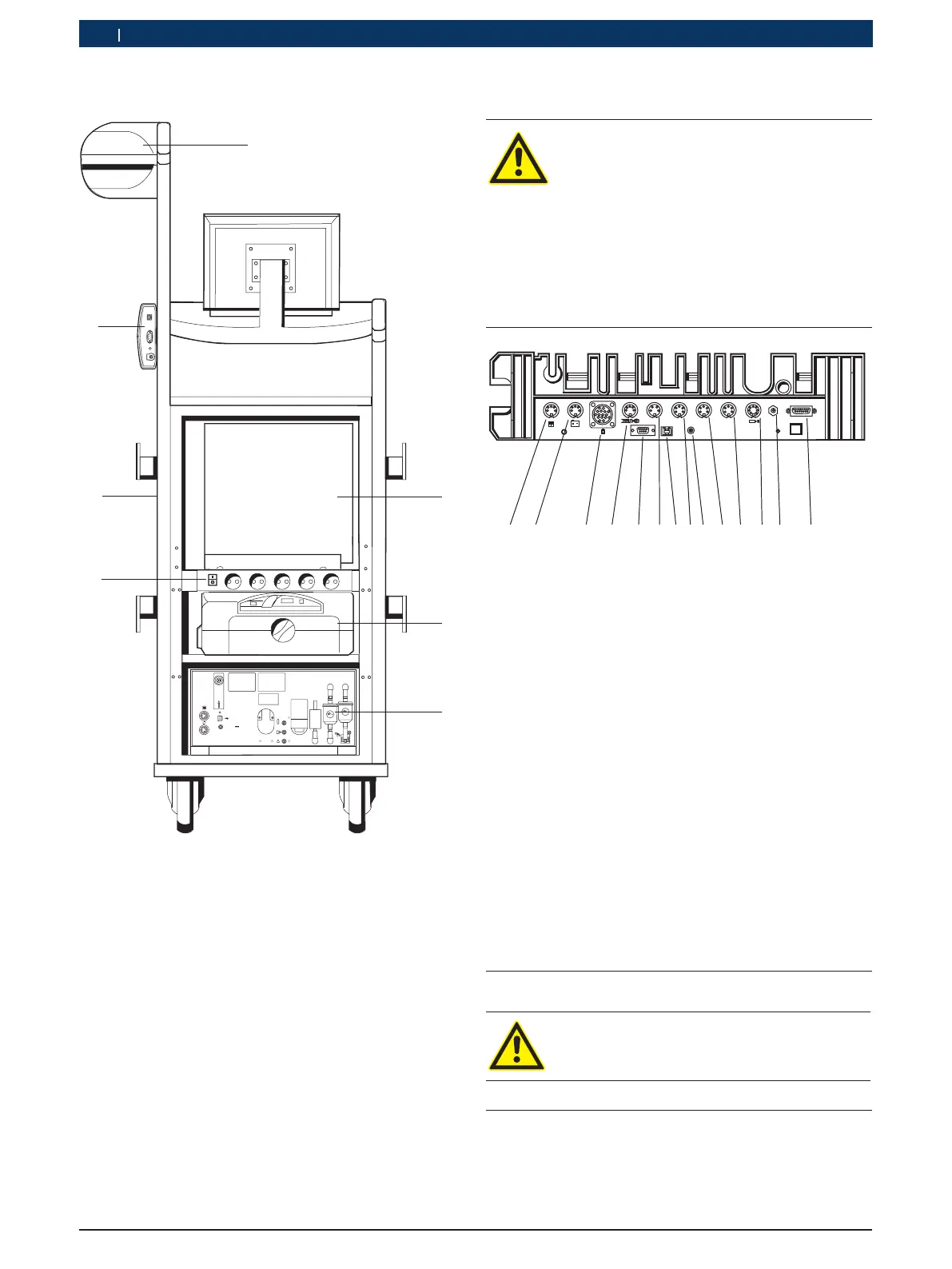

Fig. 2: vista posteriore di FSA 760 Edition senza pannello posteriore
1 Unità di misurazione
2 PC
3 Stampante (PDR 377)
4 BEA 055
1)
5 Interruttore ON/OFF con presa multipla
6 Lamiera di copertura
7 Modulo KTS
1)
1)
accessori speciali a parte
3.3.3 Cavo di misurazione con ripartitoreditensione
Il cavo di misurazione con ripartitore di tensione
(1687224300) viene utilizzato per misurazioni di tensioni
fino a 60V DC/30V AC/300V ACpeak. Per il cavo di misu‑
razione con ripartitore di tensione sono previsti come ac‑
cessori di misurazione le punte di prova (1684485434/ ...
435) e i morsetti a pinza (1684480403/ ... 404) contenuti
nel kit di accessori (1687 016 118). Non misurare tensioni
di rete o tensioni di entità simili con il cavo di misura zione
con ripartitore di tensione.
3.3.4 Blocco connettori di FSA 760 Edition
PERICOLO – rischio di scosse elettriche dovu-
te ad una tensione di misurazione eccessiva!
Misurazioni di tensioni superiori a 60V
DC/30V AC/42V ACpeak con i cavi di misu-
razione multipla CH1 / CH2 possono causare
lesioni, arresto cardiaco e persino la morte
per folgorazione.
¶ Con i cavi di misurazione multipla
CH1 / CH2 non misurare tensioni di rete
otensioni di entità simili.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: blocco connettori di FSA 760 Edition (dal basso)
1 Sensore temperatura
2 Cavo di collegamento B+/B–
3 Cavo di collegamento primario (UNI 4)
4 Pinza di sblocco o
cavo adattatore 1 684 465 513 per trasduttore a innesto
1)
5 Interfaccia seriale RS 232 (senza funzione)
6 Trasduttore di misura KV–
7 Porta USB per collegamento dati PC
8 Trasduttore di misura KV+
9 Alimentazione di tensione unità di misurazione (alimentatore)
10 Cavo di misurazione multipla CH1 o cavo di misurazione con
ripartitore di tensione o pinza amperometrica da 30 A
11 Cavo di misurazione multipla CH2 o cavo di misurazione con
ripartitore di tensione o pinza amperometrica da 30 A o pinza
amperometrica da 1000 A
12 Stroboscopio
13 Misurazione pressione dell’aria
14 Sensore pressione liquido
1)
In caso di misurazione del numero di giri con il trasduttore a in-
nesto occorre collegare sempre il cavo adattatore 1684465513
(accessori speciali) tra la presa di FSA 760 Edition e i cavi di
collegamento per il trasduttore a innesto.
3.4 Pannello prese
La presa multipla è strutturata per la tensio-
ne nominale di 240VAC e per la corrente no-
minale da 13A. Non superare questi valori.
3.5 Accessori speciali
Per informazioni sugli accessori speciali, come ad es.
cavi di raccordo specifici dei veicoli, rivolgersi al pro‑
prio rivenditore Bosch.
it
