Bosch FSA 760 - Widok Z Tyłu FSA 760 Edition; PrzewóD Pomiarowy Z Dzielnikiem Napięcia; Listwa Przyłączeniowa FSA 760 Edition; Listwa Zasilająca

| 1 689 989 298 2017-03-08Robert Bosch GmbH
Opis produktu | FSA 760 Edition | 151

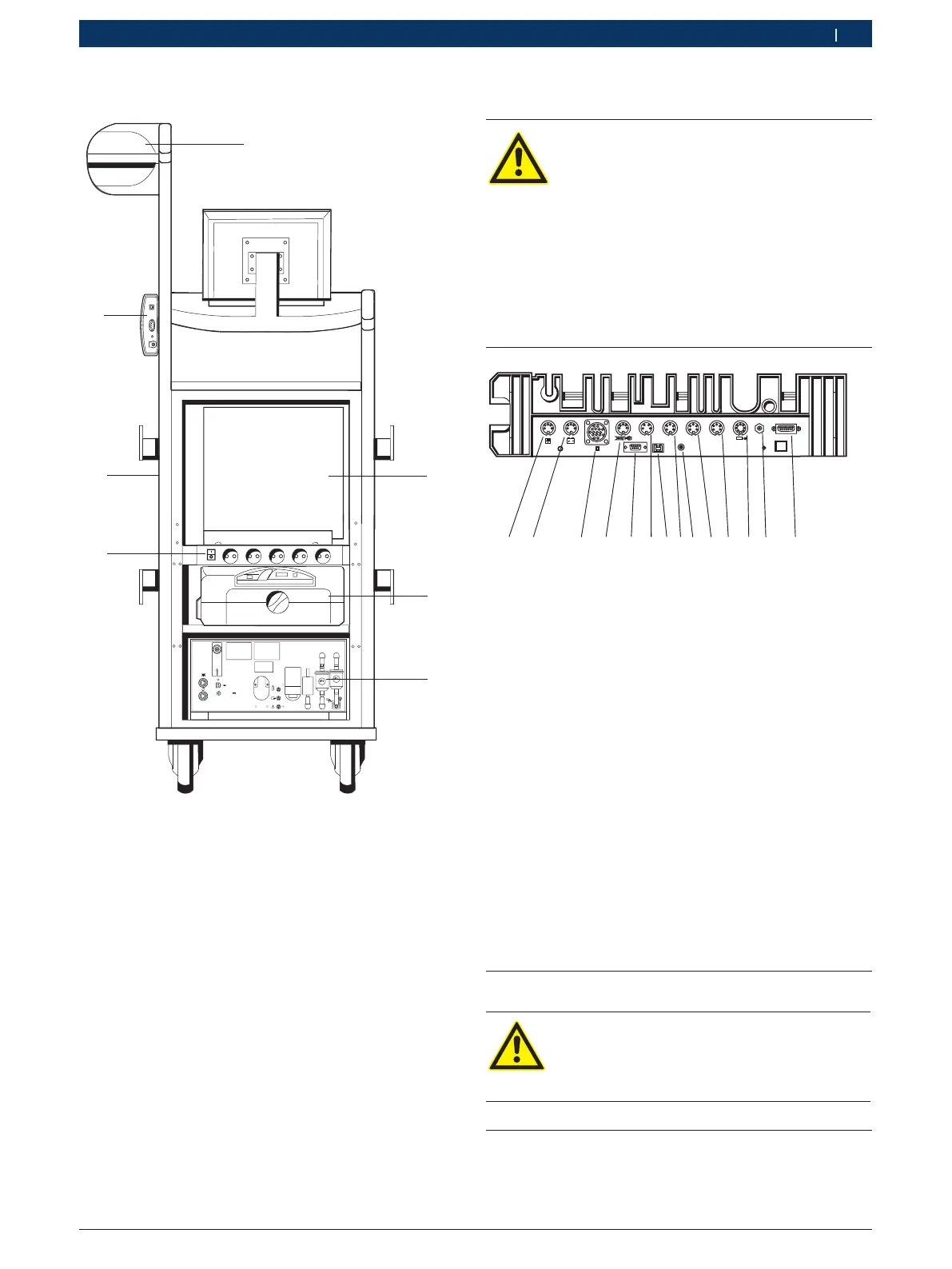

3.3.2 Widok z tyłu FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6
Rys. 2: Widok od tyłu FSA 760 Edition bez ściany tylnej
1 Jednostka pomiarowa
2 Komputer
3 Drukarka (PDR 377)
4 BEA 055
1)
5 Przycisk WŁ/WYŁ z listwą zasilającą
6 Blacha osłonowa
7 Moduł KTS
1)
1)
Częściowo akcesoria dodatkowe
3.3.3 Przewód pomiarowy z dzielnikiem napięcia
Przewód pomiarowy z dzielnikiem napięcia
(1687224300) używany jest do pomiaru napięć do
60VDC/30VAC/300VACpeak. Jako akcesoria pomiaro‑
we dla przewodu pomiarowego z dzielnikiem napięcia
przewidziano znajdujące się w zestawie akcesoriów
(1687 016 118) końcówki pomiarowe (1684485434/
... 435) i zaciski odprowadzające (1684480403/ ...
404). Przy użyciu przewodu pomiarowego z dzielnikiem
napięcia nie wolno mierzyć napięcia sieciowego lub po‑
dobnych typów napięcia.
3.3.4 Listwa przyłączeniowa FSA 760 Edition
NIEBEZPIECZEŃSTWO – porażenie prądem
elektrycznym wskutek zbyt wysokiego na-
pięcia pomiarowego!
Pomiar napięć większych 60VDC/30VAC/
42VACpeak przy użyciu uniwersalnych prze-
wodów pomiarowych CH1/CH2 prowadzi do
zranień, zakłócenia pracy serca lub śmierci
wskutek porażenia prądem elektrycznym.
¶ Przy użyciu uniwersalnych przewodów po‑
miarowych CH1 / CH2 nie mierzyć napięcia
sieciowego lub podobnych typów napięcia.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Rys. 3: Listwa przyłączeniowa FSA 760 Edition (od dołu)
1 Czujnik temperatury
2 Przewód przyłączeniowy B+/B–
3 Pierwotny przewód przyłączeniowy (UNI 4)
4 Kleszcze przerzutnikowe lub
przewód przejściowy 1 684 465 513 do czujnika zaciskowego
1)
5 Złącze szeregowe RS 232 (bez funkcji)
6 Czujnik pomiarowy KV–
7 Przyłącze USB do transmisji danych do komputera
8 Czujnik pomiarowy KV+
9 Zasilanie jednostki pomiarowej (zasilacz)
10 Uniwersalny kabel pomiarowy CH1 albo kabel pomiarowy zdziel-
nikiem napięcia albo miernik cęgowy 30A
11 Uniwersalny kabel pomiarowy CH2 albo kabel pomiarowy zdzielni-
kiem napięcia albo miernik cęgowy 30A albo miernik cęgowy 1000A
12 Stroboskop
13 Pomiar ciśnienia powietrza
14 Czujnik ciśnieniowy cieczy
1)
Podczas pomiaru prędkości obrotowej za pomocą czujnika
zaciskowego przewód przejściowy 1 684 465 513 (akcesoria
dodatkowe) musi zawsze być podłączony między gniazdem przy-
łączeniowym FSA 760 Edition a przewodami przyłączeniowymi
czujnika zaciskowego.
3.4 Listwa zasilająca
Listwa zasilająca jest przeznaczona do
napięcia znamionowego 240VAC oraz prądu
znamionowego 13A. Przekraczanie tych
wartości jest niedozwolone.
3.5 Akcesoria dodatkowe
Informacje o akcesoriach dodatkowych, np. przewodach
właściwych dla danego pojazdu, uzyskać można u auto‑
ryzowanych dealerów Bosch.
pl
