Productbeschrijving | FSA 760 Edition | 85
3.2 Leveringsomvang
i De levering is afhankelijk van de bestelde product‑
variant en de bestelde speciale toebehoren en kan
afwijken van de opsomming hierna.
Benaming Bestelnummer
FSA 760 Edition
Systeemtester KTS 560
Beschermkap
1 687 023 667
1 680 591 037
USB‑muis en
Muispad
1 687 023 607
1 987 731 067
Afstandsbediening (met batterijen) 1 687 246 019
Afdekkap 1 685 439 025
2 Taststifte 1 683 083 004
Temperatuursensor personenauto 1 687 230 036
Triggertang 1 687 224 957
Primaire aansluitleiding (UNI 4) 1 684 462 563
Multi‑meetleiding CH1 1 684 460 258
Multi‑meetleiding CH2 1 684 460 259
Meetkabel met spanningsverdeler
1 687 224 300
OBD‑diagnosekabel 1,5 m (KTS 560) 1 684 465 755
Meetkabel blauw / geel (KTS 560) 1 684 463 950
Opneemklem zwart (1x) 1 681 354 035
Meetstaaf (2x) 1 683 050 050
Meetstaaf rood (2x) 1 684 485 438
Stroomtang 1000 A 1 687 224 968
Stroomtang 30 A 1 687 224 969
Secundaire meetwaardesensor
1 687 224 973
Y‑adapterkabel CH1 / CH2 1 687 023 356
Meetwaardesensor 3 x KV– (zwart) 1 687 224 848
Meetwaardesensor 3 x KV+ (rood) 1 687 224 849
Stroboscoop 1 687 022 767
Aansluitleiding B+/B– 1 684 460 195
Slangleiding 1 680 712 234
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery – WIN 7) 1 687 005 130
Set toebehoren met
Testpunten zwart en rood
Aansluitklemmen zwart
1 687 010 153
Toebehorenset met
Testpunten zwart en rood
Krokodillenklemmen zwart en rood
Adapterstekkers zwart, rood, grijs
1 687 016 118
Aansluitset voor onderdrukmeting 1 687 010 145
Vloeistofdruksensor 1 687 430 008
PDR 377 met netsnoer 1 687 023 685
Bedieningshandleidingen
1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! De bij de testpuntenset (1 687 010 153) meegele‑
verde testpunten kunnen alleen voor metingen lager
dan 30 Volt worden gebruikt.
3.3 Beschrijving van het apparaat
FSA 760 Edition bestaat in de basisversie uit een wagen
met PC, touchscreen, printer, toetsenbord, muis, meet‑
eenheid en afstandsbediening. De wagen biedt extra
plaats voor functie‑uitbreidingen met uitlaatgascompo‑
nenten BEA 055 (benzine) en BEA 070 (diesel).
3.3.1 Vooraanzicht FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

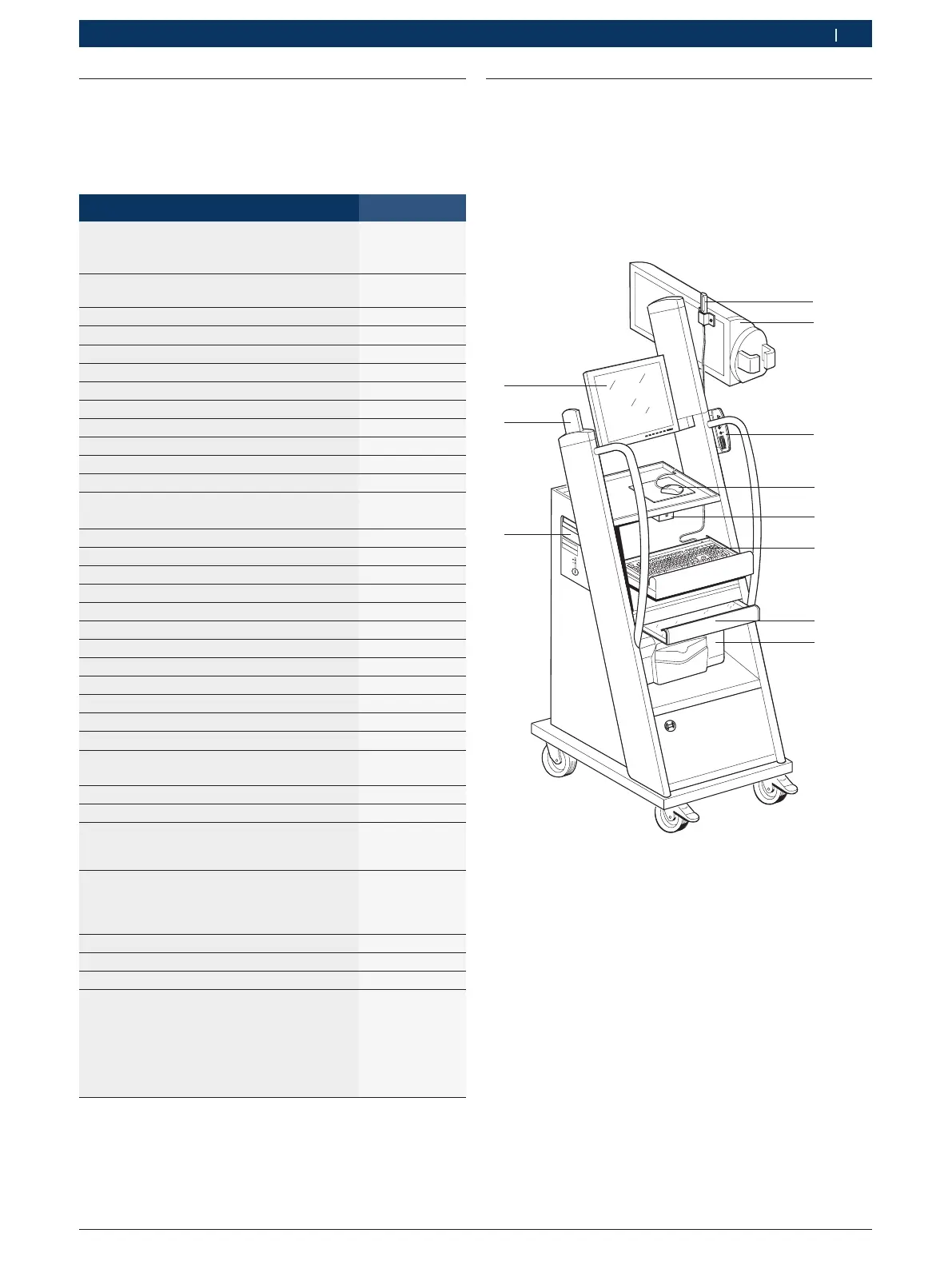

Fig. 1: Vooraanzicht FSA 760 Edition
1 Bluetooth USB-adapter
1)
2 Meeteenheid
3 KTS module
1)
4 USB-muis
5 Ontvanger afstandsbediening
6 Toetsenbord
1)
7 Printerkap
8 Printer (PDR 377)
9 PC met DVD-loopwerk
2)
10 Afstandsbediening
11 Beeldscherm
1)
Gedeeltelijk speciale toebehoren
2)
Aanwijzingen voor de PC, zie bijgevoegde gebruiksaanwijzing
1 689 989 326.
