3.3.2 Vy bakifrån FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

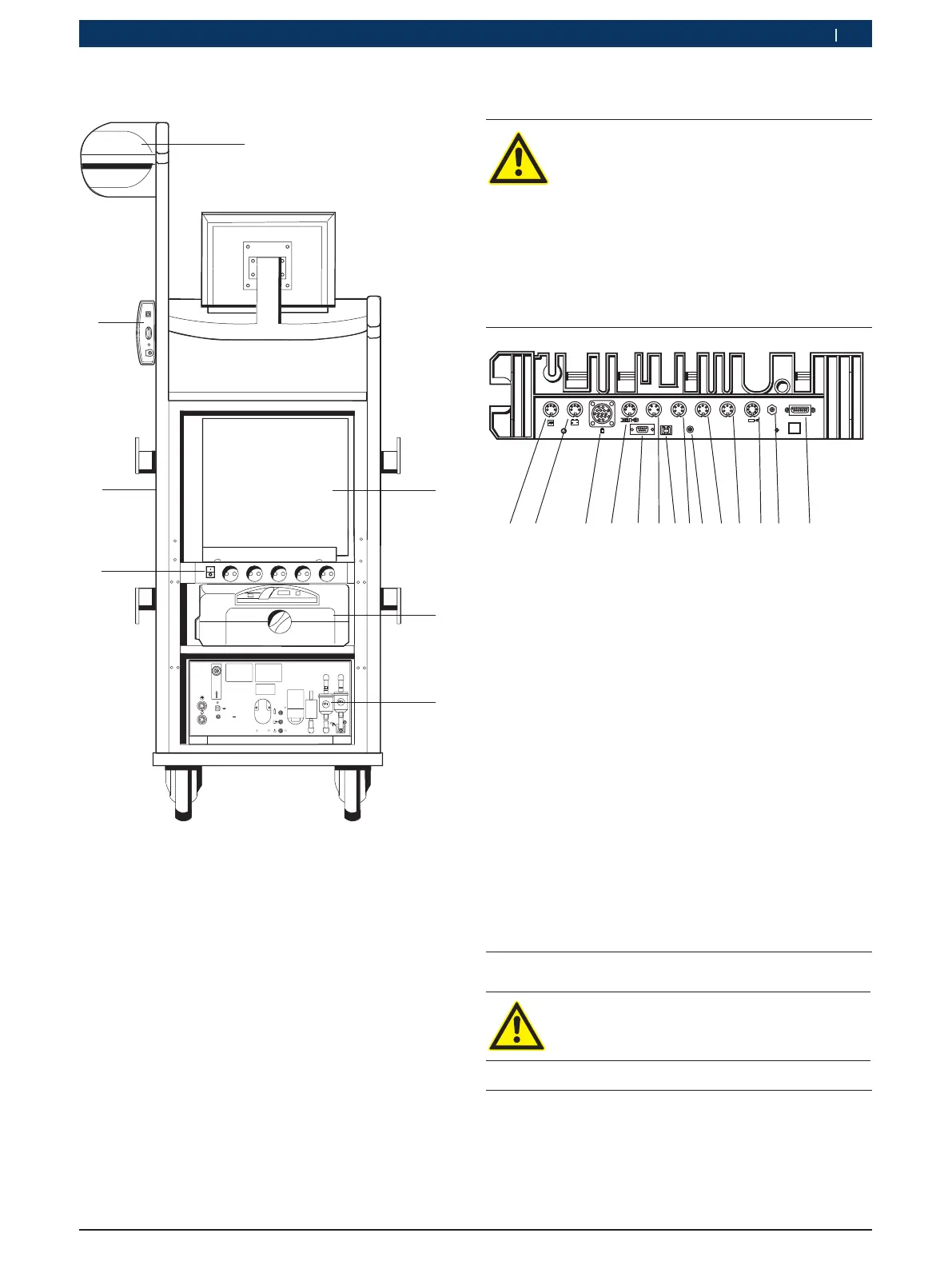

Fig. 2: Vy bakifrån FSA 760 Edition utan bakvägg
1 Mätenhet
2 PC
3 Skrivare (PDR 377)
4 BEA 055
1)
5 TILL-/FRÅN-kontakt med stickkontaktslist
6 Täckplåt
7 KTS-modul
1)
1)
delvis specialtillbehör
3.3.3 Mätledning med spänningsdelare
Mätledningen med spänningsdelaren (1687224300)
används för spänningsmätningar till 60VDC/30VAC/
300VACpeak. Mätspetsarna (1 684 485 434/ ... 435)
och alligatorklämmorna (1 684 480 403/ ... 404) som
befinner sig i tillbehörssats (1 687 016 118) är pla‑
nerade som mättillbehör för mätledningen med spän‑
ningsdelare. Mät inga nätspänningar eller nätliknande
spänningar med mätledningen med spänningsdelare.
3.3.4 Anslutningslist FSA 760 Edition
FARA – Risk för elektriska stötar genom för
hög mätspänning!
Spänningsmätningar över
60VDC/30VAC/42VACpeak med multi-
mätledningarna CH1/CH2 leder till person-
skador, hjärtstillestånd eller död genom
elektrisk stöt.
¶ Mät inga nätspänningar eller nätliknande
spänningar med Multi‑mätledningarna
CH1/ CH2.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: Anslutningslist FSA 760 Edition (nedifrån)
1 Temperaturgivare
2 Anslutningsledning B+/B–
3 Primäranslutningsledning (UNI 4)
4 Triggertång eller
Adapterledning 1 684 465 513 för klämgivare
1)
5 Seriellt gränssnitt RS 232 (utan funktion)
6 Mätvärdesgivare KV–
7 USB-anslutning för dataanslutning PC
8 Mätvärdesgivare KV+
9 Spänningsförsörjning mätenhet (nätdel)
10 Multimätledning CH1 eller mätledning med spänningsdelare eller
strömtång 30 A
11 Multimätledning CH2 eller mätledning med spänningsdelare eller
strömtång 30A eller strömtång 1000A
12 Stroboskop
13 Lufttrycksmätning
14 Vätsketrycksensor
1)
Vid varvtalsmätning med klämgivare skall alltid adapterledningen
1 684 465 513 (specialtillbehör) anslutas mellan anslutnings-
dosa FSA 760 Edition och anslutningsledningarna klämgivaren.
3.4 Uttagsplint
Uttagsplinten är avsedd för märkspänning
240VAC och märkström 13A. Dessa värden
får inte överskridas.
3.5 Specialtillbehör
Bosch auktoriserade återförsäljare lämnar information
om specialtillbehör som t.ex. fordonsspecifika anslut‑
ningsledningar.
