3.2 Lieferumfang
i Der Lieferumfang ist abhängig von der bestellten Pro‑
duktvariante und dem bestellten Sonderzubehör und
kann von der nachfolgenden Auflistung abweichen.
Benennung Bestellnummer
FSA 760 Edition –
Systemtester KTS 560
Schutzkappe
1 687 023 667
1 680 591 037
USB‑Maus und
Mauspad
1 687 023 607
1 987 731 067
Fernbedienung (mit Batterien) 1 687 246 019
Abdeckhaube 1 685 439 025
2 Taststifte 1 683 083 004
Temperaturfühler Pkw 1 687 230 036
Triggerzange 1 687 224 957
Primär‑Anschlussleitung (UNI 4) 1 684 462 563
Multi‑Messleitung CH1 1 684 460 258
Multi‑Messleitung CH2 1 684 460 259
Messleitung mit Spannungsteiler 1 687 224 300
OBD‑Diagnoseleitung 1,5 m (KTS 560) 1 684 465 755
Messleitung blau/gelb (KTS 560) 1 684 463 950
Abgreifklemme schwarz (1x) 1 681 354 035
Prüfspitze (2x) 1 683 050 050
Prüfspitze rot (2x) 1 684 485 438
Messwertgeber 3 x KV‑ (schwarz) 1 687 224 848
Messwertgeber 3 x KV+ (rot) 1 687 224 849
Stroboskop 1 687 022 767
Anschlussleitung B+/B– 1 684 460 195
Schlauchleitung 1 680 712 234
Stromzange 1000 A 1 687 224 968
Stromzange 30 A 1 687 224 969
Sekundärmesswertgeber 1 687 224 973
Y‑Adapterleitung CH1 / CH2 1 687 023 356
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Zubehörsatz mit
Prüfspitzen schwarz und rot
Anschlussklemmen schwarz
1 687 010 153
Zubehörsatz mit
Prüfspitzen schwarz und rot
Abgreifklemmen schwarz und rot
Adapterstecker schwarz, rot, grau
1 687 016 118
Anschluss‑Satz für Unterdruck‑Messung 1 687 010 145
Flüssigkeitsdrucksensor 1 687 430 008
PDR 377 mit Netzanschlussleitung 1 687 023 685
Betriebsanleitungen 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Die im Zubehörsatz (1 687 010 153) beliegenden
Prüfspitzen können nur für Messungen kleiner
30Volt verwendet werden.
3.3 Gerätebeschreibung
FSA 760 Edition besteht in der Basisversion aus einem
Fahrwagen mit PC, Touchscreen, Drucker, Tastatur,
Maus, Messeinheit und Fernbedienung. Der Fahrwagen
bietet zusätzlichen Raum für Funktionserweiterun‑
gen mit Abgaskomponenten BEA 055 (Benziner) und
BEA070 (Diesel).

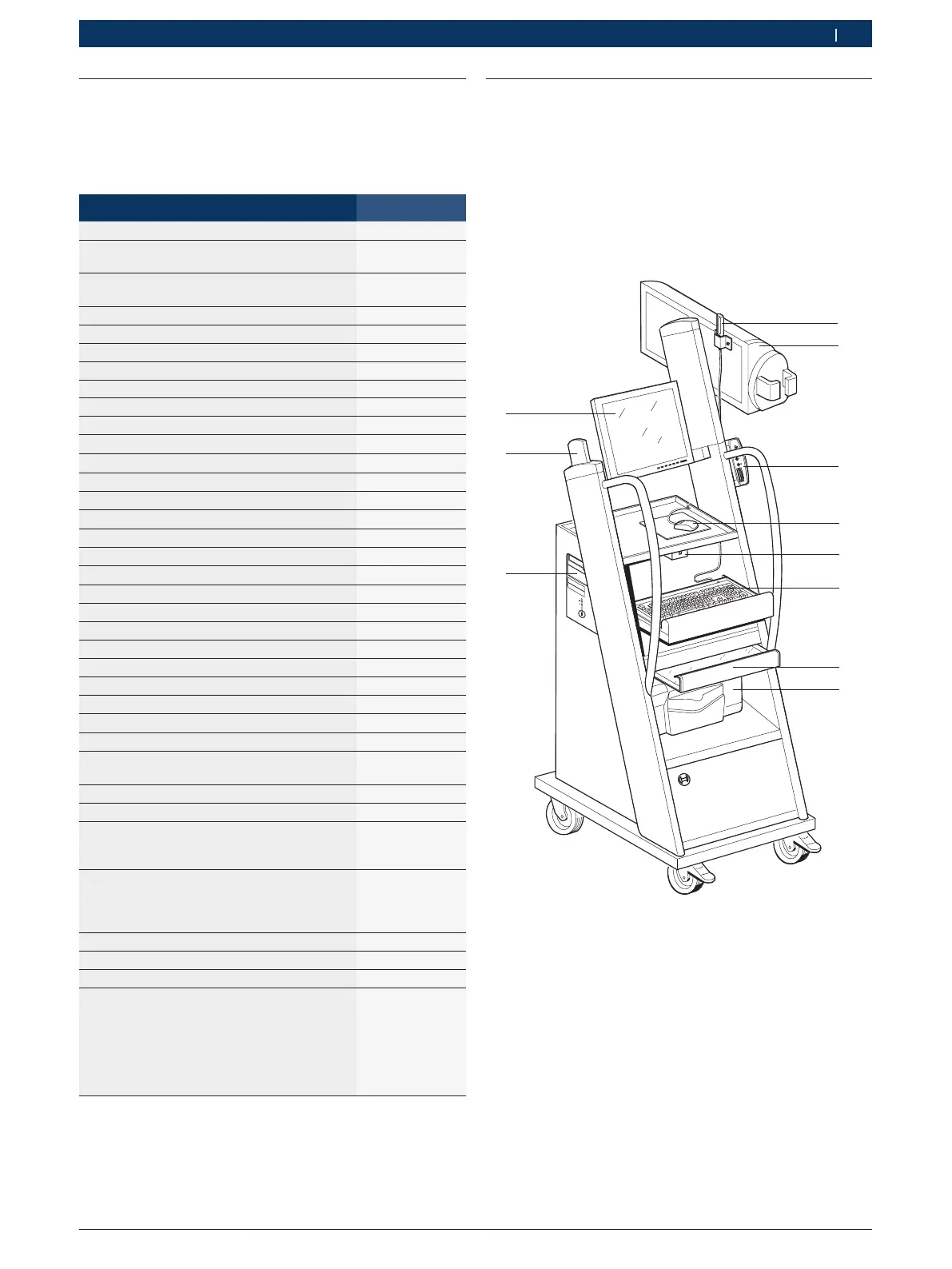

3.3.1 Vorderansicht FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]
Abb. 1: Vorderansicht FSA 760 Edition
1 Bluetooth-USB-Adapter
1)
2 Messeinheit
3 KTS Modul
1)
4 USB-Maus
5 Fernsteuerempfänger
6 Tastatur
1)
7 Druckerabdeckung
8 Drucker (PDR 377)
9 PC mit DVD-Laufwerk
2)
10 Fernbedienung
11 Monitor
1)
teilweise Sonderzubehör
2)
Hinweise zum PC siehe beiliegende Betriebsanleitung
1689989326.
