Description du produit | FSA 760 Edition | 33
3.2 Contenu de la livraison
i Le contenu de la livraison dépend de la variante de
produit commandée ainsi que des accessoires spé‑
ciaux commandés et peut diverger de la liste suivante.
Désignation Référence
FSA 760 Edition –
Testeur système KTS 560
Capuchon de protection
1 687 023 667
1 680 591 037
Télécommande (avec piles) 1 687 246 019
Souris USB et
support de souris
1 687 023 607
1 987 731 067
Capot 1 685 439 025
2 stylos tactiles 1 683 083 004
Capteur de température 1 687 230 036
Pince d’amorçage 1 687 224 957
Câble de raccordement primaire (UNI 4) 1 684 462 563
Câble de mesure Multi CH1 1 684 460 258
Câble de mesure Multi CH2 1 684 460 259
Câble de mesure avec diviseur de tension 1 687 224 300
Câble de diagnostic OBD 1,5 m (KTS 560) 1 684 465 755
Câble de mesure bleu / jaune (KTS 560) 1 684 463 950
Pince crocodile noire (1x) 1 681 354 035
Pointe d'essai (2x) 1 683 050 050
Pointe d'essai rouge (2x) 1 684 485 438
Transmetteur de valeurs mesurées 3 x KV‑ (noir) 1 687 224 848
Transmetteur de valeurs mesurées 3 x KV+ (rouge) 1 687 224 849
Stroboscope 1 687 022 767
Câble de connexion B+/B– 1 684 460 195
Conduite en tuyau souple 1 680 712 234
Pince ampèremétrique 1000 A 1 687 224 968
Pince ampèremétrique 30 A 1 687 224 969
Capteur de mesure secondaire 1 687 224 973
Câble adaptateur Y CH1 / CH2 1 687 023 356
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Jeu d'accessoires avec
Pointes d’essai noires et rouges
Bornes de raccordement noires
1 687 010 153
Jeu d'accessoires avec
Pointes d'essai noires et rouges
Bornes de raccordement noires et rouges
Connecteurs adaptateurs noirs, rouges et gris
1 687 016 118
Kit de raccordement pour mesure de dépression 1 687 010 145
Capteur de pression de liquide 1 687 430 008
PDR 377 et câble de connexion secteur 1 687 023 685
Manuel d‘utilisation 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Les pointes d'essai fournies dans le jeu de pointes
d'essai (1 687 010 153) peuvent être utilisées uni‑
quement pour les mesures inférieures à 30 V.
3.3 Description de l’appareil
Dans sa version de base, le FSA 760 Edition se com‑
pose d’un chariot avec PC, écran tactile, imprimante,
clavier, souris, unité métrologique et télécommande. De
plus, le chariot offre de la place supplémentaire pour
les extensions de fonction avec des composants gaz
d’échappement BEA 055 (essence) et BEA070 (diesel).
3.3.1 Vue de l’avant FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

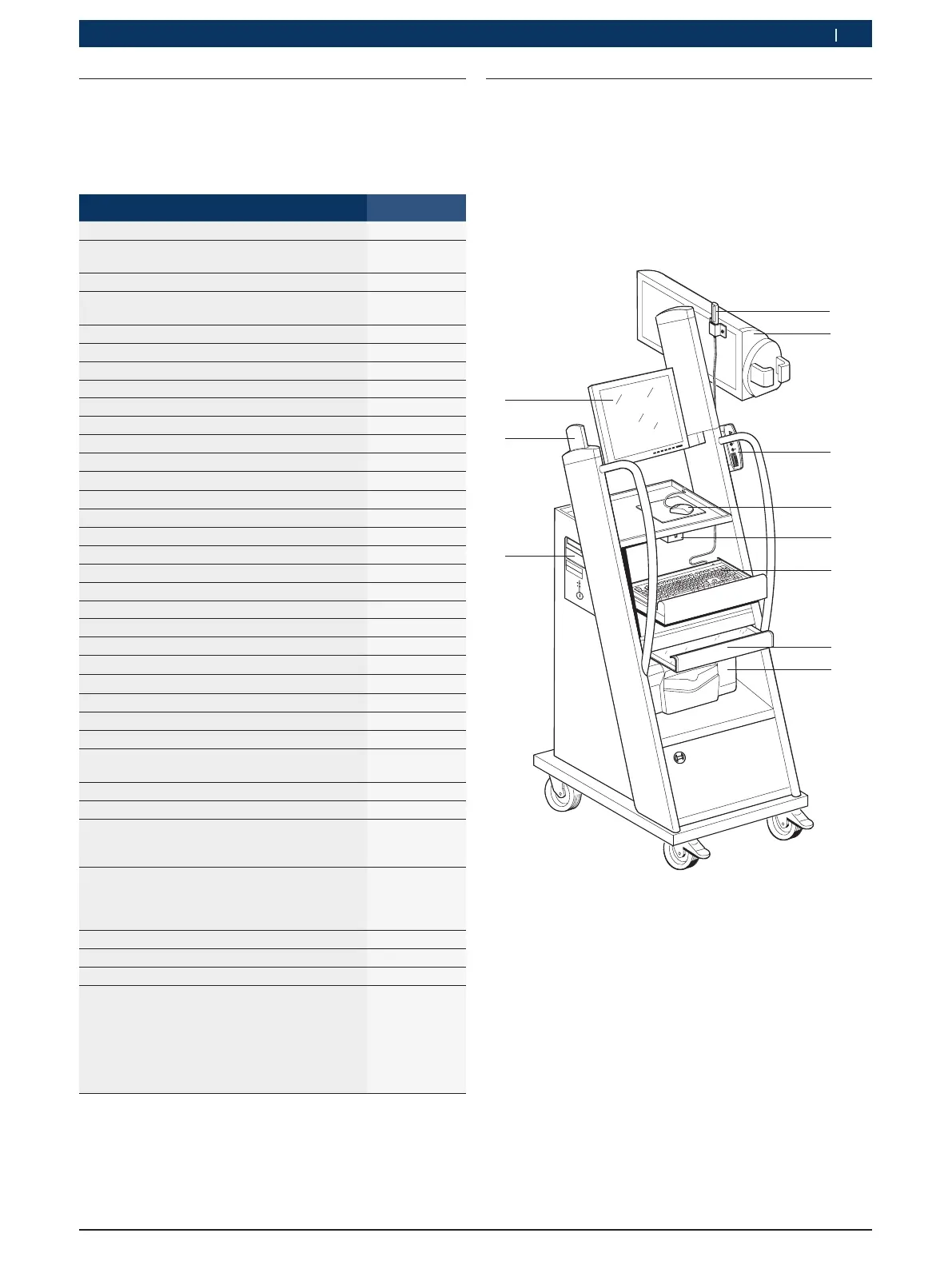

Fig. 1: Vue de l’avant FSA 760 Edition
1 Adaptateur USB-Bluetooth
1)
2 Unité métrologique
3 Module KTS
1)
4 Souris USB
5 Récepteur de commande à distance
6 Clavier
1)
7 Capot de l‘imprimante
8 Imprimante (PDR 377)
9 PC avec lecteur DVD
2)
10 Télécommande
11 Ecran
1)
en partie avec accessoires spéciaux
2)
Remarques relatives au PC, voir la notice d’utilisation
1 689 989 326 jointe.
