46 | FSA 760 Edition | Descripción del producto
3.2 Volumen de suministro
i El volumen de suministro depende de la variante de
producto solicitada y de los accesorios especiales
pedidos, y puede variar de la lista siguiente.
Denominación Núm. de pedido
FSA 760 Edition
Comprobador del sistema KTS 560
Caperuza protectora
1 687 023 667
1 680 591 037
Mando a distancia (con baterías) 1 687 246 019
Ratón USB y
mouse pad
1 687 023 607
1 987 731 067
Caperuza de cubierta 1 685 439 025
2 lápices palpadores 1 683 083 004
Sensor de temperatura 1 687 230 036
Pinzas de excitación 1 687 224 957
Cable de conexión primario (UNI 4) 1 684 462 563
Cable de medición Multi CH1 1 684 460 258
Cable de medición Multi CH2 1 684 460 259
Cable de medición con divisor de tensión 1 687 224 300
Cable de diagnóstico OBD 1,5 m (KTS 560) 1 684 465 755
Cable de medición azul / amarillo (KTS 560) 1 684 463 950
Pinza de derivación negra (1x) 1 681 354 035
Punta de comprobación (2x) 1 683 050 050
Punta de comprobación roja (2x) 1 684 485 438
Transmisor de medición 3 x KV‑ (negro) 1 687 224 848
Transmisor de medición 3 x KV+ (rojo) 1 687 224 849
Transmisor de valores secundarios 1 687 224 973
Cable de adaptador Y CH1 / CH2 1 687 023 356
Estroboscopio 1 687 022 767
Cable de conexión B+/B– 1 684 460 195
Tubo flexible 1 680 712 234
Pinzas de corriente 1000A 1 687 224 968
Pinzas de corriente 30A 1 687 224 969
CD CompacSoft[plus] 1 687 370 275
DVD ESI[tronic] 1 987 729 601
1 987 729 605
CD SystemSoft BEA‑PC 1 687 005 087
DVD (Recovery ‑ WIN 7) 1 687 005 130
Juego de accesorios con
Puntas de comprobación negras y rojas
Bornes de conexión negros
1 687 010 153
Juego de accesorios con
Puntas de comprobación negras y rojas
Pinzas de derivación rojas y negras
Enchufe adaptador negro, rojo, gris
1 687 016 118
Juego de conexión para medición de presión
negativa
1 687 010 145
Sonda de presión de líquide 1 687 430 008
PDR 377 y cable de conexión a la red 1 687 023 685
Instrucciones de servicio 1 689 979 922
1 689 979 312
1 689 989 326
1 689 989 223
1 689 989 266
1 689 989 277
1 689 989 298
! Las puntas de comprobación adjuntas en el juego de
puntas de comprobación (1 687 010 153) sólo pue‑
den utilizarse para mediciones inferiores a 30voltios.
3.3 Descripción del aparato
En la versión básica, el FSA 760 Edition se compone de
un carro con PC, pantalla táctil, impresora, teclado, ratón,
unidad de medición y mando a distancia. El carro ofrece
espacio adicional para ampliaciones funcionales con los
componentes de gases de escape BEA 055 (gasolina) y
BEA 070 (Diesel).
3.3.1 Vista frontal FSA 760 Edition
45977561-02Ko
D
IA G
2
11
10
9
3
4
5
6
8
7
BOSCH
1
FSA
Edition
FSA 760
Powered by ESI[tronic]

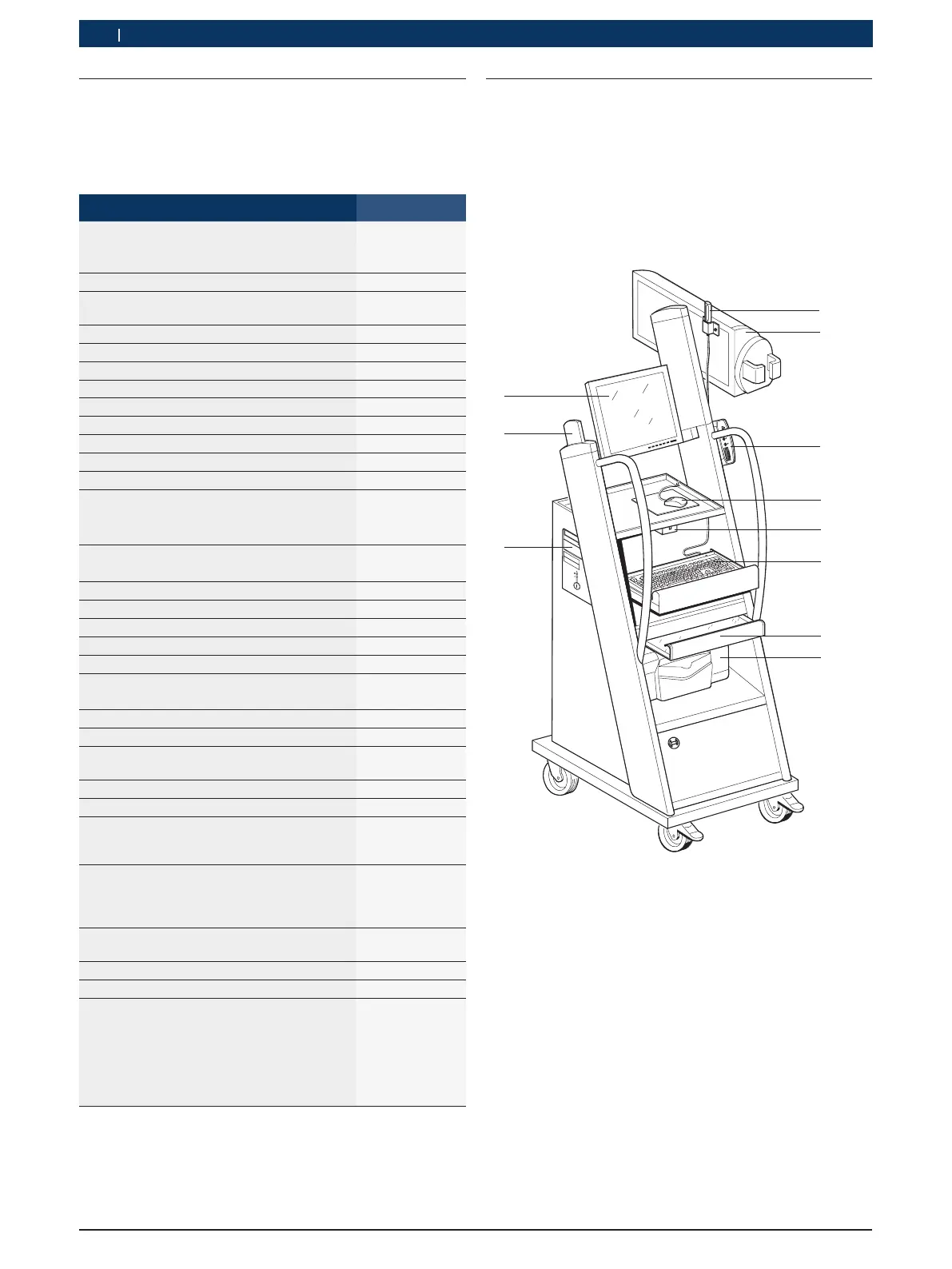

Fig. 1: Vista frontal FSA 760 Edition
1 Adaptador Bluetooth-USB
1)
2 Unidad de medición
3 KTS módulo
1)
4 Ratón USB
5 Receptor de mando a distancia
6 Teclado
1)
7 Tapa de la impresora
8 Impresora (PDR 377)
9 PC con unidad de DVD
2)
10 Mando a distancia
11 Pantalla
1)
en parte accesorios especialesr
2)
Para las indicaciones sobre el PC ver las instrucciones de uso
adjuntas 1 689 989 326.
