Bosch FSA 760 - Bakriss FSA 760 Edition; Måleledning Med Spenningsdeler; Tilkoblingslist FSA 760 Edition; Stikkontaktlist

| 1 689 989 298 2017-03-08 Robert Bosch GmbH
138 | FSA 760 Edition | Produktbeskrivelse
3.3.2 Bakriss FSA 760 Edition
15V DC
COM
USB
1
2
3
4
5
7
4597758/3Wo
O2
N0
AF I
GF 3 GF 2
11-16V
6

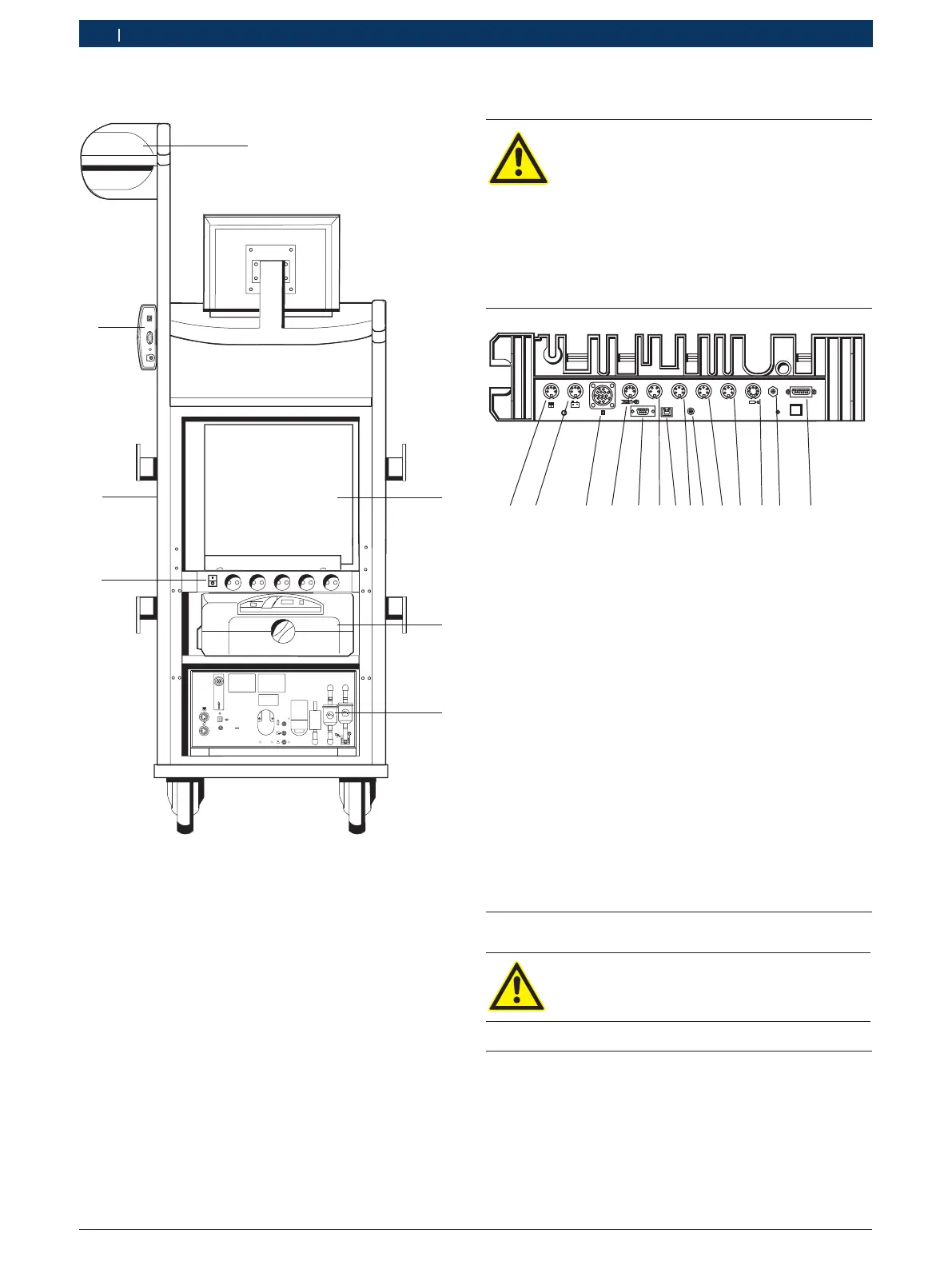

Fig. 2: Bakriss FSA 760 Edition uten bakvegg
1 Måleenhet
2 PC
3 Skriver (PDR 377)
4 BEA 055
1)
5 AV- / PÅ-bryter med stikkontaktlist
6 Dekkplate
7 KTS-modul
1)
1)
delvis ekstrautstyr
3.3.3 Måleledning med spenningsdeler
Måleledningen med spenningsdeler (1687224300)
brukes til spenningsmålinger opp til
60VDC/30VAC/300VACpeak. For måleledningen med
spenningsdeler er testspissene (1684485434/ ... 435)
og alligatorklemmene (1684480403/ ... 404) i tilbe‑
hørssettet (1687 016 118) tenkt som måletilbehør. Med
måleledningen med spenningsdeler må det ikke måles
nettspenninger eller nettlignende spenninger.
3.3.4 Tilkoblingslist FSA 760 Edition
FARE – Fare for elektrisk støt på grunn av
høy målespenning!
Spenningsmålinger over
60VDC/30VAC/42VACpeak med multi-må-
leledninger CH1/CH2 fører til personskader,
hjertesvikt eller død på grunn av strømstøt.
¶ Med multi‑måleledninger CH1 / CH2 må
det ikke måles nettspenninger eller nettlig‑
nende spenninger.
15+ - 1
COM
KV-
KV+
USB
15V DC
CH1 CH2
D
X
45977541-Ko
1
2
3
4
5
6
7 8
9
10
11
12
13
14
Fig. 3: Tilkoblingslist FSA 760 Edition (nedenfra)
1 Temperaturføler
2 Tilkoblingsledning B+/B–
3 Primær tilkoblingsledning (UNI 4)
4 Triggertang eller
Adapterkabel 1 684 465 513 for klemgiver
1)
5 Seriegrensesnitt RS 232 (uten funksjon)
6 Måleverdigiver KV–
7 USB-tilkobling for dataforbindelse PC
8 Måleverdigiver KV+
9 Spenningsforsyning måleenhet (nettdel)
10 Multi-måleledning CH1 eller måleledning med spenningsdeler
eller strømtang 30 A
11 Multi-måleledning CH2 eller måleledning med spenningsdeler
eller strømtang 30 A eller strømtang 1000 A
12 Stroboskop
13 Lufttrykkmåling
14 Væsketrykksensor
1)
Ved turtallsmåling med klemgiver må alltid adapterkabel
1 684 465 513 (ekstrautstyr) tilkobles mellom kontakt
FSA 760 Edition og tilkoblingsledningene for klemgiveren.
3.4 Stikkontaktlist
Stikkontaktlisten er ment for merkespen-
ningen 240 VAC og for merkestrømmen 13A.
Disse verdiene skal ikke overskrides.
3.5 Ekstrautstyr
Informasjon om ekstrautstyr, som f.eks. kjøretøy‑
spesifikke tilkoblingsledninger, får du fra din Bosch‑
kontraktsforhandler.
