Front Panel and Rear Panel 27
2.2.8 NVR52-4KS2/52-8P-4KS2/52-16P-4KS2/5224-24P-4KS2/52-8P-4KS2E/52-16P-4K
S2E Series

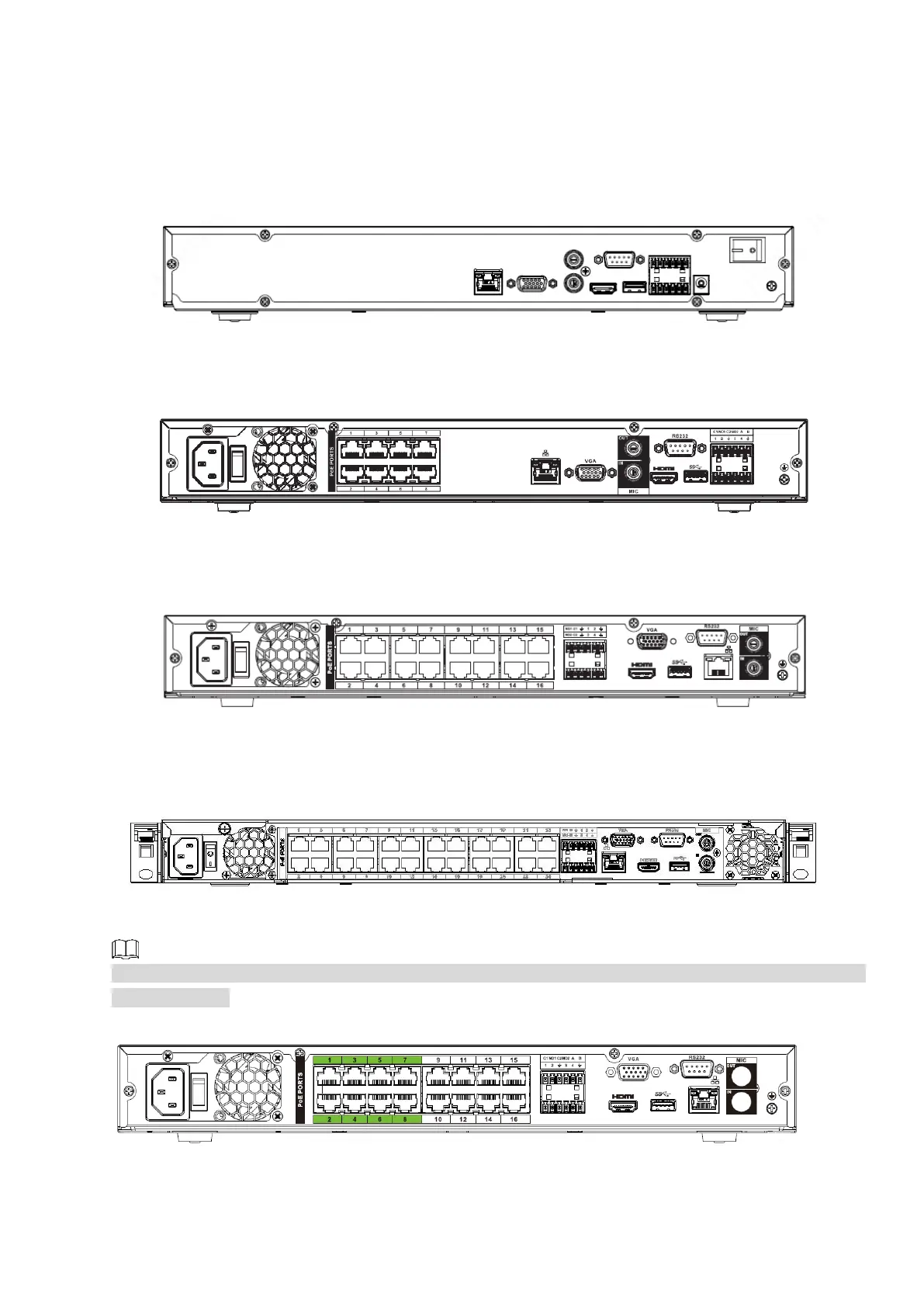

The NVR52-4KS2 series rear panel is shown as below. See Figure 2-37.
Figure 2-37
The NVR52-8P-4KS2 series rear panel is shown as below. See Figure 2-38.
Figure 2-38
The NVR52-16P-4KS2 series rear panel is shown as below. See Figure 2-39.
Figure 2-39
The NVR5224-24P-4KS2 series rear panel is shown as below. See Figure 2-40.
Figure 2-40
The NVR52-8P-4KS2E/52-16P-4KS2E series rear panel is shown as below. See Figure 2-41.
The following figure takes NVR52-16P-4KS2E series as an example. NVR52-8P-4KS2E series has 8
ePoE ports only.
Figure 2-41
