SiEBE18-526 Piping Diagrams
Appendix 363

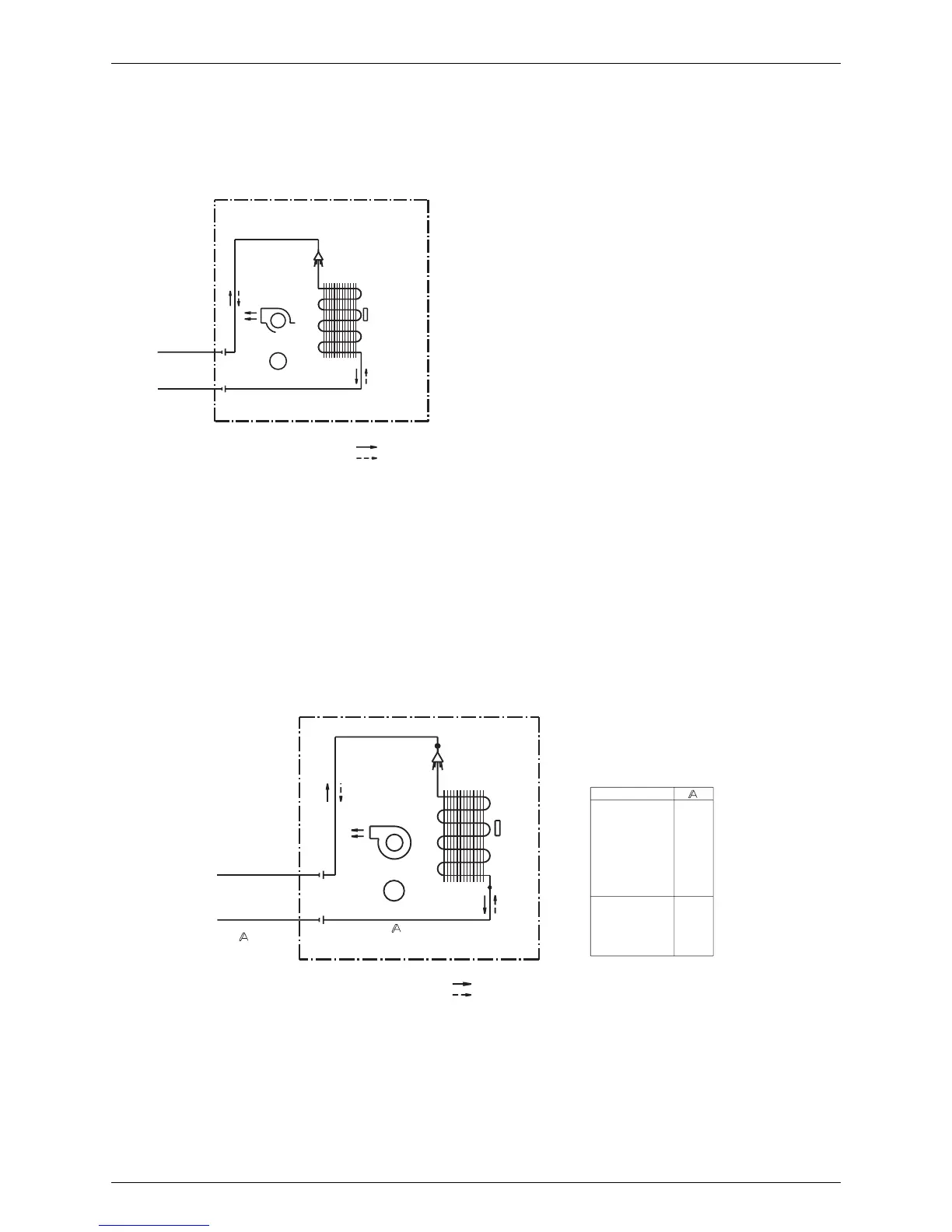

1.3.2 Duct Connected Type
FDXS25/35CVMB, FDXS25/35CAVMB, CDXS50/60CVMB
FTXS71BVMB
(
15.9CuT
)
FIELD PIPING
FIELD PIPING
(
6.4CuT
)
CROSS FLOW FAN
FAN MOTOR
(
7.9CuT
)
INDOOR UNIT
(
12.7CuT
)
M
HEAT EXCHANGER
REFRIGERANT FLOW
COOLING
HEATING
4D040082H
THERMISTOR
ON HEAT
EXCH.
4D045449B
INDOOR UNIT
SIROCCO FAN
(
6.4CuT
)
(
CuT
)
FAN MOTOR
M
REFRIGERANT FLOW
HEAT EXCHANGER
COOLING
HEATING
CDKS35CVMB
CDXS25CVMA
CDXS35CVMA
FDXS25CVMB
FDXS35CVMB
FDKS25CVMB
FDKS35CVMB
CDXS35CVMB
CDKS25CVMB
CDXS25CVMB
CDKS60CVMB
CDXS50CVMA
CDXS60CVMA
CDXS60CVMB
CDKS50CVMB
CDXS50CVMB
12.7
9.5
THERMISTOR
ON HEAT
EXCH.
FIELD PIPING
(
6.4CuT
)
FIELD PIPING
(
CuT
)
