Delta RPI Series - 通讯接口之连接; 图4-7: 通讯模块示意图

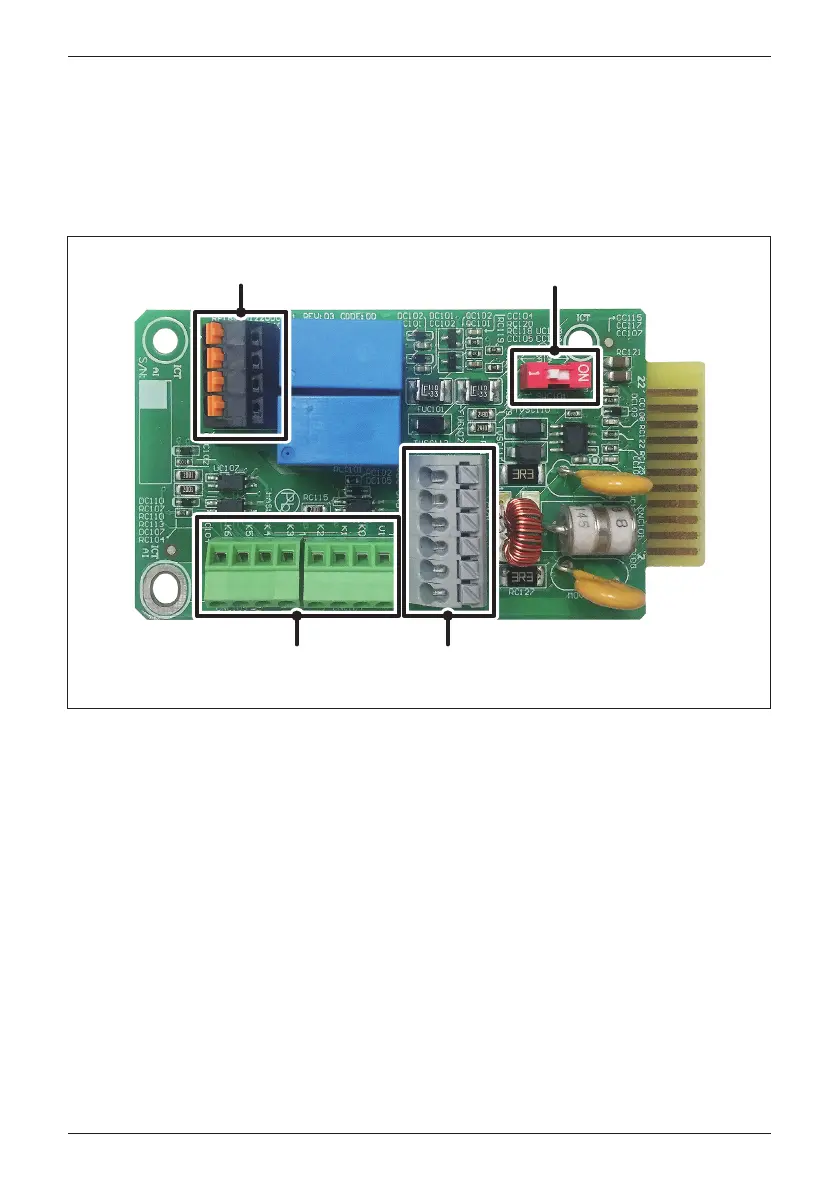

图4-7 : 通讯模块示意图
RPI M50A机种之通讯模块请参考图4-7。此模块提供VCC、RS-485、干接点、
紧急关机、以及数字输入等不同功能之连接端子。
** 请使用外径20 AWG (0.5mm²)的电缆线。 **
4.4 通讯接口之连接
Dry Contact
VCC & RS-485 EPO*1 &
Digital Inputs*6
Terminal Resistor
102
配线
