Delta RPI Series - 图4-5: 夹紧圈组装示意图; 表4-4: 夹紧圈及扭力参照表

D1 D2 D3
P
D1 6.5 〜 2030.8 〜 44.7 1 〜 7.5
D2 11 〜 1726.8 〜 35.4 1〜6
D3 13 〜 1421.9 〜 27.6 1 〜 3.5
1225 3.5D3（38 ㎜ ²）
完成后，依照P.94，P.95的方式，安装交流连接器。该产品可使用正相序或负相序的
配线。换言之，可以任意地调整L1，L2，L3的顺序。
固定交流连接器的夹紧圈取决于电缆直径。参照下表并配合电缆直径选择适合的内环固定
电缆。另外，间距的大小是参考值。
夹紧圈
电缆外被直径
(mm)
扭力
(N・m)
间距
(mm)
表4-4 : 夹紧圈及扭力参照表

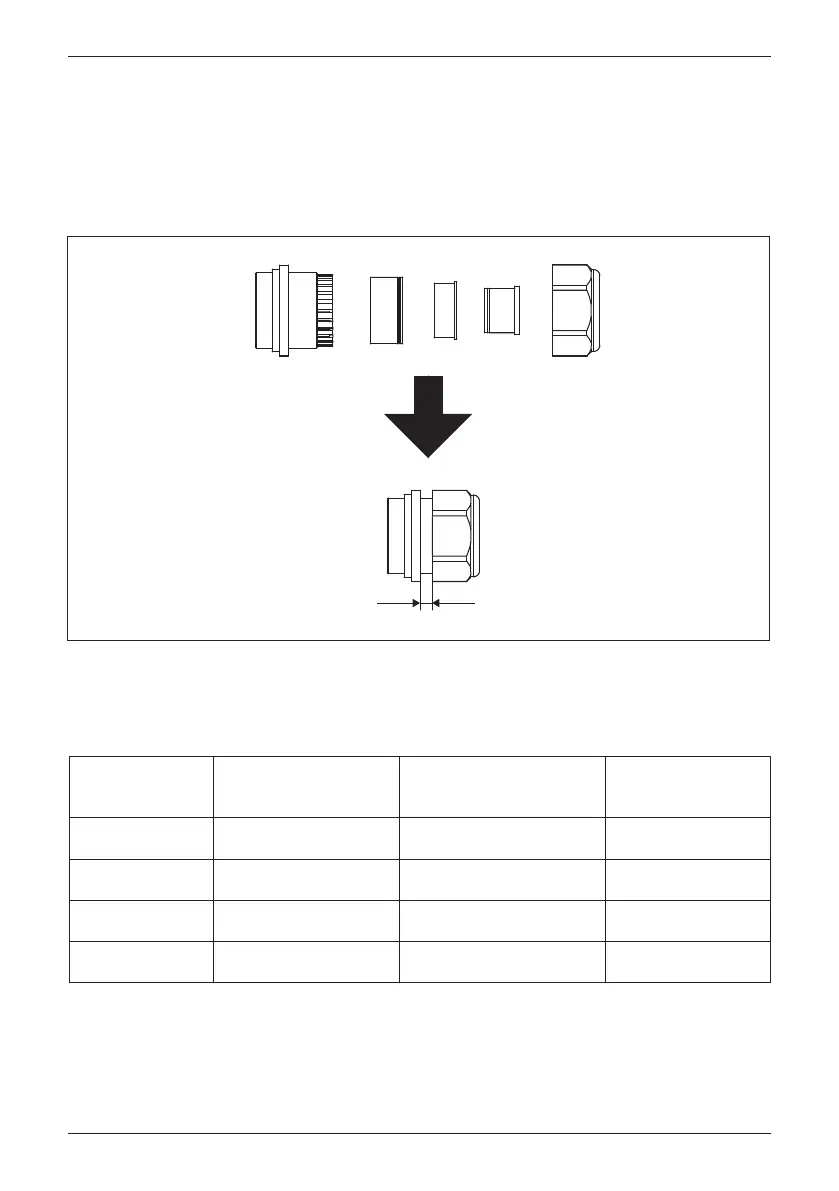

图4-5 : 夹紧圈组装示意图
97
配线
