Delta RPI Series - 直流輸入端(太陽能板電源端) 之連接; 圖4-6: DC配線端子

限制條件 RPI M50A
最大輸入功率 58 kW
DC1、DC2個別輸入功率 35 kW
表4-5 : 最大容許輸入功率限制
- DC1所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。
- TDC2所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。
- 太陽能板串接後的最大開路電壓(Voc)不可超過1000Vdc。
- 安裝至太陽能板端之裝置，絕對最大電壓須大於太陽能板之開路電壓，額定
電流須大於太陽能板之短路電流。
- 輸入至變流器之最大功率不可超過表4-5之規範。
注 意！
警 告！
- 配線時, 請選用適當之線徑, 並依正確極性連接。
- 配線時, 確認太陽能板(PV Array)電源之開關已關閉。
型號 額定電流 線徑
RPI M50A
_12s DC 15A 4 - 6 mm
2
/ 12 - 10 AWG
表4-6 : 線徑大小

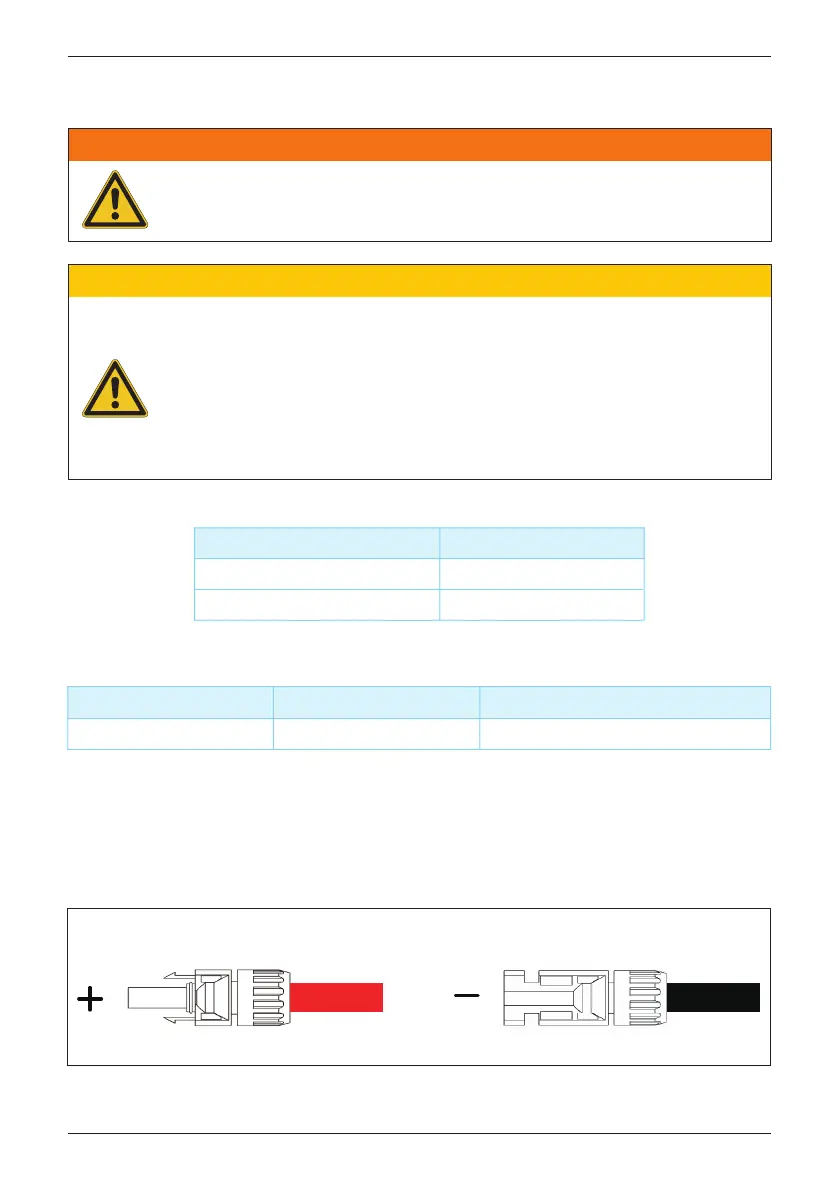

4.3 直流輸入端(太陽能板電源端) 之連接
圖4-6 : DC配線端子
DC 配線端子可分為正極和負極兩種，如圖4-6所示。配接時請務必確認極性與
變流器上的標示一致。
PV-KBT4/6 Ⅱ
PV-KST4/6 Ⅱ
175
配線
