Delta RPI Series User Manual

光伏汇流箱的使用
外部汇流箱
M50A:
M50A并不适合与光伏汇流箱串连使用。
Note for Field Wiring
由于逆变器内部接线与直流配接端子的耐流限制，使用逆变器时，需能确保每一
直流端子的电流不会超出下表限制值，以避免火灾等情事。
下表的电流限制值仅供做为案场配接时的参考依据，不表示逆变器的额定应用值。
-主要是因为光伏汇流箱的输出电流大于M50A上的每一直流端子的最大电流限制值，
16A。所以如下图的应用是不恰当的。 (图4-2)
表4-1 : 每一直流端子的最大电流耐受值

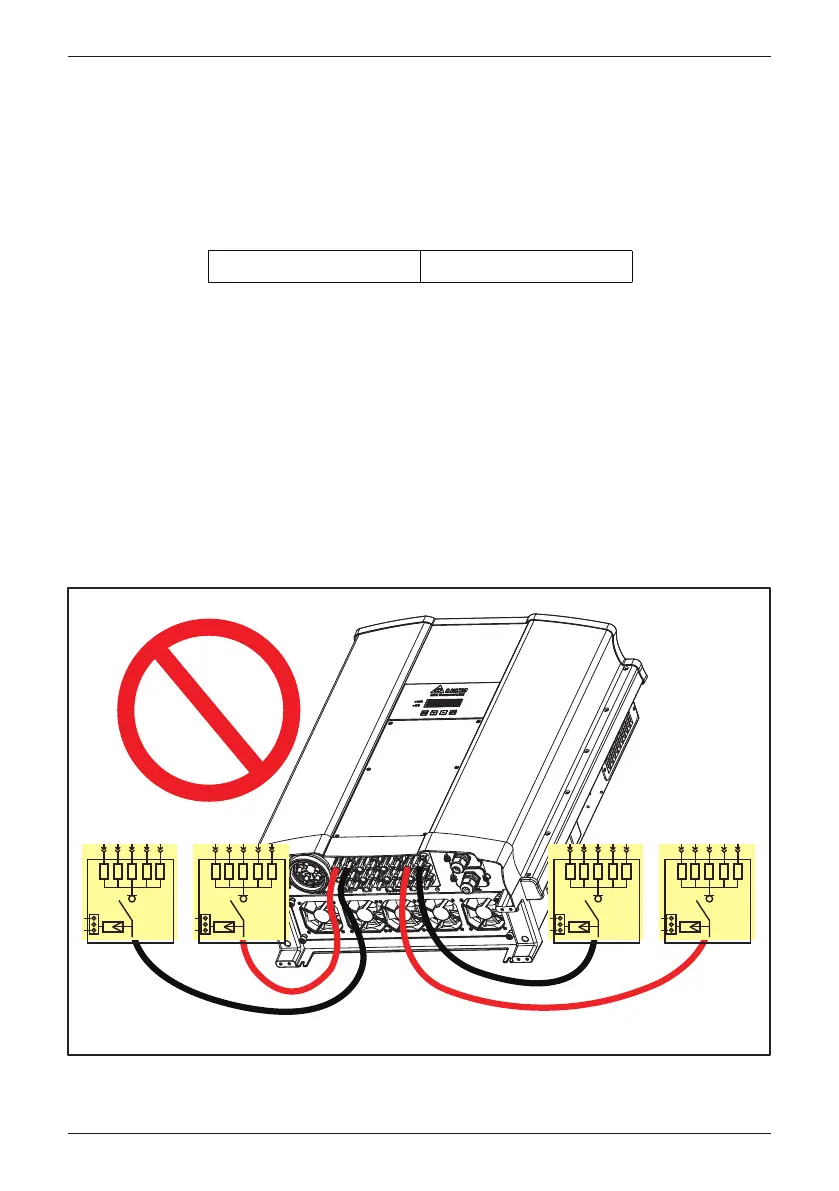

图4-2 : 错误的连接方式
RPI M50A_12s 16A
93
配线

Delta RPI Series Specifications

General

Efficiency	Up to 98.8% (depending on model)
Frequency	50 Hz / 60 Hz
Model	RPI Series
Type	Inverter
Protection Rating	IP65
Cooling	Natural convection
Category	Inverter
Cooling Method	Natural convection
Dimensions	Varies by model
Weight	Varies by model
Protection Features	Overvoltage, Short Circuit
