Delta RPI Series - 图4-3: Ac线材拨线

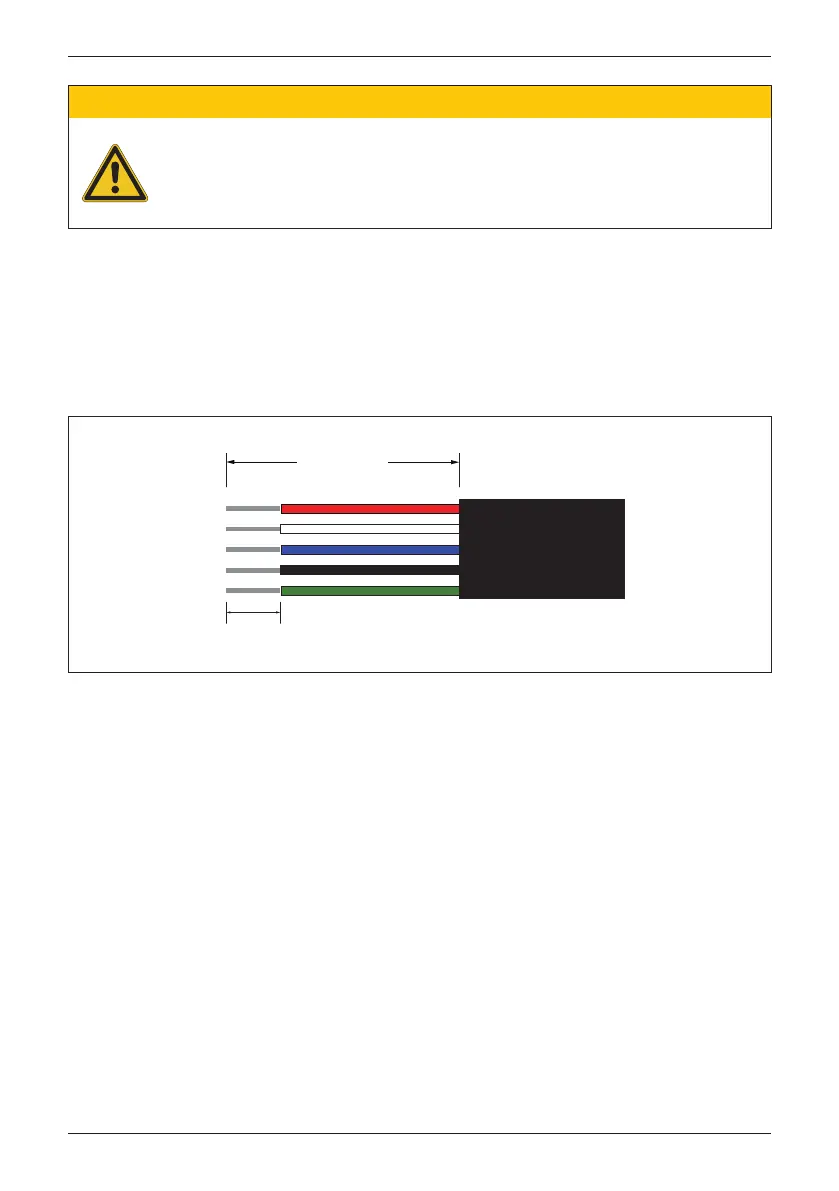

图4-3 : AC线材拨线
- 未使用正确线材线径可能会有线材锁附不牢固状况，导致AC接头损毁状况发生。
- AC接头之装配须符合当地之电气法规，若此安装说明与法规有所抵触，
请以法规为准。
注 意！可能造成机器设备损毁
在安装交流连接器前，请依照下列方式剥去电缆外被。
• 包覆电缆外被剥去95mm。
• 内部线材的外被全部剥去22±2mm。
L1
L2
L3
N
PE
电缆外被
22±2mm
95 mm
＋0
−5
95
配线
