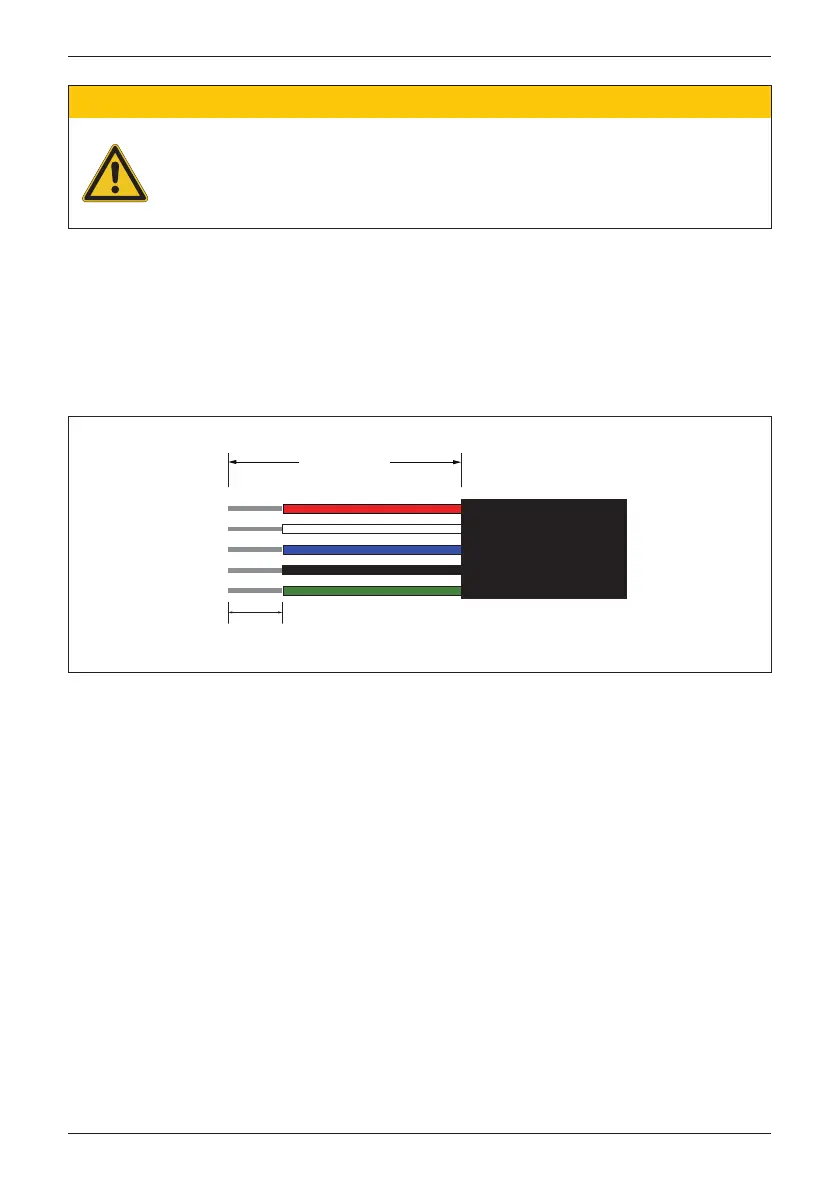

Delta RPI Series - 圖4-3: Ac線材撥線

圖4-3 : AC線材撥線
- 未使用正確線材線徑可能會有線材鎖附不牢固狀況，導致AC接頭損毀狀況發生。
- AC接頭之裝配須符合當地之電氣法規，若此安裝說明與法規有所牴觸，
請以法規為準。
注 意！可能造成機器設備損毀
L1
L2
L3
N
PE
電纜外被
22±2mm
95 mm
＋0
−5
在安裝交流連接器前，請依照下列方式剝去電纜外被。
• 包覆電纜外被剝去95mm。
• 內部線材的外被全部剝去22±2mm。
169
配線
