Delta RPI Series - 緊急關機裝置與數位輸入之連接; 圖4-9: Epo使用說明

指撥開關1
終端電阻ON
終端電阻OFF
OFF
ON
表4-8 : 終端電阻設定

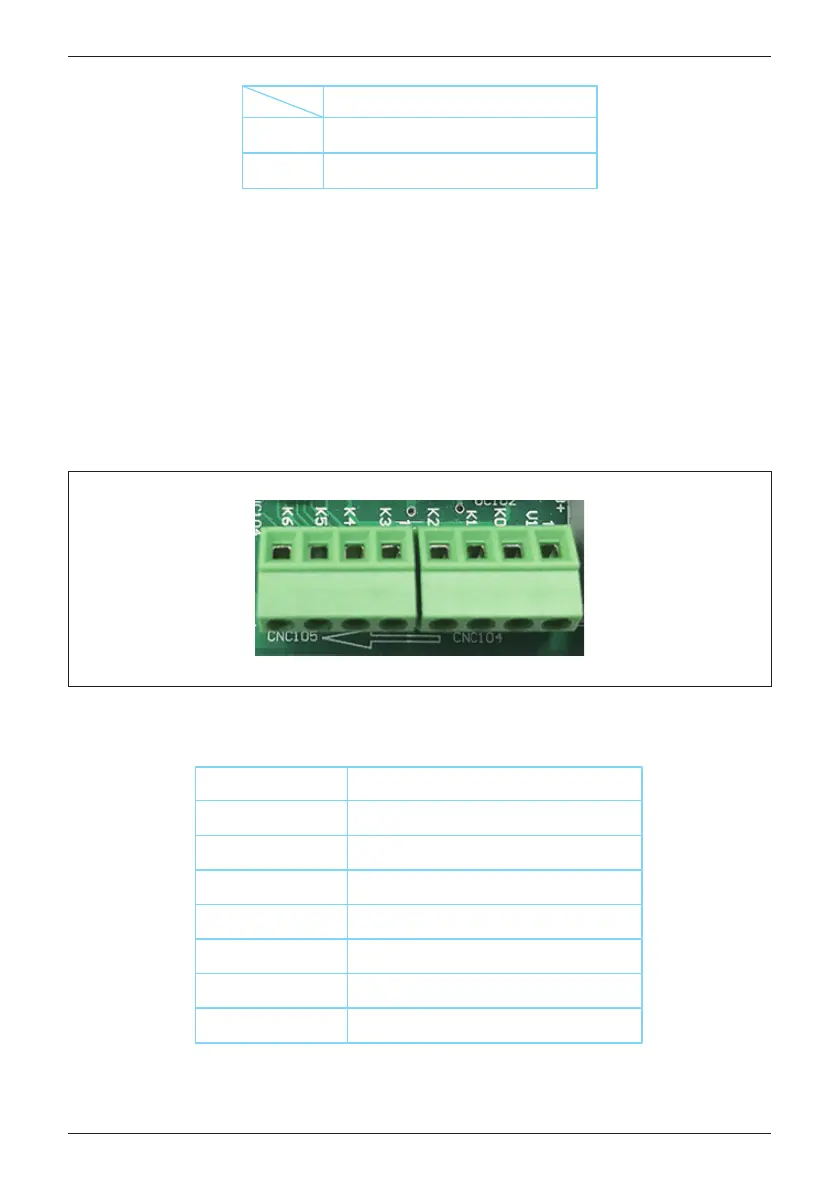

圖4-9 : EPO使用說明
表4-9 : 數位輸入功能與EPO設定
RPI M50A機種提供一組緊急關機裝置(EPO)，使用者可於Install Settings頁面自
行定義其觸發條件，設定方式請參考章節5.2.7.6 EPO。
此外，機子內部尚配備6組數位輸入功能(K1~K6)，各組功能請參考表4-9。
使用digital input 功能時須先關閉Active/Reactive power, P-F and P(U)。
合適的電線是20 AWG (0.5mm²)。
變流器執行動作
緊急關機
停止輸出任何功率
降低功率輸出至30%額定功率
降低功率輸出至60%額定功率
恢復功率輸出至100%額定功率
保留
保留
短路以下腳位
V1 & K0
V1 & K1
V1 & K2
V1 & K3
V1 & K4
V1 & K5
V1 & K6
4.4.2 緊急關機裝置與數位輸入之連接
178
配線
